Máy định vị GNSS RTK SatLab Eyr

MÁY ĐỊNH VỊ GNSS RTK SATLAB EYR

Model:  EYR

Hãng SX: SATLAB

Cấu hình : 1408 Kênh vệ tinh

Bù nghiêng 9 trục IMU 60 độ

Trọng lượng máy bao gồm cả pin: 970 g

Tiêu chuẩn chống bui, chống nước: IP68

Hệ thống GNSS RTK SatLab Eyr được trang bị camera kép, Eyr có tính năng đo hình ảnh và giám sát trực quan, không chỉ cung cấp nhiều giải pháp đo lường không cần tiếp xúc mà còn giúp các hoạt động giám sát trở nên trực quan và đơn giản. Thiết kế của RTK mang tính thẩm mỹ nhưng thiết thực, thân máy nhẹ và có kích thước bỏ túi giúp nó có tính di động và linh hoạt.

Vệ tinh theo dõi mạnh hơn và khả năng chống nhiễu tốt hơn

SatLab Eyr được trang bị thiết kế sản phẩm độc đáo của SatLab và ăng-ten tự phát triển để hoạt động ổn định và hiệu quả hơn. Trong khi đó, chip bo mạch chủ tích hợp cao với mức tiêu thụ điện năng thấp, hỗ trợ tới 1408 kênh và nền tảng SoC tiên tiến, cũng là tính năng cốt lõi của Eyr.

Cấu hình phần cứng tuyệt vời giúp ngăn chặn tín hiệu nhiễu một cách hiệu quả và thu được dữ liệu quan sát chất lượng cao hơn từ các chòm sao vệ tinh là những ưu điểm của chip.

Bộ thu phát đa giao thức tích hợp

Đài phát thanh đa giao thức tích hợp truyền và nhận dữ liệu khác biệt tương thích với nhiều nhãn hiệu liên kết dữ liệu vô tuyến RTK.

Mô-đun vô tuyến tự phát triển cho phép Eyr không chỉ hoạt động tốt trong phạm vi hoạt động thông thường là 7km ngoài trời mà còn hoạt động tốt hơn trong điều kiện làm việc lý tưởng.

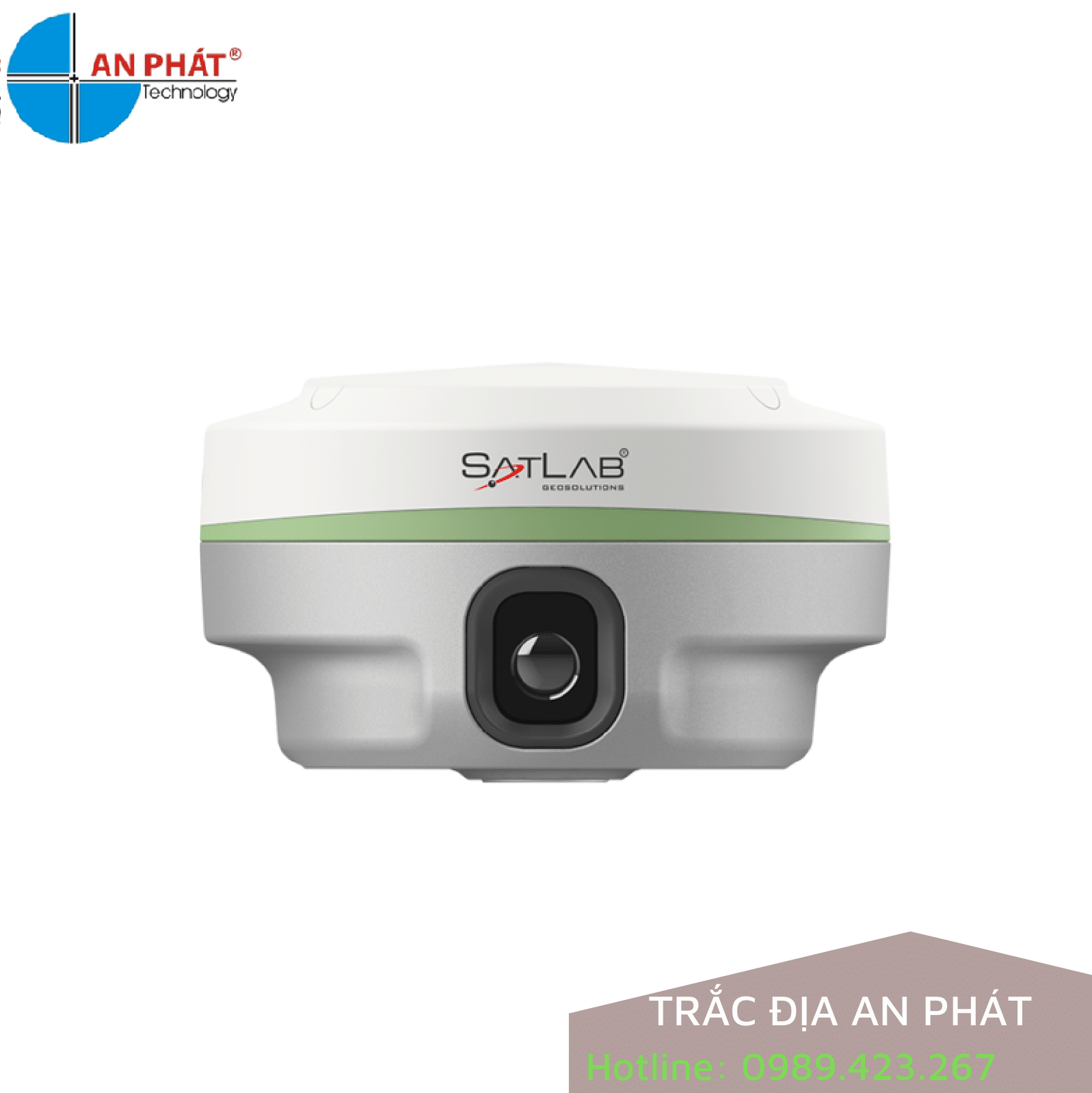

Camera kép HD để dễ dàng trực quan hóa khảo sát độ cao tòa nhà và phân tích nhanh

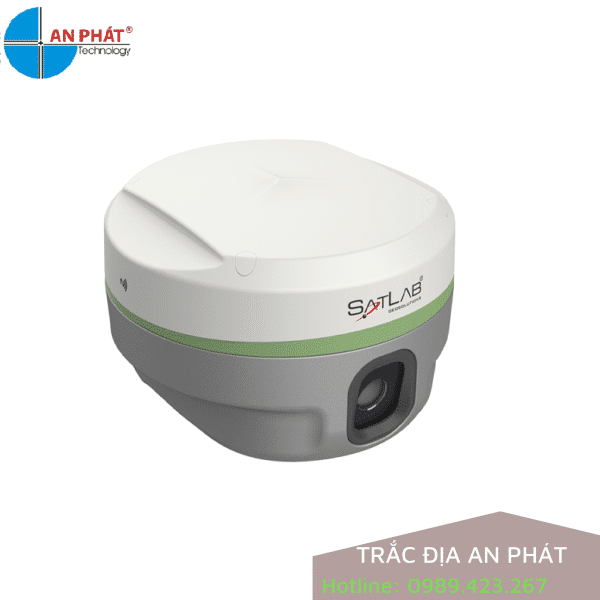

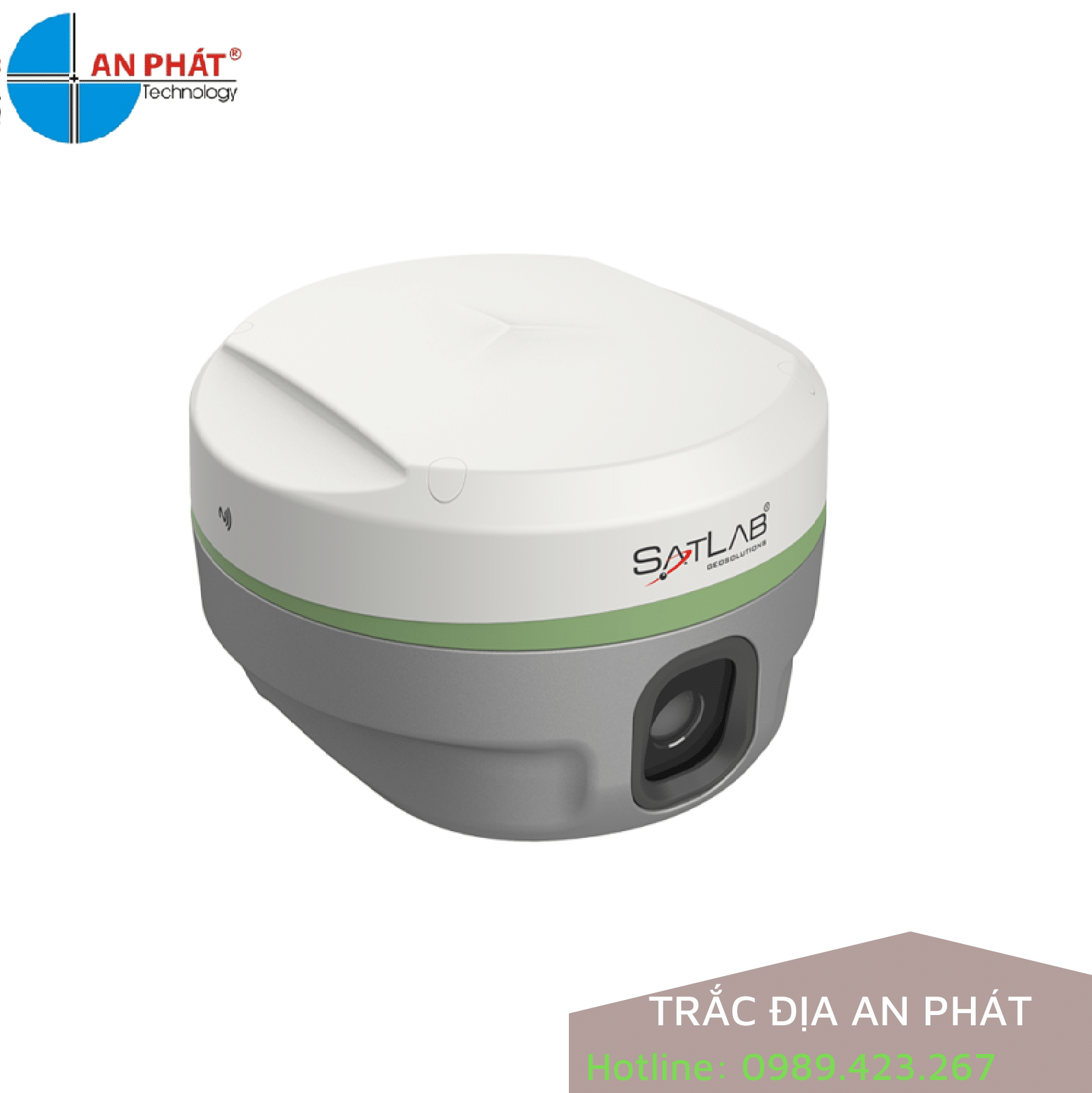

Dựa trên công nghệ xử lý hình ảnh hiệu suất cao trên hệ thống Android, camera chiếu hậu 5 megapixel kết hợp với bộ điều khiển sẽ ghi lại tọa độ chính xác theo thời gian thực, trong phạm vi 2-15 mét và độ chính xác 2-4 cm. .

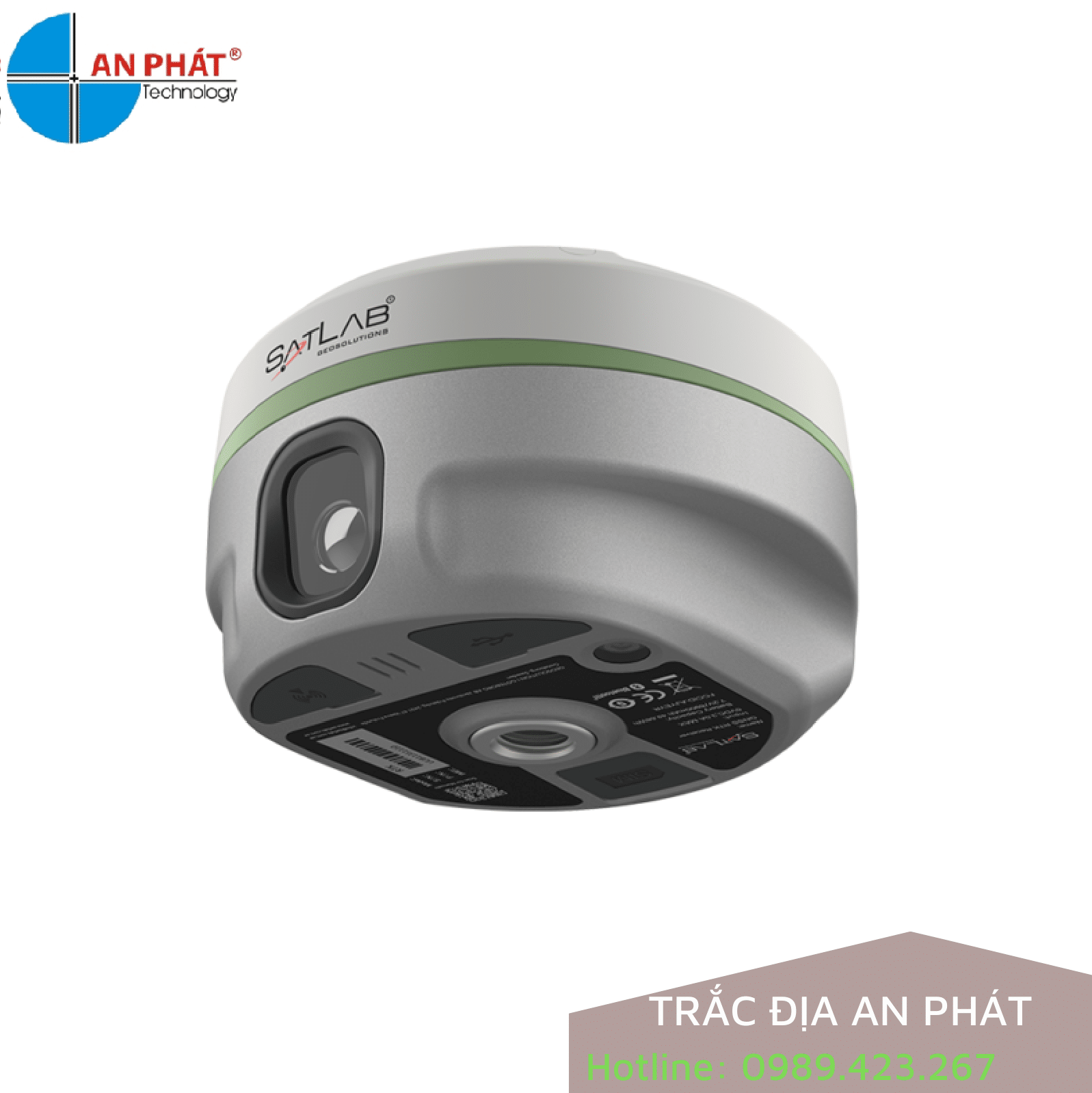

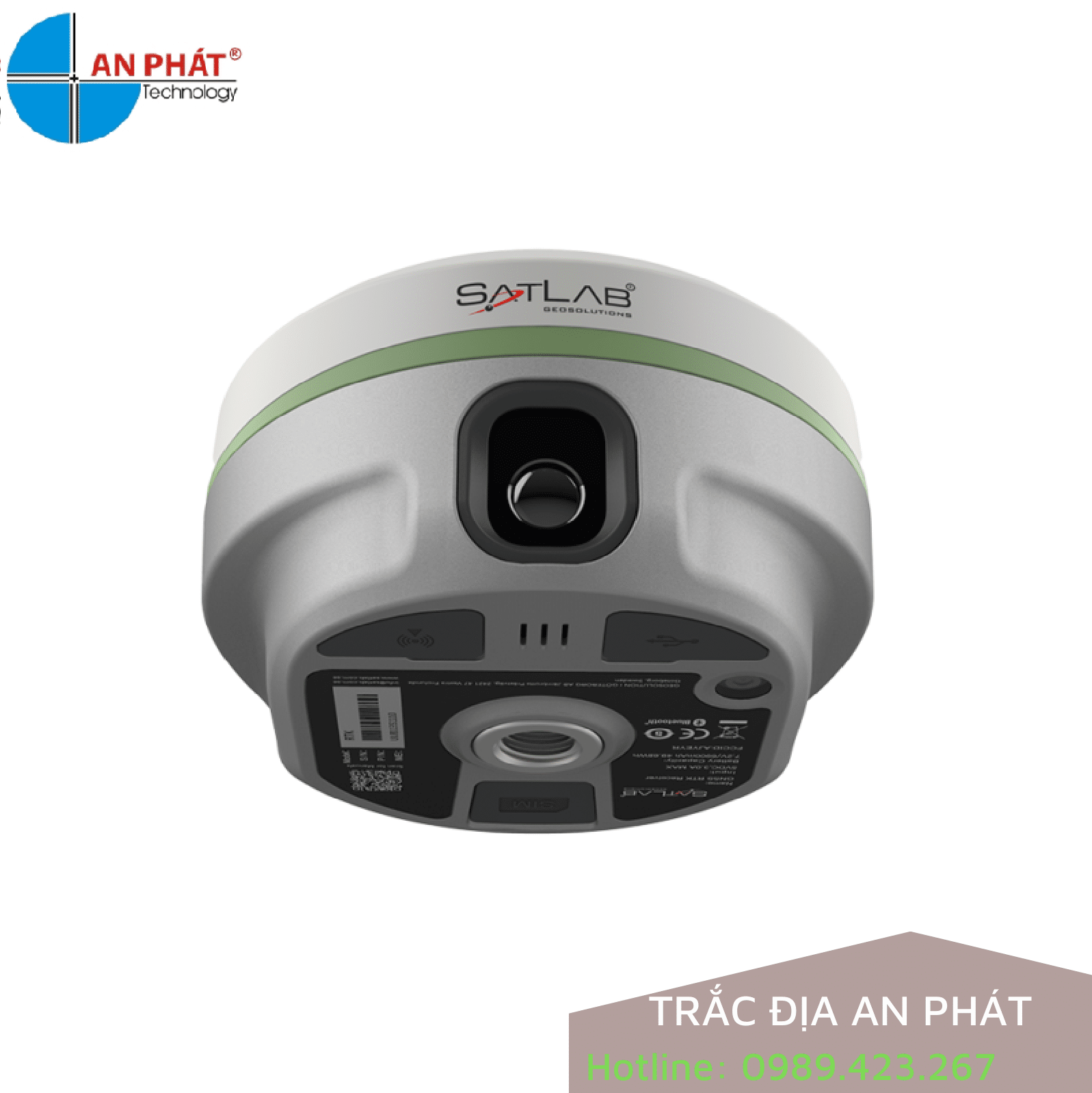

Camera 2MP bên dưới cho phép quan sát ở chế độ xem trực tiếp AR với độ chính xác 2cm, tiết kiệm thời gian và công sức trong việc tiếp cận điểm quan sát. Không còn nghi ngờ gì nữa, chức năng khảo sát hình ảnh mới cho phép đo không tiếp xúc, cải thiện đáng kể phạm vi sử dụng của GNSS để vận hành hiệu quả và an toàn.

Hỗ trợ phần mềm

SatLab Satsurv là người bạn đồng hành tốt nhất cho máy thu GNSS Eyr. Phần mềm khảo sát hiện trường chuyên nghiệp có chức năng và dễ sử dụng, nhờ đó nâng cao hơn nữa hiệu suất của Eyr.
SGS là một phần mềm máy tính để bàn đa năng để xử lý hậu kỳ dữ liệu đo lường, đáp ứng nhu cầu của người dùng trong việc giải quyết nhiều loại xử lý hậu kỳ dữ liệu.

Hơn nữa, loại kết quả dữ liệu hình ảnh thu được bằng Eyr tương thích với các phần mềm tạo mô hình 3D chính thống của bên thứ ba như ContextCapture, DPSmart và Pix4D.

Tính năng lập mô hình 3D giúp Eyr trở thành đối tác hoàn hảo cho các hoạt động hợp tác của UAV.

Thông số kỹ thuật:

Số kênh: 1408

• Theo dõi vệ tinh: GPS: 1C/A, L1C, L2P(Y), L2C, L5
• BeiDou: B1L, B2L, B3L, B1C, B2a, B2b*
• GLONAS: L1, L2
• Galileo: E1, E5A, E5B, E6
• IRNSS: L5
• SBAS: L1C/A, L5(QZSS, WAAS, MSAS, GAGAN)
• QZSS: L1, L2, L5, L6*

Đo tĩnh độ chính xác cao

• Ngang: 2.5 mm + 0.1 ppm RMS
• Dọc: 3.5 mm + 0.4 ppm RMS

Đo tĩnh và đo tĩnh nhanh

• Ngang: 2.5 mm + 0.5 ppm RMS
• Dọc: 5 mm + 0.5 ppm RMS

Đo động xử lý sau (PPK/ Stop & Go)

• Ngang: 8 mm + 1 ppm RMS
• Dọc: 15 mm + 1 ppm RMS
• Định vị vi sai
• Đo động thời gian thực (RTK)

Trạm độc lập

• Ngang: 8 mm + 1 ppm RMS
• Dọc: 15 mm + 1 ppm RMS
• Mạng đo động RTK ( VRS, FKP, MAC)
• Ngang: 8 mm + 0.5 ppm RMS
• Dọc: 15 mm + 0.5 ppm RMS

HiFix.

• Ngang: RTK + 10 mm / phút RMS
• Dọc: RTK + 20 mm/ phút RMS

Thời gian Fix đầu tiên

• Khởi động nguội: < 45 s
• Khởi động nóng: < 30 s
• Tín hiệu thu hồi lại: < 2 s

Độ chính xác hình ảnh

• Bố trí điểm: 2 cm
• Đo ảnh: 2 cm- 4 cm
• Đo nghiêng: 60º

Phần cứng

• Thông số vật lý

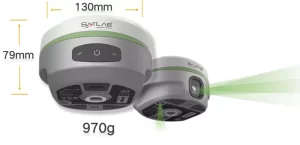

• Kích thước: 130 mm x 79 mm
• Trọng lượng cả pin: 0.97kg
• Nhiệt độ hoạt động: -40º C~ +75ºC
• Nhiệt độ bảo quản: -55º~+85ºC
• Chống ẩm: 100% không ngưng tụ
• Chống nước/bụi: IP 68
• Chống sốc và chống rung: MIL-STD-810G, 514.6
• Chống rung: MIL-STD-810G, 509.4, 96h
• Rơi tự do: Thiết kế chịu được lực khi rơi từ độ cao 2m xuống nền bê tông.

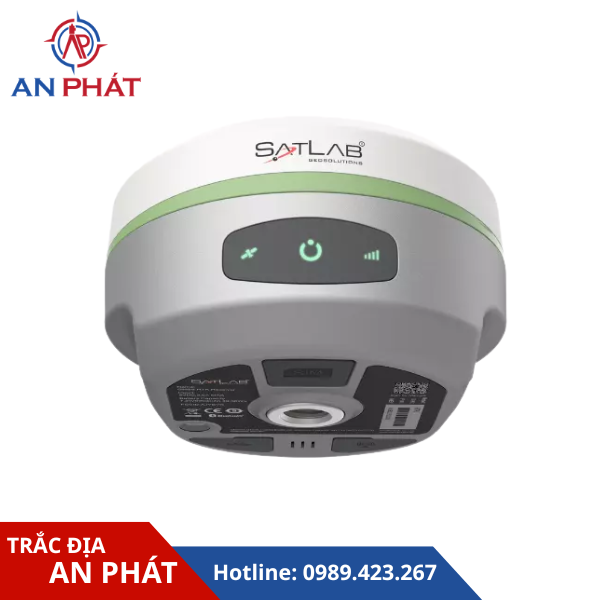

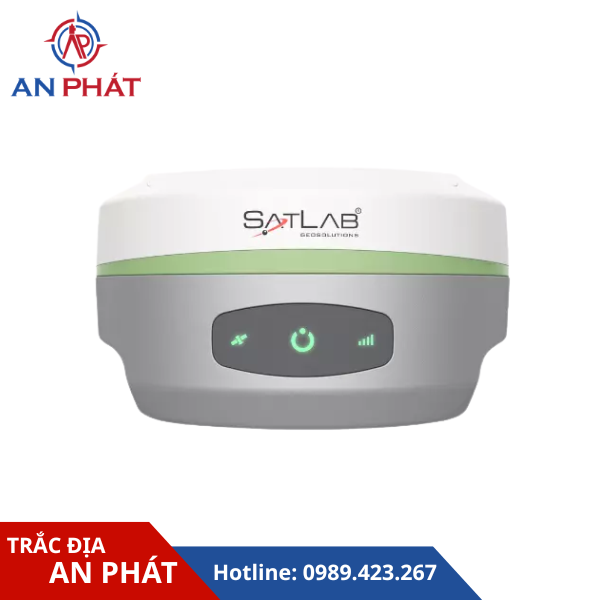

• Bảng điều khiển
• Nút vật lý: 1

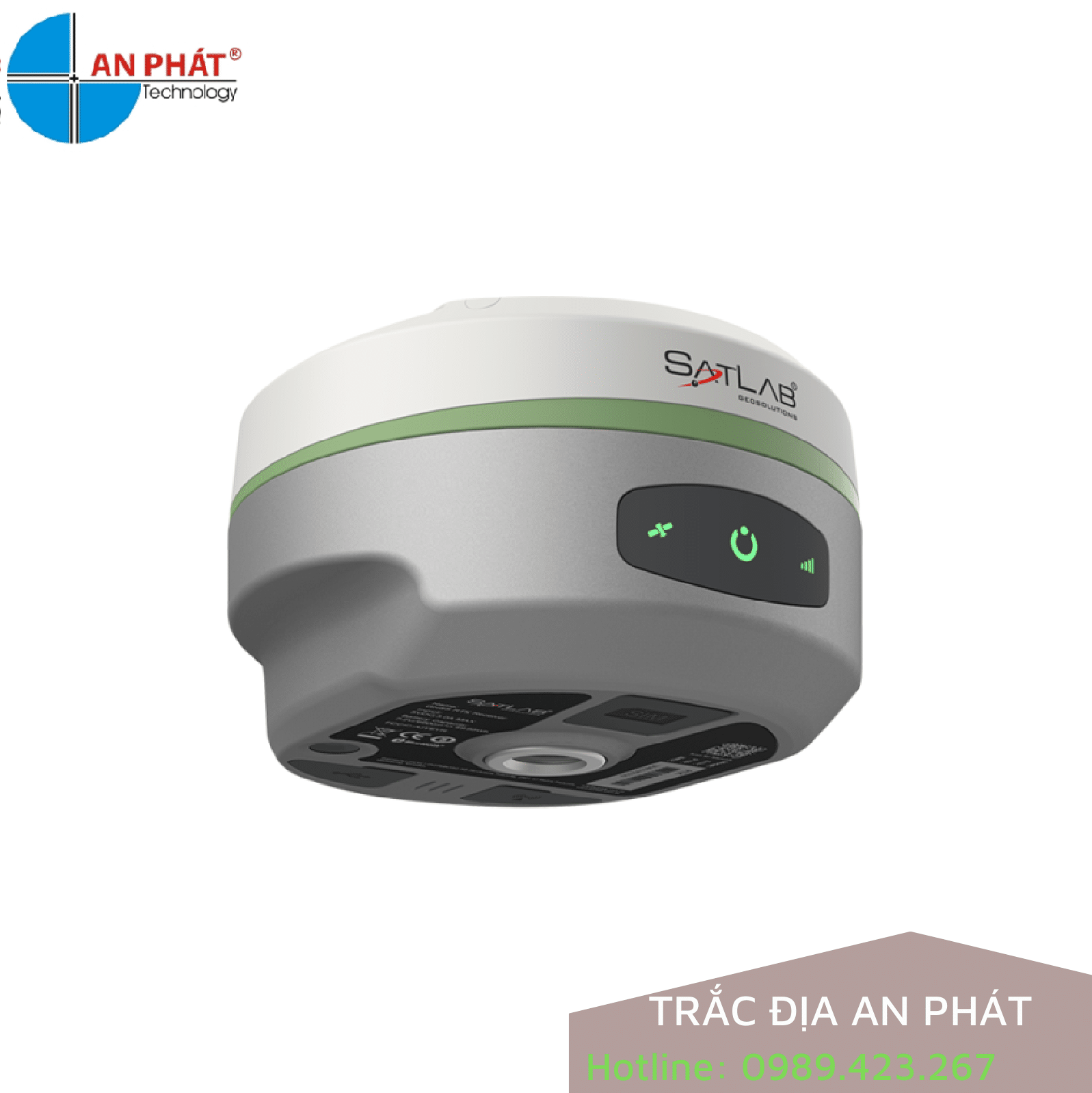

• Đèn LED: Đèn nguồn, đèn vệ tinh, đèn tín hiệu

Camera

• Độ phân giải: 2MP & 5MP
• Hỗ trợ đo hiện trường, đo hình ảnh, khoảng cách làm việc 2~15 m

Thông số nguồn

• Pin Lithium 7.2V, 6900 mAh
• Thời gian sạc : 3.5h
• Thời gian làm việc: 15h ở chế độ đo Rover

Kết nối

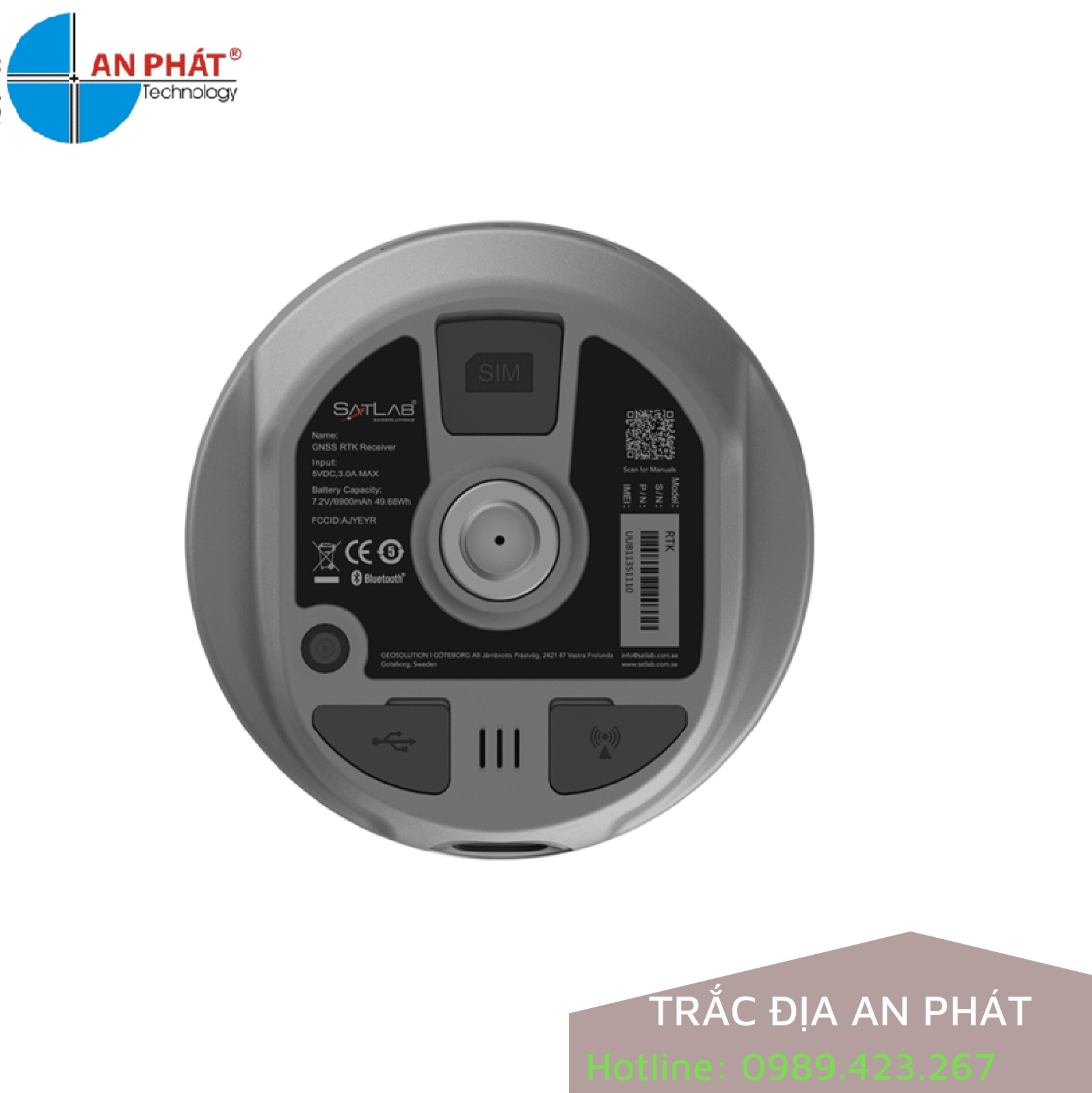

• Sim Card: Có
• NFC: Có
• Sim Card: Có
• NFC: Có
• Bluetooth: Có
• Internet: Có
• Wifi: Có

Thông số Radio:

• Tần số: 410~470 MHz
• Giao thức: HI-TARGET, TRIMTALK450S, TRIMARK III, SATEL- 3AS, TRANSEOT, ETC.
• Phạm vi làm việc: thông thường 3~ 5km, tối ưu 5 ~8km
• Kênh: 116

Cấu hình hệ thống

• Bộ nhớ trong 8GB ghi đồng thời định dạng GNS và RINEX
• Định dạng dữ liệu:
• Đầu ra định vị 1 Hz, lên tới 20Hz. RTCM2.X, RTCM3.X
• Đầu ra điều hướng ASCII: NMEA-0183
