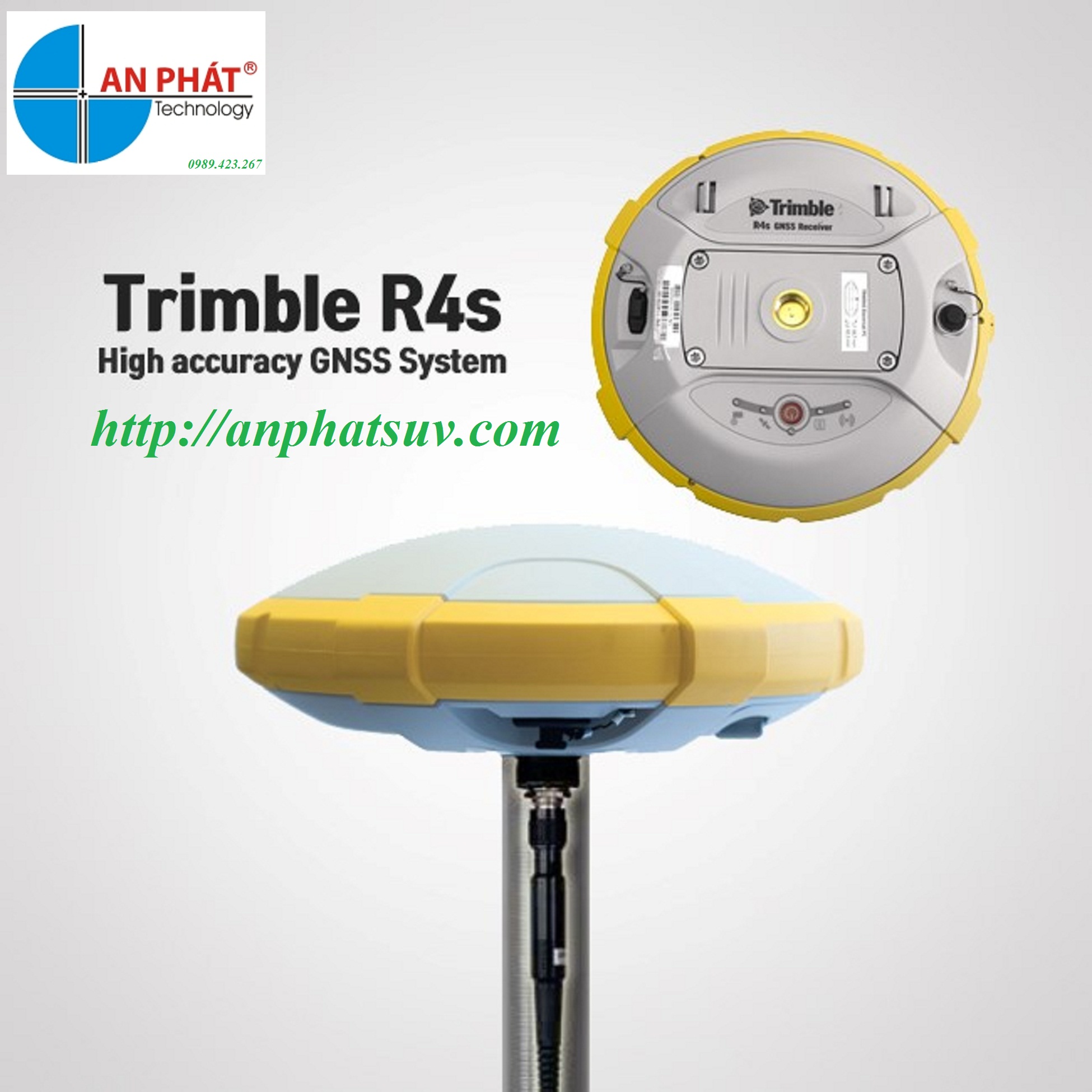

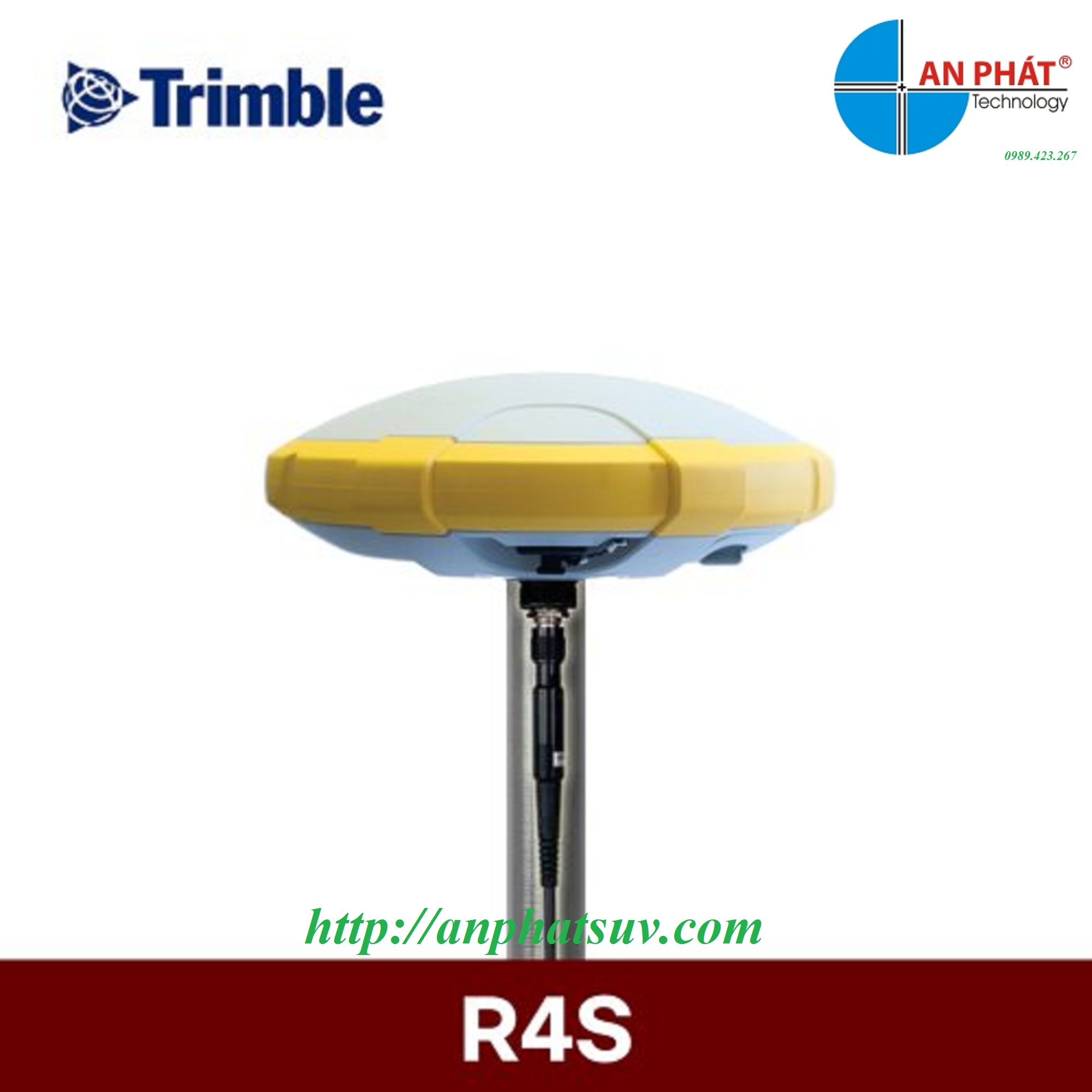

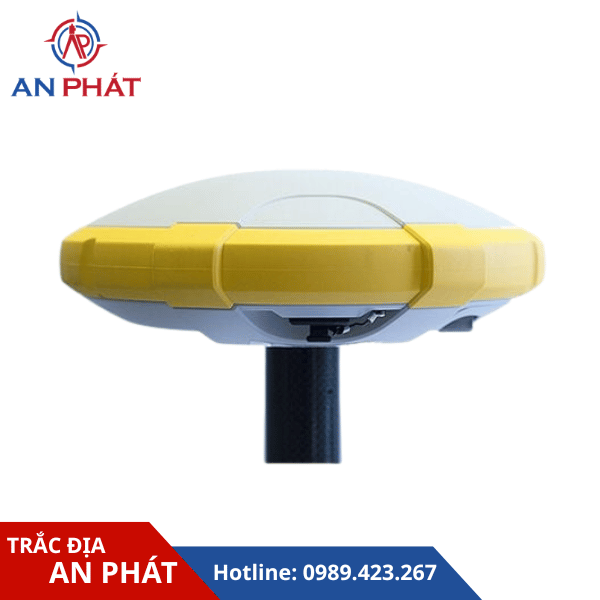

Máy định vị GNSS RTK Trimble R4S

Máy định vị GNSS RTK Trimble R4S

Model: R4S

Hãng SX: Trimble-USA

+ Bào hành, bảo trì miễn phí 12 tháng

+ Giao hàng toàn quốc, miễn phí chuyển giao công nghệ vận hành thiết bị tại văn phòng bên mua

THÔNG SỐ KỸ THUẬT

• 240 kênh GNSS
  • GPS UC/A, UP(Y), L2C(U), L2C
  • GLONASS UC/A, L2C/A, L3
  • Beidou B1 (phase 2), B2
  • Galileo E1, E5b
  • QZSS L1C/A, L2C, L1 SAIF
  • SBAS L1C/A
  • L-band
• Hỗ trợ dịch vụ hiệu chỉnh Trimble RTX real-time
• Công nghệ Z-Blade độc quyền tối ưu thu tín hiệu GNSS
  • Sử dụng đầy đủ 6 hệ GNSS (GPS, GLONASS, BeiDou, Galileo, QZSS and SBAS)
  • Thuật toán GNSS-centric ưu việt cho phép quan sát đầy đủ GNSS độc lập và xử lý dữ liệu tối ưu.
  • Công nghệ tìm kiếm nhanh cho phép thu và phản ứng nhanh với các tín hiệu vệ tinh
  • Phạm vi SBAS độc quyền
  • Công nghệ Strobe Correlator giảm nhiễu đa hướng
  • Tốc độ truyền dữ liệu lên tới 10 Hz
  • Hỗ trợ định dạng dữ liệu: ATOM, CMR, CMR+, RTCM 2.1, 3.0, 3.1 và 3.2 (Bao gồm: MSM), CMRx và sCMRx
  • Hỗ trợ NMEA 0183

ĐỘ CHÍNH XÁC ĐO TỨC THỜI (RMS)

SBAS (WAAS/EGNOS/MSAS/GAGAN):

• Mặt bằng: < 50 cm
• Độ cao: < 85 cm

Định vị DGPS thời gian thực:

• Mặt bằng: 25 cm + 1ppm
• Độ cao:  50 cm + 1ppm

Định vị RTK:

• Mặt bằng: 8 mm + 1ppm
• Độ cao: 15 mm + 1ppm

Thời gian thực hiện đo

• Khởi động RTK luôn
  • Thông thường 2s cho cạnh 20 km
  • Độ tin cậy lên tới 99,9%
• Phạm vi khởi động RTK trên 40 km

ĐỘ CHÍNH XÁC ĐO XỬ LÝ SAU (RMS)

Đo tĩnh và đo tĩnh nhanh:

• Mặt bằng: 3 mm + 0.5 ppm
• Độ cao: 5 mm + 0.5 ppm

Đo tĩnh độ chính xác cao:

• Mặt bằng: 3 mm + 0.1 ppm
• Độ cao: 5 mm + 0.4 ppm

Đo động xử lý sau:

• Mặt bằng: 8 mm + 1ppm
• Độ cao: 15 mm + 1ppm

GHI DỮ LIỆU (DATA LOGGING)

Tần suất ghi dữ liệu: 0,1s – 999s

ĐẶC TÍNH VẬT LÝ

Kích thước:         21 x 21 x 7 cm

Trọng lượng:       930 g

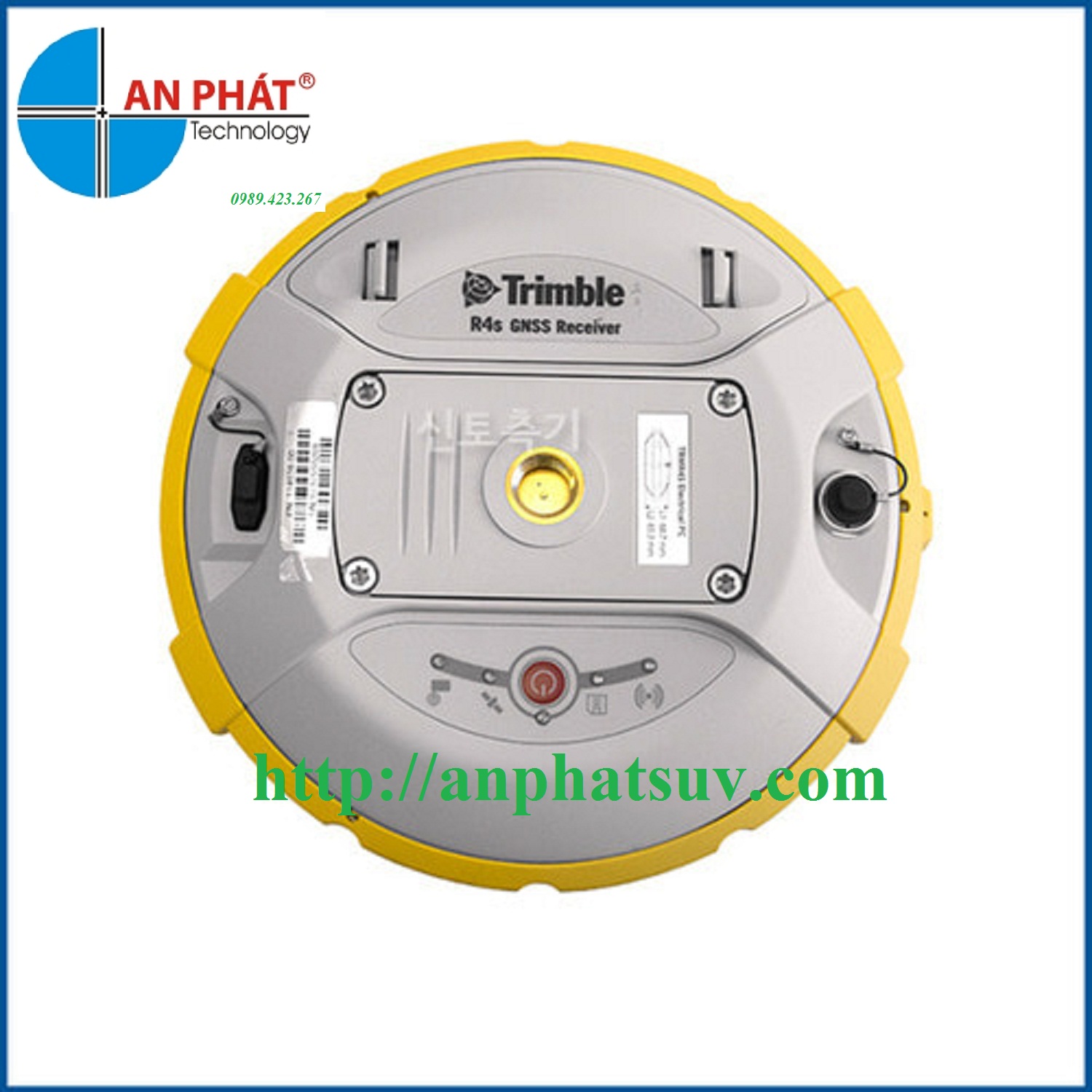

Giao diện sử dụng

Năm đèn LED báo, đèn nguồn, đèn theo dõi vệ tinh, Bluetooth, đèn ghi dữ liệu, và đèn báo hoạt động Radio

Cổng giao tiếp

• Cáp kết nối RS-232
• USB 2.0/UART và USB OTC
• Bluetooth 2.1 + EDR / Long range: Class 1 (19dbm)

Bộ nhớ

• 256 Mb bộ nhớ trong NAND Flash
• Thu được trên 30 ngày với tần suất ghi dữ liệu15 giây (14 vệ tinh)

Vận hành

• Chế độ RTK base và rover
• Chế độ RTK VRS network rover
• NTRIP, Direct IP
• Chế độ xử lý sau – Post-processing
• Chế độ Trimble RTX (qua vệ tinh và sóng diện thoại / IP)

Thông số môi trường

• Nhiệt độ hoạt động: -40⁰ C tới +65⁰ C
• Nhiệt độ lưu trữ: -40⁰ C tới +85⁰ C
• Độ ẩm: 100% ngưng tụ
• IP67 chống nước (Chống bụi và cát)
• Chồng rơi: Rơi độ cao 2 m trên mặt bê tông
• Chống va đập: Kiểm nghiệm MIL STD 810 (rig. 516.5-10) (01/2000)
• Rung lắc: Kiểm nghiệm MIL STD 810 (rig. 5-10) (01/2000

Nguồn

• Pin Li-on, 7,4V / 2600 mAh
• Thời gian sử dụng: 10 giờ khi không sử dụng Radio, 8 giờ khi sử dụng Radio
• Nguồn cấp ngoài DC: 9 – 28V

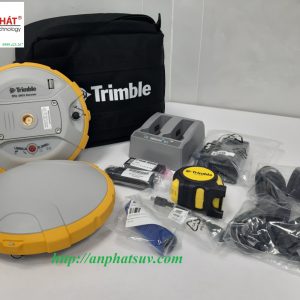

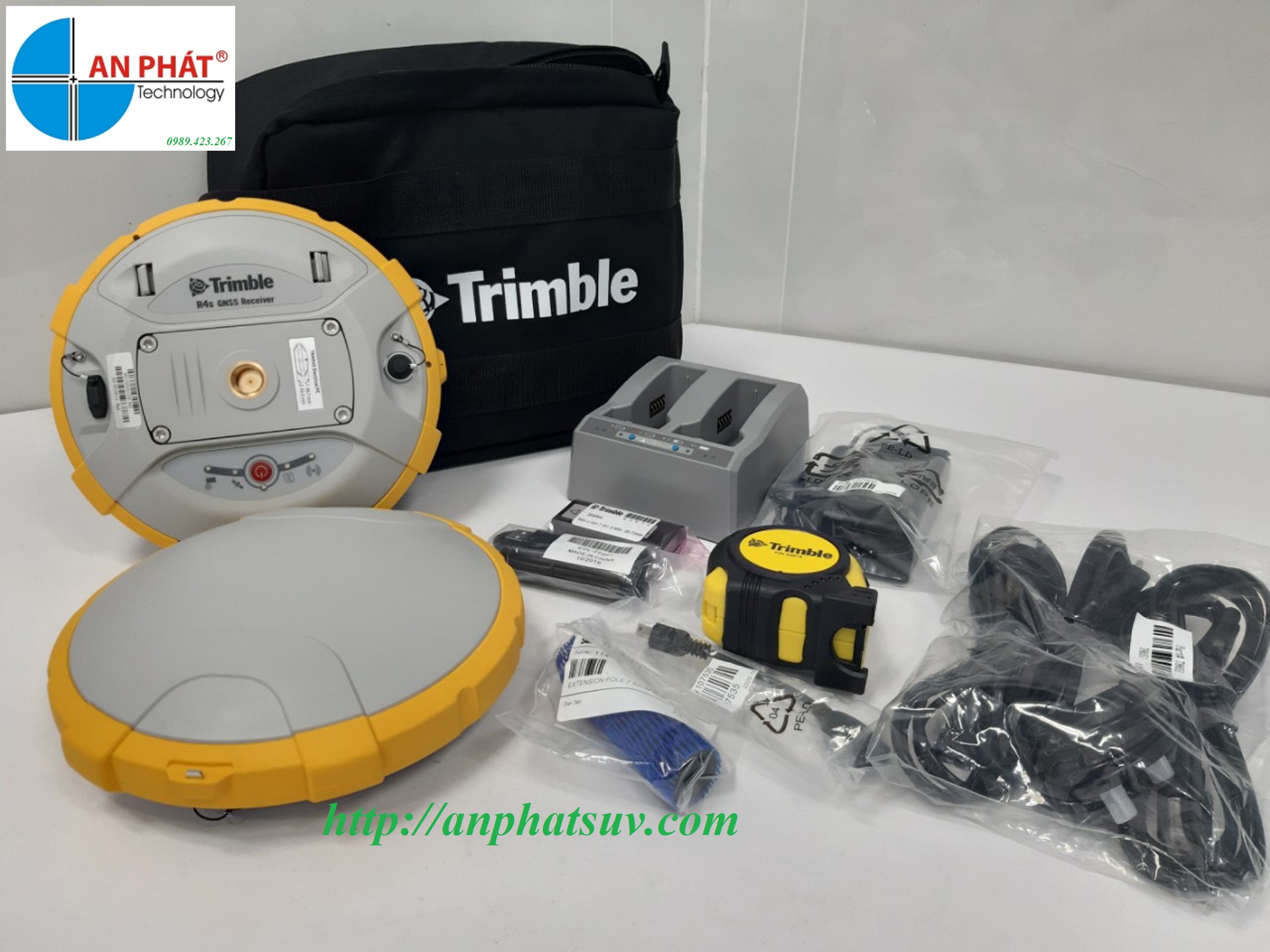

Thành phần hệ thống

• Máy thu R4s
• Pin Li-on
• Sạc đôi, Bộ dây và phích cắm
• Thước đo (3,6 m)
• Sào nối dài 7 cm
• Cáp cổng Com và USB
• Hai năm bảo hành
• Bộ điều khiển TSC3
• Phần mềm Trimble Access

Tùy chọn ngoài

• Bộ nguồn ngoài cho thực địa R4s
• Bộ nguồn trong văn phòng R4s
