Máy Định Vị Vệ Tinh GNSS RTK INFIPAX Altus M8 – Công Nghệ Laser, Camera Kép Và Bù Nghiêng 120°

Máy định vị vệ tinh GNSS RTK INFIPAX Altus M8 là dòng thiết bị đo đạc trắc địa cao cấp, tích hợp công nghệ định vị vệ tinh đa chòm GNSS, đo laser không tiếp xúc, camera kép và hệ thống bù nghiêng IMU 200 Hz. Sản phẩm được thiết kế nhằm nâng cao hiệu quả khảo sát địa hình, đo đạc địa chính và bố trí công trình, đặc biệt tại những vị trí khó tiếp cận bằng phương pháp đo GNSS RTK truyền thống.

Điểm nổi bật của INFIPAX Altus M8 là khả năng kết hợp đo GNSS với công nghệ laser có tầm đo lên đến 70 m, hỗ trợ xác định tọa độ các điểm nằm dưới gầm cầu, phía sau vật cản hoặc bên kia mương rãnh mà không nhất thiết phải đặt trực tiếp đầu sào tại vị trí cần đo. Bên cạnh đó, hệ thống camera kép 2 MP và công nghệ bố trí điểm AR giúp kỹ sư quan sát, xác định mục tiêu và thực hiện công việc ngoài thực địa một cách trực quan.

Theo thông số từ nhà sản xuất INFIPAX, Altus M8 được trang bị 1.408 kênh GNSS, bù nghiêng tối đa 120°, radio UHF thu phát 1 W, pin 13.600 mAh và chuẩn chống bụi, chống nước IP68. Đây là những đặc điểm đáng chú ý đối với các đơn vị khảo sát chuyên nghiệp đang tìm kiếm một thiết bị RTK đa chức năng, có khả năng hoạt động linh hoạt trong môi trường công trường.

1. Giới thiệu máy GNSS RTK INFIPAX Altus M8

INFIPAX Altus M8 là thiết bị định vị vệ tinh được INFIPAX phát triển theo định hướng kết hợp nhiều công nghệ đo đạc trong một hệ thống. Ngoài chức năng thu tín hiệu vệ tinh và xác định tọa độ RTK, máy còn hỗ trợ đo laser, nhận diện mục tiêu qua camera và hướng dẫn bố trí điểm bằng công nghệ thực tế tăng cường.

Đối với máy GNSS RTK thông thường, kỹ sư cần đưa đầu sào đến vị trí điểm cần đo. Tuy nhiên, tại những khu vực có vật cản, bờ taluy, rãnh sâu hoặc vị trí nguy hiểm, việc tiếp cận trực tiếp có thể gặp khó khăn. Altus M8 được thiết kế để giải quyết một phần những hạn chế này thông qua công nghệ đo laser kết hợp định vị GNSS và cảm biến IMU.

Thiết bị sử dụng hệ thống GNSS đa chòm vệ tinh với 1.408 kênh thu, hỗ trợ khai thác nhiều tín hiệu định vị nhằm nâng cao khả năng quan sát vệ tinh. Độ chính xác RTK danh định được công bố ở mức 8 mm + 1 ppm RMS theo phương ngang và 15 mm + 1 ppm RMS theo phương đứng trong điều kiện đo phù hợp.

Với thiết kế gọn, trọng lượng khoảng 1 kg cùng khả năng chống chịu môi trường IP68, INFIPAX Altus M8 hướng đến những công việc khảo sát yêu cầu sự linh hoạt, độ chính xác và khả năng sử dụng lâu dài ngoài thực địa.

2. Những tính năng nổi bật của máy GNSS RTK INFIPAX Altus M8

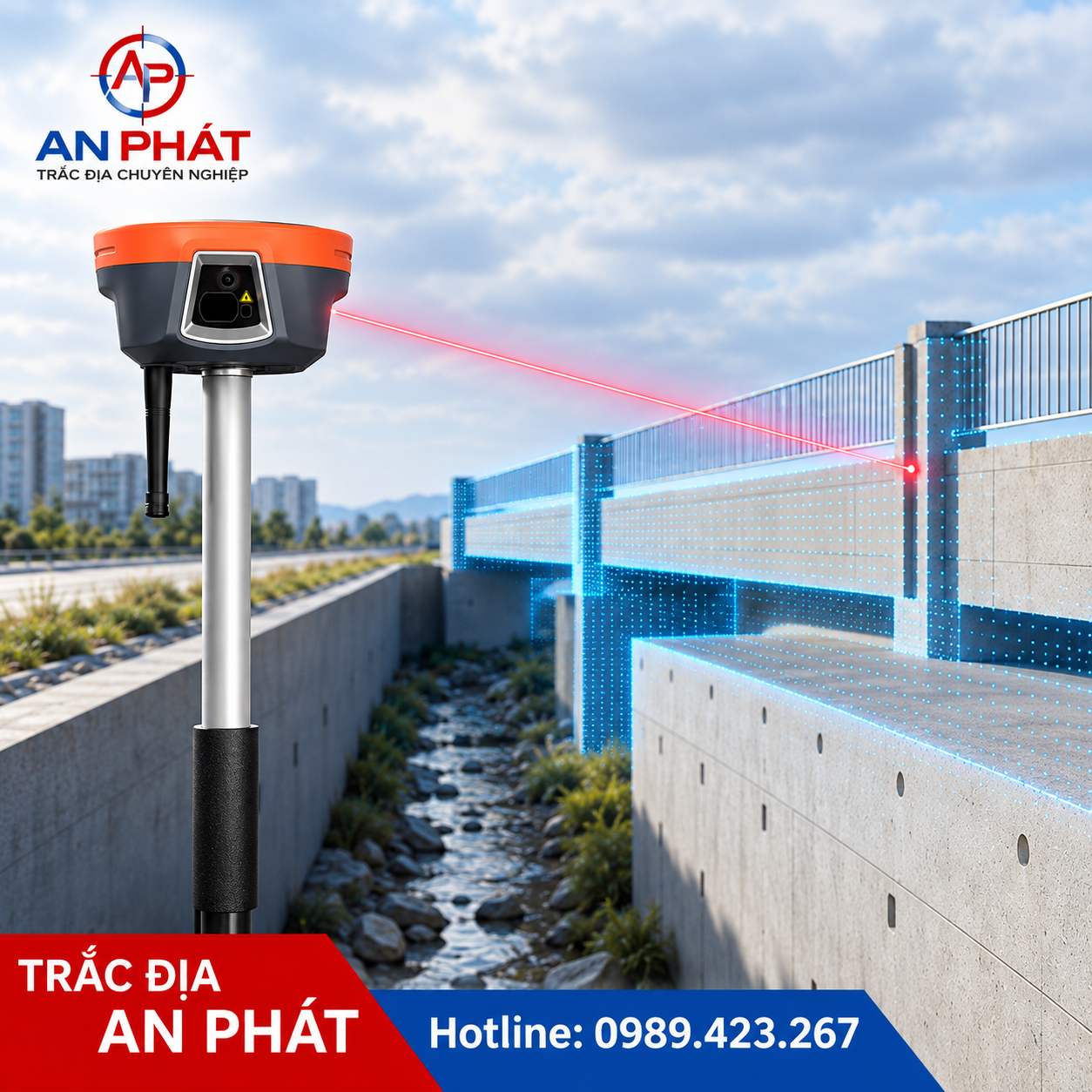

2.1. Công nghệ đo laser không tiếp xúc với tầm đo lên đến 70 m

Công nghệ đo laser là một trong những ưu điểm nổi bật nhất của INFIPAX Altus M8. Thiết bị được trang bị hệ thống laser có dải đo khoảng cách từ 0,1 m đến 70 m, tần số đo tối đa 20 Hz và độ chính xác đo khoảng cách công bố 2 mm tại mức 1σ.

Nhờ kết hợp laser với công nghệ định vị GNSS, máy có thể hỗ trợ xác định tọa độ những điểm không thuận tiện đặt sào đo trực tiếp. Chẳng hạn, khi khảo sát dưới gầm cầu, cạnh mương thoát nước hoặc tại khu vực có hàng rào ngăn cách, kỹ sư có thể sử dụng laser để ngắm đến mục tiêu từ vị trí đứng phù hợp.

Theo INFIPAX, hệ thống đo laser kết hợp hình ảnh có thể đạt độ chính xác tọa độ không tiếp xúc ở mức:

• ≤ 2 cm tại khoảng cách 5 m.

• ≤ 3 cm tại khoảng cách 10 m.

• Khoảng 5 cm tại 40 m khi sử dụng phương pháp đo giao hội nhiều điểm theo công bố của nhà sản xuất.

Cần phân biệt độ chính xác đo khoảng cách laser 2 mm với độ chính xác tọa độ của điểm được xác định bằng phương pháp laser kết hợp GNSS. Hai thông số này không tương đương nhau. Độ chính xác tọa độ thực tế còn phụ thuộc vào nghiệm GNSS, hướng ngắm, trạng thái IMU, khoảng cách mục tiêu và điều kiện bề mặt phản xạ.

2.2. Camera kép 2 MP hỗ trợ ngắm laser trực quan

INFIPAX Altus M8 tích hợp hai camera có độ phân giải 2 MP, kết hợp với hệ thống đo laser để hỗ trợ kỹ sư xác định mục tiêu thông qua hình ảnh.

Khi thực hiện đo laser, người sử dụng có thể quan sát hình ảnh trên bộ điều khiển để nhận biết vị trí cần đo, điều chỉnh hướng ngắm và thực hiện thao tác đo đạc thuận tiện hơn.

Công nghệ này đặc biệt hữu ích khi đo những đối tượng như mép công trình, chân cột, góc tường, vị trí phía bên kia rãnh hoặc những điểm không thể tiếp cận trực tiếp.

Việc kết hợp camera và laser giúp giảm sự phụ thuộc vào thao tác đặt sào tại từng vị trí. Tuy nhiên, khả năng nhận diện mục tiêu còn chịu ảnh hưởng của ánh sáng, độ tương phản và điều kiện quan sát thực tế.

2.3. Bù nghiêng IMU 200 Hz với góc nghiêng lên đến 120°

Altus M8 được trang bị cảm biến Auto-IMU 200 Hz, hỗ trợ tự động khởi tạo nhanh sau khi bật nguồn mà không yêu cầu thực hiện quy trình khởi tạo thủ công như một số thiết bị đời cũ.

Theo công bố của INFIPAX, thiết bị hỗ trợ bù nghiêng với góc nghiêng tối đa 120° và có thể đạt độ chính xác khoảng 2 cm khi góc nghiêng sào nhỏ hơn 60° trong điều kiện phù hợp.

Công nghệ này mang lại nhiều lợi ích khi khảo sát tại những vị trí khó giữ sào thẳng đứng như sát tường, cạnh hàng rào, dưới tán cây hoặc khu vực địa hình phức tạp.

Thay vì phải liên tục điều chỉnh bọt thủy để giữ sào hoàn toàn thẳng đứng, kỹ sư có thể thực hiện đo bù nghiêng khi hệ thống IMU hoạt động ổn định. Điều này góp phần giảm thời gian thao tác và nâng cao hiệu quả đo đạc ngoài thực địa.

Tuy nhiên, thông số bù nghiêng tối đa 120° là khả năng được nhà sản xuất công bố, không đồng nghĩa máy luôn duy trì độ chính xác 2 cm tại mọi góc nghiêng. Khi đo các điểm quan trọng, người dùng cần kiểm tra kết quả và tuân thủ hướng dẫn kỹ thuật của thiết bị.

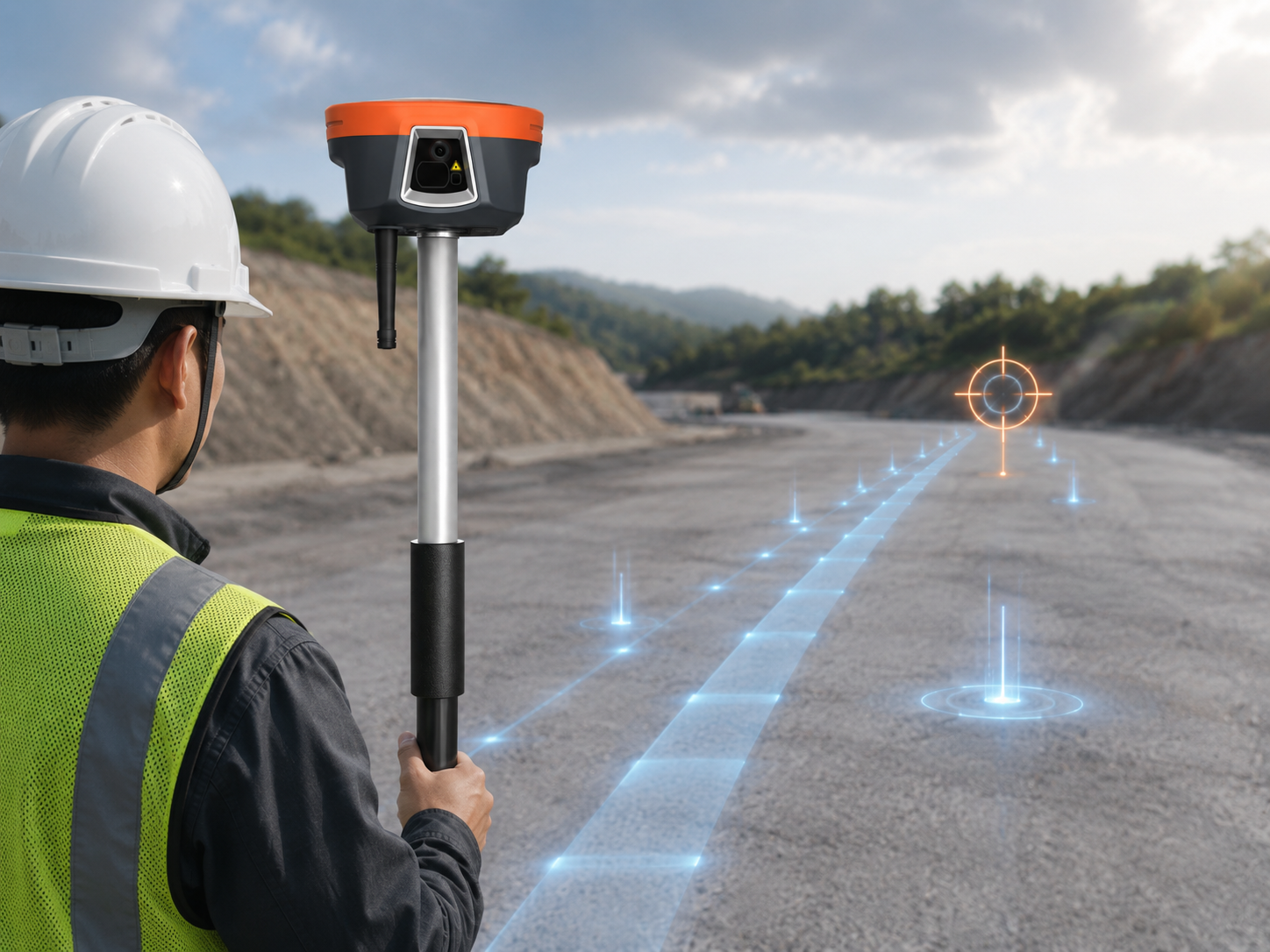

2.4. Công nghệ AR hỗ trợ bố trí điểm trực quan

Bên cạnh khả năng đo laser, INFIPAX Altus M8 còn được trang bị công nghệ AR Visual Navigation & Stakeout, hỗ trợ dẫn đường và bố trí điểm bằng hình ảnh thực tế tăng cường.

Trong quá trình bố trí điểm, hệ thống camera kết hợp với phần mềm khảo sát có thể hiển thị mũi tên định hướng, khoảng cách đến mục tiêu và vị trí điểm thiết kế trực tiếp trên màn hình.

Thiết bị hỗ trợ các tác vụ bố trí điểm, bố trí tuyến và bố trí theo bản vẽ CAD. Nhờ đó, kỹ sư có thể xác định hướng di chuyển và tiếp cận vị trí cần bố trí nhanh hơn so với việc chỉ quan sát các giá trị tọa độ hoặc khoảng cách.

Theo nhà sản xuất, tính năng AR có thể cải thiện hiệu quả bố trí điểm lên đến 50% đối với người vận hành ít kinh nghiệm trong những điều kiện thử nghiệm phù hợp. Đây là mức cải thiện được công bố, không phải kết quả đảm bảo cho mọi công trường.

2.5. Hệ thống GNSS 1.408 kênh, định vị chính xác cấp centimet

INFIPAX Altus M8 được trang bị bộ thu GNSS với 1.408 kênh, hỗ trợ công nghệ định vị đa chòm vệ tinh. Khả năng khai thác nhiều tín hiệu giúp tăng tính linh hoạt trong quá trình quan sát vệ tinh và xử lý nghiệm RTK.

Theo bảng thông số kỹ thuật, độ chính xác RTK danh định của thiết bị gồm:

• Phương ngang: 8 mm + 1 ppm RMS.

• Phương đứng: 15 mm + 1 ppm RMS.

Các thông số trên được xác định trong điều kiện đo phù hợp và không bao gồm mọi nguồn sai số có thể phát sinh tại hiện trường.

Để đạt kết quả đáng tin cậy, kỹ sư cần kiểm tra trạng thái nghiệm RTK, dữ liệu hiệu chỉnh, hệ tọa độ, chiều cao anten và độ ổn định của các điểm khống chế. Khi sử dụng tại Việt Nam, cần cấu hình đúng các thông số chuyển đổi tọa độ VN-2000 hoặc hệ tọa độ công trình theo yêu cầu dự án.

2.6. Radio UHF thu phát 1 W, hỗ trợ phương pháp Base–Rover

Một ưu điểm khác của Altus M8 là hệ thống radio UHF tích hợp, hoạt động trong dải tần 410–470 MHz với công suất phát 1 W. Theo thông số INFIPAX, radio hỗ trợ cả hai chế độ thu và phát (RX & TX).

Nhờ đó, thiết bị có khả năng tham gia cấu hình đo RTK Base–Rover bằng radio, tùy thuộc vào phần mềm, giao thức truyền dữ liệu và cấu hình thực tế.

Bên cạnh radio UHF, máy hỗ trợ Bluetooth 5.0, Wi-Fi băng tần 2,4 GHz và 5 GHz cùng cổng USB Type-C, giúp kết nối với bộ điều khiển hoặc thiết bị ngoại vi tương thích.

Lưu ý: Bảng thông số chính thức ghi mục kết nối di động (Cellular) là No, nghĩa là không công bố modem di động tích hợp trong đầu thu. Nếu cần sử dụng CORS/NTRIP qua Internet, người mua nên xác nhận phương án kết nối thông qua bộ điều khiển hoặc thiết bị trung gian.

2.7. Pin 13.600 mAh, đáp ứng thời gian làm việc dài

INFIPAX Altus M8 được trang bị pin tích hợp dung lượng 13.600 mAh, hỗ trợ sử dụng trong thời gian dài ngoài thực địa.

Theo nhà sản xuất, thời gian hoạt động tham khảo của thiết bị gồm:

Thời lượng pin thực tế có thể thay đổi theo chế độ sử dụng radio, camera, laser, điều kiện nhiệt độ và những tính năng đang hoạt động.

Dung lượng pin lớn là lợi thế đối với các đội khảo sát phải làm việc liên tục hoặc thường xuyên triển khai tại khu vực xa nguồn điện.

2.8. Thiết kế chắc chắn, chuẩn bảo vệ IP68

Altus M8 được thiết kế cho môi trường khảo sát ngoài trời với chuẩn chống bụi, chống nước IP68. Nhà sản xuất cũng công bố khả năng chịu rơi từ độ cao 1,8 m trong điều kiện thử nghiệm và dải nhiệt độ hoạt động từ −30°C đến +65°C.

Máy có trọng lượng khoảng 1 kg, đường kính 139 mm và chiều cao 78 mm, phù hợp lắp đặt trên sào GNSS hoặc chân máy trắc địa tương thích.

Các đặc điểm này giúp thiết bị đáp ứng tốt hơn những yêu cầu về độ bền trong quá trình vận chuyển và làm việc tại công trường. Dù vậy, người sử dụng vẫn cần hạn chế va đập mạnh, vệ sinh đúng cách và bảo quản thiết bị theo hướng dẫn của nhà sản xuất.

3. Bảng thông số kỹ thuật máy GNSS RTK INFIPAX Altus M8

Nguồn thông số: INFIPAX – Altus M8. Thông số có thể được điều chỉnh theo phiên bản hoặc tài liệu kỹ thuật cập nhật của nhà sản xuất.

4. Ứng dụng của máy GNSS RTK INFIPAX Altus M8 trong thực tế

Với sự kết hợp giữa định vị GNSS, laser và camera kép, Altus M8 có thể đáp ứng nhiều nhiệm vụ khảo sát khác nhau.

Khảo sát địa hình: Thiết bị hỗ trợ thu thập tọa độ, cao độ và các điểm địa vật phục vụ thành lập bản đồ địa hình. Công nghệ laser giúp mở rộng khả năng đo tại những khu vực khó đặt sào trực tiếp như bờ mương, mép taluy hoặc chân công trình.

Đo đạc địa chính: Máy có thể sử dụng trong công tác đo chi tiết thửa đất, xác định tọa độ điểm và thu thập dữ liệu phục vụ thành lập bản đồ địa chính khi đáp ứng yêu cầu kỹ thuật áp dụng.

Thi công xây dựng: Tính năng AR Stakeout hỗ trợ kỹ sư bố trí tim tuyến, xác định vị trí cọc thiết kế và kiểm tra vị trí các hạng mục công trình một cách trực quan.

Khảo sát cầu đường: Khả năng đo laser không tiếp xúc có thể hỗ trợ thu thập dữ liệu tại những vị trí khó tiếp cận như gầm cầu, mép đường, rãnh thoát nước và các công trình hạ tầng.

Khảo sát khu vực có vật cản: Công nghệ laser kết hợp hình ảnh giúp đo một số điểm nằm ngoài vị trí đặt sào. Tuy nhiên, phép đo vẫn cần có điều kiện quan sát mục tiêu phù hợp và đáp ứng yêu cầu độ chính xác của công việc.

5. Ưu điểm nổi bật của INFIPAX Altus M8 so với máy GNSS RTK thông thường

Điểm khác biệt quan trọng của INFIPAX Altus M8 là khả năng kết hợp nhiều phương pháp đo trong cùng một thiết bị. Bên cạnh chức năng GNSS RTK, người dùng có thể khai thác laser và camera để thực hiện các phép đo không tiếp xúc trong điều kiện phù hợp.

Công nghệ bù nghiêng Auto-IMU 200 Hz giúp giảm thao tác cân bằng sào, trong khi tính năng AR hỗ trợ bố trí điểm trực quan. Hệ thống radio UHF thu phát tích hợp cũng tạo điều kiện triển khai phương án Base–Rover mà không nhất thiết phải sử dụng modem radio ngoài, tùy phạm vi phủ sóng và cấu hình hệ thống.

Pin dung lượng 13.600 mAh, chuẩn bảo vệ IP68 và thiết kế chịu được môi trường công trường là những ưu điểm khác của sản phẩm.

Tuy nhiên, Altus M8 không thay thế hoàn toàn máy toàn đạc điện tử hoặc máy quét laser 3D chuyên dụng. Khả năng đo laser của thiết bị có giới hạn về tầm đo, độ chính xác tọa độ và điều kiện quan sát. Vì vậy, cần lựa chọn phương pháp đo phù hợp với từng nhiệm vụ kỹ thuật.

6. Máy GNSS RTK INFIPAX Altus M8 phù hợp với ai?

INFIPAX Altus M8 phù hợp với các đơn vị khảo sát địa hình, doanh nghiệp đo đạc địa chính, nhà thầu xây dựng và kỹ sư thường xuyên làm việc tại những vị trí có vật cản hoặc địa hình phức tạp.

Đặc biệt, những người cần sử dụng cả GNSS RTK, đo laser và bố trí điểm AR có thể cân nhắc sản phẩm này để tăng tính linh hoạt trong công việc.

Đối với các đơn vị thường xuyên triển khai Base–Rover bằng radio, cần kiểm tra khả năng tương thích giao thức truyền dữ liệu, điều kiện sử dụng tần số và phạm vi liên lạc thực tế. Nếu sử dụng mạng CORS, cần xác nhận phương án kết nối Internet qua bộ điều khiển.

7. Mua máy GNSS RTK INFIPAX Altus M8 tại Trắc Địa An Phát

Trắc Địa An Phát chuyên cung cấp và tư vấn thiết bị đo đạc trắc địa như máy GNSS RTK, máy toàn đạc điện tử, máy thủy bình, GPS cầm tay và phụ kiện khảo sát.

Khách hàng quan tâm đến máy GNSS RTK INFIPAX Altus M8 có thể liên hệ Trắc Địa An Phát để được tư vấn về tính năng, cấu hình phù hợp, tình trạng cung ứng và thông tin báo giá.
