Máy định vị vệ tinh GNSS RTK Intec Marvel – Laser xanh, camera AR và IMU 120°

Giới thiệu máy GNSS RTK Intec Marvel

Máy định vị vệ tinh GNSS RTK Intec Marvel là thiết bị đo đạc hiện đại được phát triển nhằm đáp ứng các công việc khảo sát, trắc địa và bố trí công trình đòi hỏi độ chính xác đến cấp centimet. Sản phẩm thuộc thương hiệu INTEC – Singapore, đơn vị chuyên nghiên cứu và cung cấp các giải pháp GNSS, định vị vệ tinh và công nghệ đo đạc chuyên nghiệp.

Intec Marvel nổi bật nhờ kết hợp nhiều công nghệ trong một thiết bị nhỏ gọn, bao gồm định vị đa tần số, laser xanh, camera kép, hỗ trợ AR, bù nghiêng IMU 120°, radio UHF và mạng di động 4G. Sự tích hợp này giúp kỹ sư xử lý linh hoạt hơn tại những vị trí khó tiếp cận, khu vực có vật cản hoặc địa hình không thuận lợi để dựng sào thẳng đứng.

Với trọng lượng chỉ khoảng 0,66 kg, vỏ hợp kim magie, chuẩn bảo vệ IP67 và pin có thời gian sử dụng dài, máy GNSS RTK Intec Marvel phù hợp cho công tác khảo sát địa hình, đo đạc địa chính, xây dựng, cầu đường, GIS, khai khoáng, lâm nghiệp và nông nghiệp chính xác.

Những điểm nổi bật của máy định vị GNSS RTK Intec Marvel

Hỗ trợ đầy đủ các hệ thống vệ tinh

Intec Marvel được trang bị 1408 kênh, hỗ trợ nhiều hệ thống vệ tinh và tín hiệu định vị phổ biến như GPS, GLONASS, BeiDou, Galileo, QZSS và SBAS. Khả năng theo dõi đa hệ, đa tần giúp thiết bị thu nhận nhiều tín hiệu hơn, cải thiện tốc độ khởi tạo và duy trì kết quả ổn định trong quá trình đo.

Máy có thời gian khởi tạo RTK nhanh, độ tin cậy cao và hỗ trợ tốc độ xuất dữ liệu từ 1 Hz đến 20 Hz. Đây là nền tảng quan trọng để thiết bị đáp ứng các công việc cần đo điểm liên tục hoặc bố trí ngoài hiện trường.

Định vị RTK chính xác đến centimet

Máy GNSS RTK Intec Marvel đạt độ chính xác RTK tham khảo:

• Phương ngang: 8 mm + 0,5 ppm.
• Phương đứng: 15 mm + 0,5 ppm.

Ở chế độ đo tĩnh, thiết bị có thể đạt độ chính xác:

• Phương ngang: 2,5 mm + 0,5 ppm.
• Phương đứng: 5 mm + 0,5 ppm.

Khả năng này giúp Intec Marvel đáp ứng các công việc như thành lập điểm khống chế, đo địa hình, bố trí công trình, kiểm tra tọa độ và thu thập dữ liệu GIS.

Laser xanh hỗ trợ đo điểm khó tiếp cận

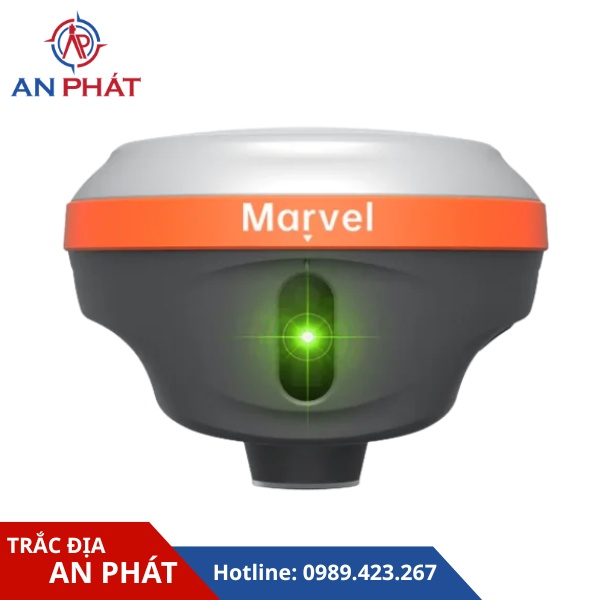

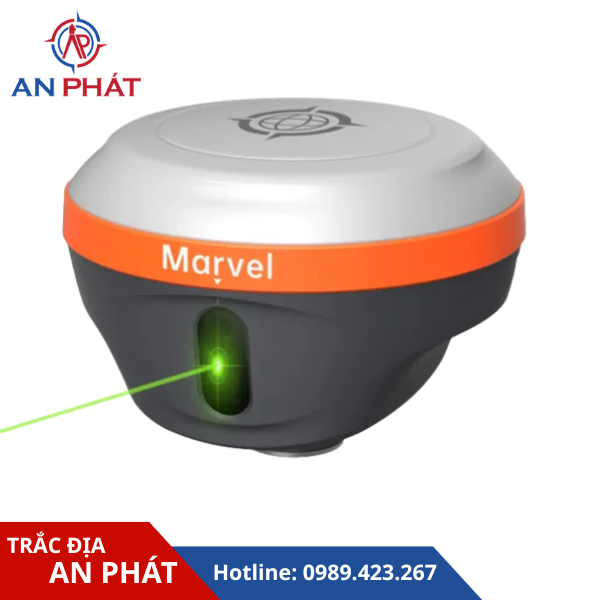

Một trong những tính năng tạo nên sự khác biệt của máy GNSS RTK Intec Marvel là mô-đun laser xanh có khoảng đo lên đến khoảng 15 m. Laser giúp người dùng lấy tọa độ của những điểm không thuận tiện đặt sào trực tiếp, chẳng hạn:

• Góc tường và mép công trình.
• Điểm nằm phía sau hàng rào hoặc vật cản.
• Vị trí gần ao, mương hoặc khu vực nguy hiểm.
• Điểm đo trong hẻm nhỏ.
• Khu vực có không gian đặt sào hạn chế.

Khi kết hợp với IMU và camera, mô-đun laser giúp thu tọa độ X, Y, Z trực quan hơn, đồng thời giảm việc phải di chuyển hoặc tiếp cận những vị trí không an toàn.

Camera kép hỗ trợ đo laser và bố trí AR

Intec Marvel được trang bị hai camera góc rộng có độ phân giải 5 MP:

• Camera AR hỗ trợ định hướng và bố trí điểm trực quan.
• Camera laser hỗ trợ quan sát mục tiêu cần đo.

Khi thực hiện stakeout, vị trí điểm cần bố trí có thể được thể hiện trực tiếp trên hình ảnh thực tế. Người dùng dễ dàng xác định hướng di chuyển, khoảng cách còn lại và vị trí đặt điểm mà không phải liên tục quan sát các mũi tên truyền thống.

Tính năng này đặc biệt hữu ích trong công tác:

• Bố trí tim cọc.
• Định vị trục công trình.
• Bố trí móng và hạ tầng.
• Tìm mốc ngoài hiện trường.
• Thi công trong khu vực đô thị có nhiều vật cản.

Bù nghiêng IMU lên đến 120°

Hệ thống bù nghiêng IMU giúp người dùng đo điểm mà không cần giữ sào hoàn toàn thẳng đứng. Intec Marvel hỗ trợ góc nghiêng rộng đến 120°, tạo thuận lợi khi đo tại địa hình dốc, sát tường, cạnh công trình hoặc khu vực bị che chắn.

Lợi ích của đo nghiêng IMU gồm:

• Không phải liên tục kiểm tra bọt thủy.
• Giảm thời gian cân sào.
• Đo nhanh tại nền đất không ổn định.
• Tiếp cận điểm đo dễ dàng hơn.
• Hạn chế rủi ro khi làm việc gần khu vực nguy hiểm.

Hiệu quả thực tế phụ thuộc vào góc nghiêng, môi trường vệ tinh, quy trình hiệu chuẩn và điều kiện đo tại hiện trường.

Thông số kỹ thuật máy GNSS RTK Intec Marvel

Hiệu năng theo dõi vệ tinh

Độ chính xác định vị

Thiết kế và khả năng làm việc ngoài hiện trường

Pin và thời gian hoạt động

Thời gian sử dụng thực tế có thể thay đổi tùy công suất radio, cường độ mạng 4G, nhiệt độ môi trường và chế độ vận hành.

Kết nối và giao tiếp dữ liệu

Bộ nhớ, laser và camera

Khả năng làm việc khi mạng Internet không ổn định

Trong công tác RTK sử dụng trạm CORS, mạng Internet có thể bị gián đoạn tại vùng núi, khu vực xa trung tâm hoặc công trường có sóng di động yếu. Intec Marvel được thiết kế để duy trì quá trình làm việc ổn định hơn khi kết nối mạng tạm thời bị ảnh hưởng.

Trong điều kiện phù hợp, thiết bị có thể tiếp tục duy trì trạng thái định vị trong một khoảng thời gian ngắn sau khi mất dữ liệu hiệu chỉnh. Tuy nhiên, thời gian duy trì FIX và độ chính xác thực tế phụ thuộc vào môi trường vệ tinh, loại dịch vụ hiệu chỉnh, khoảng cách trạm và mức độ gián đoạn của tín hiệu.

Ngoài phương án sử dụng mạng 4G, người dùng có thể thiết lập bộ Base – Rover qua radio UHF để chủ động truyền số cải chính tại những khu vực không có mạng di động.

Ứng dụng thực tế của máy GNSS RTK Intec Marvel

Đo đạc bản đồ địa chính

Máy hỗ trợ thu tọa độ ranh giới thửa đất, mốc địa chính, góc nhà và các điểm chi tiết. Laser và đo nghiêng giúp xử lý hiệu quả những vị trí sát tường, bị che khuất hoặc khó dựng sào.

Khảo sát địa hình

Intec Marvel phù hợp thu thập điểm cao độ, đường đồng mức và các đối tượng địa vật phục vụ thiết kế, quy hoạch và tính toán khối lượng.

Bố trí công trình

Camera AR giúp kỹ sư tìm điểm bố trí trực quan hơn trong các công việc như:

• Bố trí tim tuyến.
• Cắm mốc trục.
• Bố trí cọc móng.
• Định vị hố ga.
• Thi công đường và hệ thống hạ tầng.

Đo kiểm mốc tọa độ

Thiết bị có thể sử dụng để kiểm tra lại vị trí mốc, đo tĩnh thành lập điểm khống chế và đánh giá độ sai lệch tọa độ trong quá trình thi công.

GIS và quản lý tài sản

Máy phù hợp thu thập dữ liệu không gian cho hệ thống điện, nước, viễn thông, cây xanh, đường giao thông và tài sản hạ tầng.

Khai khoáng, địa chất và lâm nghiệp

Thiết kế gọn nhẹ, độ bền cao và khả năng làm việc trong biên độ nhiệt rộng giúp Intec Marvel thích hợp cho khảo sát mỏ, đo địa chất và thu thập dữ liệu tại khu vực rừng núi.

Nông nghiệp chính xác

Thiết bị có thể hỗ trợ đo ranh giới vùng canh tác, thành lập bản đồ hiện trạng, định vị điểm lấy mẫu và quản lý dữ liệu sản xuất nông nghiệp.

Lợi ích khi sử dụng Intec Marvel ngoài thực địa

Việc tích hợp GNSS, IMU, camera và laser trên cùng một thiết bị mang lại nhiều giá trị cho người sử dụng:

• Giảm số lần phải đổi thiết bị hoặc phương pháp đo.
• Tiếp cận được nhiều vị trí khó hơn.
• Hạn chế việc dựng sào tại khu vực nguy hiểm.
• Rút ngắn thời gian bố trí điểm.
• Tăng tính trực quan khi tìm điểm ngoài hiện trường.
• Giảm khối lượng thiết bị cần mang theo.
• Thuận tiện khi làm việc liên tục trong ngày.

Bộ sản phẩm GNSS RTK Intec Marvel

Cấu hình bàn giao có thể thay đổi theo gói sản phẩm, thông thường gồm:

• Máy thu GNSS RTK Intec Marvel.
• Bộ điều khiển cầm tay.
• Sào carbon hoặc sào nhôm.
• Giá đỡ bộ điều khiển.
• Bộ sạc và cáp USB Type-C.
• Hộp vận chuyển chuyên dụng.
• Phụ kiện lắp trạm Base.
• SIM dữ liệu hoặc cấu hình CORS theo nhu cầu.
• Phần mềm khảo sát trên hệ điều hành Android.
• Phiếu bảo hành và tài liệu hướng dẫn.

Khách hàng nên xác nhận rõ cấu hình Rover, Base – Rover, loại sào, bộ điều khiển và phần mềm trước khi đặt mua.

Giá máy định vị vệ tinh GNSS RTK Intec Marvel

Giá bán máy GNSS RTK Intec Marvel phụ thuộc vào cấu hình thiết bị, bộ điều khiển, phần mềm, số lượng máy thu và phụ kiện đi kèm. Một bộ Rover sử dụng trạm CORS sẽ có cấu hình và mức giá khác với bộ Base – Rover sử dụng radio UHF.

Để nhận báo giá phù hợp, khách hàng nên cung cấp một số thông tin như:

• Nhu cầu dùng Rover hay Base – Rover.
• Khu vực và địa hình thường xuyên làm việc.
• Có sử dụng trạm CORS hay không.
• Yêu cầu về laser và camera AR.
• Loại phần mềm khảo sát.
• Nhu cầu đo địa chính, địa hình hay bố trí công trình.
