Máy GNSS RTK Max 5 – Giải pháp đo đạc thông minh với 1408 kênh, IMU 120° và Radio UHF 5W

Máy GNSS RTK Max 5 – Công nghệ định vị hiện đại cho mọi công trình

Máy GNSS RTK Max 5 là thế hệ máy định vị vệ tinh mới được phát triển dành cho các kỹ sư trắc địa, khảo sát địa hình và thi công xây dựng. Thiết bị sở hữu 1408 kênh theo dõi vệ tinh, công nghệ bù nghiêng IMU 120°, radio UHF công suất 5W tích hợp, cùng màn hình cảm ứng HD hiện đại, mang đến khả năng đo đạc nhanh chóng và chính xác ngay cả trong điều kiện làm việc phức tạp.

Với thiết kế nhỏ gọn, pin dung lượng lớn và khả năng kết nối đa dạng, Max 5 là lựa chọn lý tưởng cho các dự án đo đạc chuyên nghiệp.

Theo dõi đầy đủ các hệ thống vệ tinh GNSS

Máy GNSS RTK Max 5 được trang bị 1408 kênh thu tín hiệu, hỗ trợ đồng thời nhiều hệ thống định vị toàn cầu:

• GPS

• GLONASS

• Galileo

• BeiDou

• QZSS

• SBAS

• NavIC (IRNSS)

• PPP (B2B-PPP/E6-HAS)

Nhờ khả năng theo dõi đa vệ tinh và đa tần số, thiết bị đảm bảo duy trì trạng thái FIX ổn định, ngay cả tại các khu vực có tín hiệu khó khăn như:

• Khu đô thị nhiều nhà cao tầng

• Dưới tán cây rậm

• Khu vực đồi núi

• Công trình có nhiều vật cản

Việc hỗ trợ PPP cũng giúp nâng cao độ chính xác khi làm việc ở những khu vực chưa có mạng CORS.

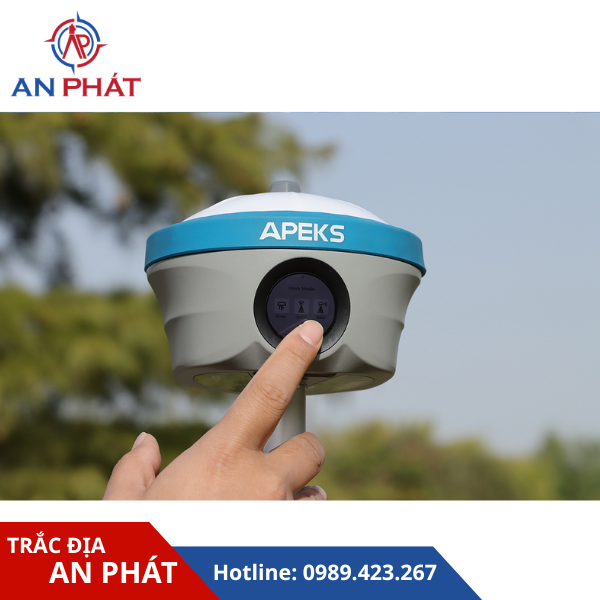

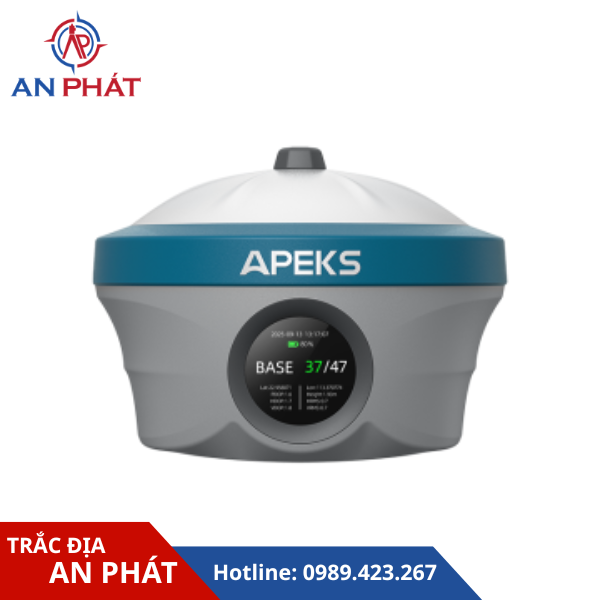

Màn hình cảm ứng HD 1,39 inch trực quan

Max 5 được tích hợp màn hình cảm ứng OLED HD kích thước 1,39 inch, cho phép người dùng thao tác trực tiếp trên thiết bị mà không cần phụ thuộc hoàn toàn vào bộ điều khiển.

Ưu điểm nổi bật:

• Theo dõi trạng thái vệ tinh theo thời gian thực.

• Kiểm tra mức pin và trạng thái kết nối.

• Thiết lập nhanh các thông số làm việc.

• Giảm thời gian cài đặt tại hiện trường.

• Hạn chế sai sót trong quá trình vận hành.

Giao diện trực quan giúp người dùng dễ dàng làm quen và sử dụng hiệu quả.

Radio UHF 5W tích hợp – Phạm vi truyền dẫn lên đến 25 km

Một trong những điểm mạnh của Max 5 là mô-đun Radio UHF 5W tích hợp sẵn, kết hợp công nghệ LoRa, mang lại khả năng truyền tín hiệu ổn định giữa trạm Base và Rover.

Đặc điểm nổi bật

• Công suất phát lên đến 5W

• Tần số hoạt động 410 – 470 MHz

• Hỗ trợ giao thức:

  • TT450

  • TRIMMARK3

  • SOUTH

  • LORA

• Khoảng cách truyền tối đa lên tới 25 km trong điều kiện lý tưởng.

Việc tích hợp radio bên trong máy giúp loại bỏ nhu cầu sử dụng bộ phát ngoài, giảm dây kết nối và tăng tính cơ động khi triển khai.

Pin dung lượng lớn – Làm việc liên tục cả ngày

Max 5 được trang bị pin Lithium-ion tích hợp 7.2V – 13.200mAh, đáp ứng tốt nhu cầu làm việc ngoài hiện trường.

Thời lượng sử dụng

Chế độ hoạt động	Thời gian
Rover (CORS)	Lên đến 36 giờ
Base Radio	Khoảng 8 giờ

Ngoài ra, thiết bị còn hỗ trợ thanh pin mở rộng 27.000mAh, giúp kéo dài thời gian vận hành trong các dự án khảo sát kéo dài nhiều ngày.

Thiết kế tích hợp – Gọn nhẹ nhưng mạnh mẽ

Max 5 được thiết kế theo xu hướng “All-in-One”, tích hợp toàn bộ các thành phần cần thiết trong một thiết bị duy nhất:

• Pin tích hợp

• Radio UHF

• Bluetooth

• Wi-Fi

• 4G LTE

• NFC

• Bộ nhớ trong

Nhờ đó, người dùng không cần mang theo nhiều phụ kiện rời, giúp quá trình khảo sát trở nên đơn giản và thuận tiện hơn.

Máy chỉ nặng dưới 1,1 kg, kích thước nhỏ gọn nên rất thuận tiện khi di chuyển.

Thông số kỹ thuật nổi bật của GNSS RTK Max 5

Hệ thống vệ tinh

Thông số	Chi tiết
Số kênh	1408
GPS	L1C/A, L2C, L2P(Y), L5
GLONASS	L1, L2, L3
Galileo	E1, E5a, E5b, E6
BeiDou	B1I, B2I, B3I, B1C, B2a, B2b
QZSS	L1C/A, L1C, L2C, L5
NavIC	L5
SBAS	L1, L5
PPP	B2B-PPP / E6-HAS

Độ chính xác đo đạc

Chế độ	Độ chính xác
RTK	H: 8 mm + 1 ppm RMS / V: 15 mm + 1 ppm RMS
PPK	H: 2.5 mm + 0.5 ppm RMS / V: 5 mm + 0.5 ppm RMS
PPP	10 cm (Horizontal)
DGPS	H: 0.4 m / V: 0.8 m
Single Point	H: 1.5 m / V: 2.5 m

Công nghệ IMU

• Góc bù nghiêng: 0 – 120°

• Sai số khảo sát khi đo nghiêng: ≤2 cm trong phạm vi 60°

Giúp đo nhanh mà không cần dựng sào thẳng đứng tuyệt đối.

Kết nối

• Radio UHF 5W

• Wi-Fi 802.11 b/g/n/ac

• Bluetooth 5.2 + BLE

• NFC

• Modem 4G LTE đa băng tần

• USB Type-C

• RS232 (Lemo 5 chân)

• Nano SIM

Bộ nhớ

• Bộ nhớ trong tốc độ cao 32GB

Hỗ trợ lưu trữ dữ liệu khảo sát lớn và xuất dữ liệu theo nhiều định dạng.

Điều kiện làm việc

Thông số	Giá trị
Nhiệt độ hoạt động	-45°C đến +75°C
Nhiệt độ bảo quản	-55°C đến +85°C
Độ ẩm	100% không ngưng tụ
Chống bụi nước	IP67
Chống va đập	Rơi tự do 2 mét
Chống rung	IK08

Kết luận

Máy GNSS RTK Max 5 là thiết bị đo đạc hiện đại tích hợp nhiều công nghệ tiên tiến như 1408 kênh GNSS, IMU 120°, Radio UHF 5W, 4G LTE, Wi-Fi, Bluetooth 5.2 và pin dung lượng lớn 13.200mAh.

Với hiệu suất mạnh mẽ, khả năng hoạt động ổn định và thiết kế gọn nhẹ, Max 5 là lựa chọn lý tưởng cho các đơn vị trắc địa, khảo sát địa hình, đo đạc địa chính và thi công xây dựng cần một thiết bị chính xác, bền bỉ và đáng tin cậy.
