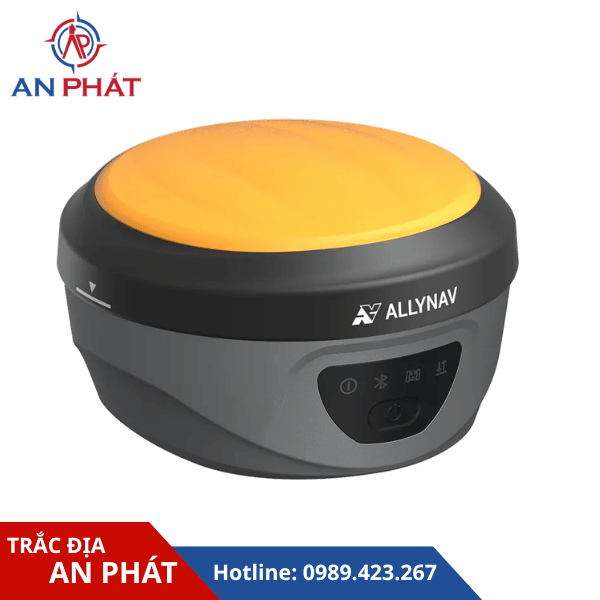

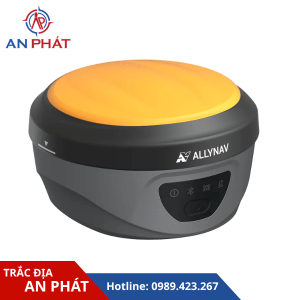

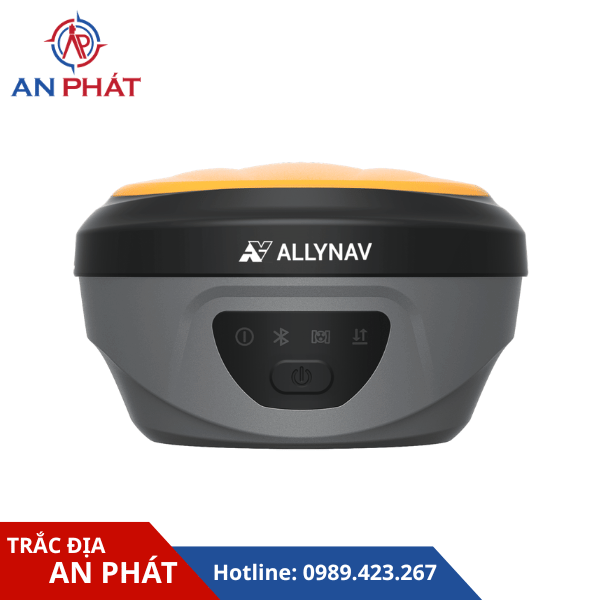

Máy GNSS RTK R90 Laser & AR – Công nghệ khảo sát thông minh kết hợp Laser và Thực tế tăng cường (AR)

Máy GNSS RTK R90 Laser & AR là thế hệ thiết bị định vị vệ tinh tiên tiến, tích hợp đồng thời công nghệ GNSS RTK, Laser đo xa và hệ thống camera thực tế tăng cường (AR). Với khả năng “Quan sát – Đo lường – Thu thập dữ liệu chính xác”, R90 mang đến giải pháp khảo sát thông minh giúp nâng cao hiệu suất làm việc và giảm đáng kể thời gian đo đạc ngoài thực địa.

Sản phẩm được thiết kế dành cho các kỹ sư trắc địa, đơn vị khảo sát địa hình, đo đạc địa chính và thi công xây dựng, đáp ứng yêu cầu cao về độ chính xác và tính linh hoạt trong môi trường làm việc phức tạp.

Công nghệ đo Laser thông minh – Đo chính xác những điểm khó tiếp cận

Một trong những điểm nổi bật của R90 là mô-đun Laser đo xa hiệu suất cao được tích hợp ngay trên thiết bị.

Thông qua việc kết hợp dữ liệu từ:

• Cảm biến IMU

• Camera độ phân giải cao

• Hệ thống Laser

• Thuật toán xử lý thông minh

R90 cho phép người dùng thực hiện các phép đo từ xa với độ chính xác cao mà không cần đặt sào trực tiếp tại điểm cần đo.

Ưu điểm nổi bật:

• Đo được các vị trí bị che khuất.

• Đo các điểm trên cao hoặc khu vực nguy hiểm.

• Giảm thời gian khảo sát ngoài hiện trường.

• Tăng độ an toàn cho người vận hành.

Khả năng “thấy là đo được” giúp tối ưu quy trình làm việc và nâng cao hiệu quả khảo sát.

Hệ thống camera kép tích hợp – Hỗ trợ định vị AR trực quan

Máy GNSS RTK R90 được trang bị camera kép độ phân giải cao, mang đến trải nghiệm khảo sát hoàn toàn mới.

Camera phía trước

• Hỗ trợ điều hướng AR tầm xa.

• Hiển thị trực quan vị trí điểm cần bố trí.

• Dễ dàng xác định mục tiêu ngoài thực địa.

Camera phía dưới

• Phục vụ staking AR ở khoảng cách gần.

• Hỗ trợ bố trí điểm chính xác.

• Giảm sai số trong quá trình thi công.

Việc kết hợp giữa camera và công nghệ thực tế tăng cường giúp người dùng thao tác nhanh chóng, trực quan và hiệu quả hơn so với phương pháp truyền thống.

Khả năng thu tín hiệu vệ tinh ổn định trong mọi điều kiện

R90 sử dụng thế hệ ăng-ten GNSS tích hợp mới với khả năng chống nhiễu cao và tối ưu hóa việc thu nhận tín hiệu vệ tinh.

Ngay cả khi làm việc trong các khu vực:

• Nhà cao tầng.

• Đô thị đông đúc.

• Dưới tán cây rậm.

• Khu vực có nhiều nguồn nhiễu.

Thiết bị vẫn duy trì tín hiệu ổn định và đảm bảo chất lượng định vị.

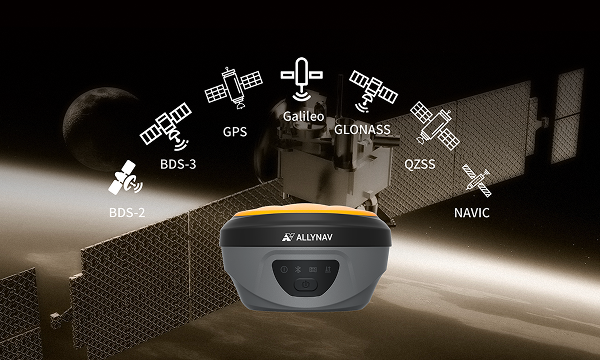

Định vị GNSS đa tần số với 1408 kênh

Máy được trang bị mô-đun GNSS đa tần số hỗ trợ tới 1408 kênh, cho phép theo dõi đồng thời nhiều hệ thống vệ tinh như:

• GPS

• GLONASS

• Galileo

• BeiDou

• QZSS

• SBAS

Ngoài ra, R90 còn hỗ trợ các dịch vụ định vị chính xác:

• PPP-B2b

• PPP-E6

Nhờ đó, thiết bị có thể đạt độ chính xác ở mức centimet, đáp ứng yêu cầu của các dự án khảo sát và xây dựng chuyên nghiệp.

Công nghệ IMU hiện đại – Đo nghiêng lên đến 120°

R90 tích hợp mô-đun IMU thế hệ mới, giúp người dùng đo đạc mà không cần cân bằng sào theo phương pháp truyền thống.

Đặc điểm nổi bật

• Góc nghiêng hỗ trợ lên đến 120°.

• Độ chính xác đạt 2 cm trong phạm vi nghiêng 60°.

• Không cần hiệu chỉnh thường xuyên.

• Không cần kiểm tra thước thủy trước khi đo.

Điều này giúp tăng tốc độ làm việc và giảm đáng kể thời gian thao tác ngoài thực địa.

Radio tích hợp hỗ trợ đa giao thức

Máy được trang bị bộ thu phát Radio UHF tích hợp, tương thích với nhiều giao thức phổ biến trên thị trường.

Lợi ích

• Truyền dữ liệu RTK ổn định.

• Khoảng cách truyền lên tới hơn 7 km trong điều kiện lý tưởng.

• Dễ dàng kết nối với nhiều loại trạm Base khác nhau.

• Không cần sử dụng bộ Radio ngoài.

Đây là giải pháp lý tưởng cho các dự án khảo sát ở khu vực không có mạng Internet.

Kết nối mạng 4G tích hợp

R90 sở hữu mô-đun 4G LTE toàn cầu, cho phép kết nối trực tiếp với mạng CORS và bộ điều khiển cầm tay.

Thiết bị hỗ trợ:

• Nhận dữ liệu RTCM.

• Truyền dữ liệu NMEA.

• Hoạt động như một trạm Base mạng.

• Kết nối ổn định với các dịch vụ NTRIP.

Khả năng kết nối mạnh mẽ giúp người dùng linh hoạt trong mọi điều kiện làm việc.

Những lý do nên lựa chọn máy GNSS RTK R90 Laser & AR

• Tích hợp công nghệ đo Laser hiện đại.
• Camera kép hỗ trợ thực tế tăng cường (AR).
• Theo dõi GNSS đa hệ với 1408 kênh.
• Hỗ trợ dịch vụ PPP-B2b và PPP-E6.
• IMU đo nghiêng lên tới 120°.
• Radio UHF tích hợp truyền xa trên 7 km.
• Kết nối 4G LTE thông minh.
• Thiết kế chắc chắn, phù hợp nhiều điều kiện làm việc.

Ứng dụng của GNSS RTK R90 Laser & AR

Thiết bị được sử dụng hiệu quả trong nhiều lĩnh vực như:

• Khảo sát địa hình.

• Đo đạc địa chính.

• Thành lập bản đồ.

• Bố trí công trình xây dựng.

• Khảo sát giao thông.

• Đo đạc điện lực và viễn thông.

• Quản lý hạ tầng kỹ thuật.

• Kiểm tra hiện trạng công trình.

Thông số kỹ thuật

Hệ thống vệ tinh
Số kênh	1408
GPS	L1C/A, L2C, L2P(Y), L5
GLONASS	L1, L2
BEIDOU	B1i, B2i, B3i, B1C, B2a, B2
GALILEO	E1, E5a, E5b, E6
QZSS	L1, L2, L5, L6
SBAS	L1, L5
IRNSS	L5
L-band	B2b-PPP, E6-HAS
Tần suất	1-20Hz
Độ chính xác
Code Differential	H: 0.40m (RMS); V: 0.80m (RMS
Tĩnh	H: 2.5mm±0.5ppm (RMS); V: 5mm±0.5ppm (RMS)
RTK; Net-RTK	RTK: H: 8mm±1ppm (RMS); V: 15mm±1ppm (RMS); Net-RTK: H: 8mm±0.5ppm (RMS); V: 15mm±0.5ppm (RMS)
PPP	5 cm
Bù nghiêng IMU
Góc nghiêng	120º
Độ chính xác	2cm trong phạm vi 60º
Laser
Loại	Cấp 3, tia xanh
Phạm vi	100 m
Độ chính xác đo K/C	2 mm
Tần số	Normal mode: 10Hz; Rapid mode: 20Hz
Laser fix	≤2cm trong vòng 5m; ≤3cm trong vòng 10m
Camera
Quang học	1/2.8”
Pixel	2.9*2.9μm
Kích thước pixel chủ động	1,920*1,080
Cảm biến	CMOS 1080p HDR imaging sensor
Bộ nhớ
Loại	SSD 32GB
Truyền dữ liệu	Type-C USB Transfer; Supports FTP/HTTP download
Định dạng	RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2, NMEA 0183, PJK plane coord., binary code, Trimble GSOF
GPS output	VRS, FKP, MAC
Kết nối
I/O	Type-C (Fast Charge+Ethernet)
Antenna Port	Upward fast-plug TNC
UHF Radio	2W Tx/Rx, 410-470MHz
Protocol	S-LINK, TrimTalk, Satel, etc
WiFi	802.11b/g/nHotspot/Data Link
Bluetooth	Bluetooth 2.1 + EDR and 4.0
NFC	Available
Giao diện
Nút bấm	1
LED	Data Link, Satellite, Bluetooth, Power
Nguồn
Pin	Internal Li-on Battery 3.6V, 13,600mAh
Thời gian	Static mode 20h; Rover mode 15h
Thông số vật lý
Kích thước	91mm(H), 131mm (W)
Trọng lượng	890g
Nhiệt độ làm việc	-40°C to 65°C
Nhiệt độ bảo quản	-40°C to 80°C
Chứng nhận	IP68 water and dust proof, Humidity: 100% non-condensing 2m drop on hard surface40G 10ms sawtooth wave

Kết luận

Máy GNSS RTK R90 Laser & AR là sự kết hợp hoàn hảo giữa công nghệ định vị vệ tinh, đo laser và thực tế tăng cường, mang đến giải pháp khảo sát hiện đại với độ chính xác cao và hiệu suất vượt trội.

Với khả năng đo từ xa bằng laser, camera kép AR, IMU thông minh, 1408 kênh GNSS và hệ thống kết nối mạnh mẽ, R90 là lựa chọn lý tưởng cho các kỹ sư và doanh nghiệp đang tìm kiếm một thiết bị đo đạc tiên tiến, đáp ứng yêu cầu của kỷ nguyên số và chuyển đổi số trong ngành trắc địa.
