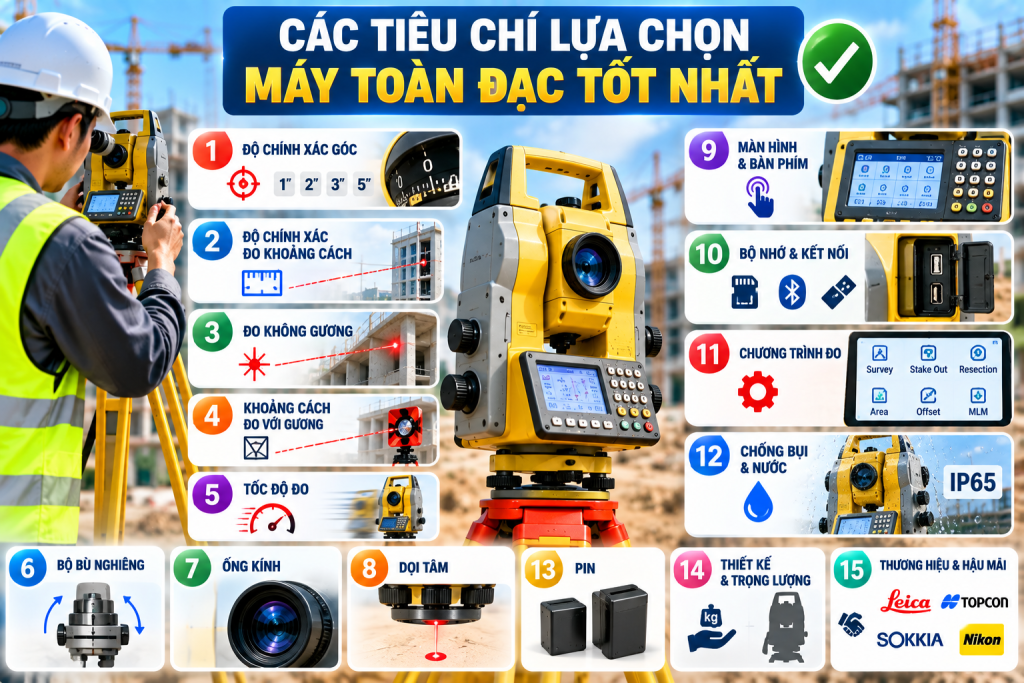

Các Tiêu Chí Lựa Chọn Máy Toàn Đạc Tốt Nhất Cho Công Việc Trắc Địa

Máy toàn đạc điện tử là thiết bị quan trọng trong khảo sát địa hình, xây dựng, giao thông, bố trí công trình và đo hoàn công. Tuy nhiên, để lựa chọn được một chiếc máy toàn đạc phù hợp, không nên chỉ nhìn vào thương hiệu hay giá bán. Một thiết bị tốt cần đáp ứng đúng độ chính xác, khả năng đo xa, đo không gương, phần mềm, độ bền và yêu cầu công việc thực tế.

1. Độ chính xác đo góc

Đây là một trong những thông số quan trọng nhất khi chọn máy toàn đạc. Độ chính xác góc thường được nhà sản xuất công bố bằng giây góc (″), ví dụ: 1″, 2″, 3″, 5″…

Con số càng nhỏ thể hiện cấp chính xác đo góc của thiết bị càng cao theo điều kiện và tiêu chuẩn thử nghiệm của nhà sản xuất.

Tuy nhiên, không phải công việc nào cũng cần máy 1″ hoặc 2″. Với nhiều công việc xây dựng và khảo sát thông thường, một máy có cấp chính xác phù hợp yêu cầu kỹ thuật sẽ kinh tế hơn việc đầu tư thiết bị có độ chính xác vượt quá nhu cầu.

Khi lựa chọn cần trả lời trước: Máy dùng để khảo sát địa hình, bố trí công trình, thi công nhà cao tầng hay công việc yêu cầu độ chính xác đặc biệt?

2. Độ chính xác đo khoảng cách

Bên cạnh đo góc, máy toàn đạc còn được tích hợp EDM – Electronic Distance Measurement để đo khoảng cách.

Thông số thường được biểu diễn dưới dạng:

±(a mm + b ppm × D)

Trong đó phần mm là thành phần sai số cố định, còn ppm liên quan tới khoảng cách đo.

Khi so sánh hai model, không nên chỉ nhìn “đo được 5 km hay 10 km”, mà cần xem cả độ chính xác EDM khi đo gương và đo không gương.

3. Khả năng đo không gương

Reflectorless – đo không gương là tính năng rất hữu ích của máy toàn đạc hiện đại.

Thay vì phải đặt gương tại mục tiêu, máy có thể đo trực tiếp tới nhiều bề mặt như tường, cột, kết cấu công trình, vách đá hoặc địa vật trong phạm vi và điều kiện mà thiết bị hỗ trợ.

Tính năng này đặc biệt hữu ích khi đo các vị trí:

Khó tiếp cận – trên cao – qua chướng ngại – mặt đứng công trình – địa vật nguy hiểm.

Tuy nhiên, khoảng cách đo không gương quảng cáo không phải lúc nào cũng đạt được trong mọi điều kiện. Khả năng thực tế phụ thuộc vào màu sắc, độ phản xạ, góc tới, kích thước mục tiêu và điều kiện môi trường.

4. Khoảng cách đo với gương

Nếu thường xuyên khảo sát địa hình hoặc thi công công trình có phạm vi lớn, khả năng đo xa với gương cũng rất quan trọng.

Catalogue thường công bố khoảng cách theo từng điều kiện như một gương, nhiều gương hoặc điều kiện khí tượng cụ thể.

Không nên chọn máy chỉ vì model đó có khoảng cách tối đa lớn hơn. Nếu công việc thực tế chủ yếu trong phạm vi vài trăm mét, các tiêu chí như tốc độ EDM, độ ổn định, phần mềm và độ chính xác có thể quan trọng hơn.

5. Tốc độ đo

Một máy có thời gian đo nhanh giúp nâng cao năng suất khi phải thu thập số lượng lớn điểm.

Các máy thường có nhiều chế độ như:

Fine – đo chính xác
Rapid – đo nhanh
Tracking – đo liên tục

Tên chế độ có thể khác nhau tùy nhà sản xuất.

Đối với công việc Stake Out, Tracking đặc biệt hữu ích vì khoảng cách được cập nhật liên tục khi người cầm gương di chuyển.

6. Hệ thống bù nghiêng – Compensator

Bộ bù giúp máy kiểm soát ảnh hưởng của độ nghiêng nhỏ trong phạm vi thiết kế của thiết bị.

Khi chọn máy cần kiểm tra:

Loại bộ bù – số trục bù – phạm vi bù – độ chính xác bù.

Nhiều máy toàn đạc hiện đại sử dụng hệ thống bù hai trục. Đây là thông số đáng chú ý đối với công việc yêu cầu độ ổn định cao.

Tuy nhiên, bộ bù không thay thế việc cân máy đúng kỹ thuật.

7. Độ phóng đại và chất lượng ống kính

Độ phóng đại thường được thể hiện dưới dạng như 30x, tùy model.

Ống kính tốt giúp kỹ thuật viên quan sát gương và mục tiêu rõ ràng, đặc biệt khi làm việc ở khoảng cách xa.

Ngoài độ phóng đại nên quan tâm thêm độ sáng, độ rõ, trường nhìn, khoảng lấy nét gần và khả năng điều chỉnh thị kính.

8. Dọi tâm laser hay dọi tâm quang học

Dọi tâm được sử dụng để đưa tâm máy chính xác lên điểm mốc.

Các máy có thể sử dụng:

Dọi quang học hoặc dọi laser, tùy thiết kế.

Dọi laser thuận tiện vì người sử dụng có thể quan sát vị trí điểm chiếu nhanh hơn. Tuy nhiên, yếu tố quan trọng vẫn là độ chính xác và tình trạng hiệu chỉnh của hệ thống dọi tâm.

Khi mua máy cũ, đây là bộ phận cần kiểm tra kỹ.

9. Màn hình và bàn phím

Máy được sử dụng nhiều giờ ngoài trời nên màn hình ảnh hưởng trực tiếp đến trải nghiệm làm việc.

Nên kiểm tra:

Kích thước màn hình – khả năng đọc ngoài trời – đèn nền – bàn phím – màn hình một mặt hay hai mặt – cảm ứng nếu có.

Máy hai màn hình có thể thuận tiện khi đo thuận kính và đảo kính, nhưng nhu cầu này tùy quy trình sử dụng.

10. Bộ nhớ và khả năng lưu dữ liệu

Một máy toàn đạc tốt cho công việc hiện đại nên có khả năng lưu trữ đủ dữ liệu cho các Job khảo sát.

Cần xem máy hỗ trợ:

Lưu tọa độ → lưu số đo → quản lý Job → nhập/xuất dữ liệu → kết nối với máy tính hoặc thiết bị khác.

Các phương thức truyền dữ liệu có thể gồm USB, Bluetooth, thẻ nhớ, cáp hoặc bộ nhớ trong, tùy model.

Đây là tiêu chí rất đáng quan tâm nếu thường xuyên xử lý dữ liệu trên AutoCAD hoặc các phần mềm trắc địa.

11. Các chương trình đo tích hợp

Máy toàn đạc không chỉ dùng để đo góc và khoảng cách. Các chương trình tích hợp quyết định khá nhiều đến hiệu quả công việc.

Nên ưu tiên những chức năng phù hợp như:

Survey – Stake Out – Resection – REM – MLM – Offset – Area – Coordinate Measurement…

Tên chương trình và chức năng cụ thể khác nhau giữa các hãng.

Đặc biệt với kỹ sư xây dựng, Stake Out và Resection là hai chức năng rất thường xuyên được sử dụng.

12. Khả năng chống bụi và nước

Máy toàn đạc thường xuyên làm việc tại công trường có bụi, độ ẩm, mưa nhẹ và sự thay đổi nhiệt độ.

Do đó cần kiểm tra chỉ số IP do nhà sản xuất công bố.

Ví dụ IP65 có ý nghĩa khác IP66 hoặc IP67. Tuy nhiên, chỉ số IP cao không có nghĩa thiết bị có thể tùy ý ngâm nước hoặc làm việc trong mọi điều kiện thời tiết.

Cần đọc đúng điều kiện thử nghiệm của nhà sản xuất.

13. Nhiệt độ làm việc

Nếu thường xuyên làm ngoài hiện trường, đặc biệt tại công trường nắng nóng hoặc vùng khí hậu khắc nghiệt, nên kiểm tra Operating Temperature trong datasheet.

Đồng thời cần chú ý nhiệt độ bảo quản. Không nên để máy trong cốp xe hoặc môi trường nhiệt độ cao kéo dài.

14. Pin và thời gian làm việc

Một ngày khảo sát có thể kéo dài nhiều giờ. Vì vậy thời lượng pin ảnh hưởng trực tiếp tới năng suất.

Không nên chỉ nhìn vào mAh. Hãy xem thời gian hoạt động mà hãng công bố và điều kiện thử nghiệm.

Ngoài ra cần kiểm tra:

Pin có tháo rời không – có dễ mua pin dự phòng không – thời gian sạc – bộ sạc có phổ biến không.

Với máy cũ, tình trạng pin cần được kiểm tra riêng.

15. Trọng lượng và thiết kế máy

Nếu thường xuyên phải di chuyển nhiều trạm máy, trọng lượng sẽ ảnh hưởng đáng kể tới người sử dụng.

Máy nhẹ có lợi thế về tính cơ động nhưng cần cân bằng với độ chắc chắn và độ bền kết cấu.

Nên đánh giá tổng thể cả máy + hộp + chân + gương + sào gương + phụ kiện chứ không chỉ trọng lượng thân máy.

16. Thương hiệu máy toàn đạc

Trên thị trường có nhiều thương hiệu máy toàn đạc như Leica, Topcon, Sokkia, Nikon, Trimble, GeoMax, Hi-Target, South, FOIF, Ruide, Satlab, STEC…

Mỗi hãng có nhiều model thuộc các phân khúc khác nhau. Vì vậy không nên kết luận một thương hiệu tốt hơn chỉ dựa trên tên hãng.

Cách lựa chọn hợp lý hơn là:

Xác định nhu cầu → chọn cấp chính xác → chọn chức năng → chọn phân khúc → so sánh model cụ thể.

17. Khả năng sửa chữa và phụ kiện

Đây là tiêu chí thường bị bỏ qua khi mua máy.

Một thiết bị có thông số rất tốt nhưng khó tìm pin, sạc, cáp, linh kiện hoặc khó sửa chữa có thể gây gián đoạn công việc sau vài năm sử dụng.

Trước khi mua nên hỏi rõ:

Bảo hành bao lâu? Có kỹ thuật sửa chữa không? Pin và sạc có sẵn không? Có hỗ trợ kiểm tra và hiệu chỉnh máy không?

Đối với máy cũ, tiêu chí này càng quan trọng.

18. Máy mới hay máy toàn đạc cũ?

Máy cũ có ưu điểm là giá đầu tư thấp hơn, đôi khi cho phép tiếp cận model thuộc phân khúc cao hơn với cùng ngân sách.

Tuy nhiên, phải kiểm tra kỹ:

Độ chính xác góc – EDM – bộ bù – dọi tâm – ống kính – màn hình – bàn phím – pin – bộ nhớ – khả năng truyền dữ liệu – lịch sử sửa chữa.

Không nên quyết định chỉ vì máy có hình thức đẹp.

Bảng tiêu chí chọn máy toàn đạc

Tiêu chí nào quan trọng nhất?

Không có một thông số duy nhất quyết định máy toàn đạc tốt hay không. Với đa số người dùng, có thể ưu tiên theo trình tự:

Độ chính xác phù hợp → EDM → đo không gương → chương trình đo → độ ổn định → độ bền → quản lý dữ liệu → pin → dịch vụ kỹ thuật → giá thành.

Ví dụ, nếu chủ yếu bố trí công trình, nên chú trọng độ chính xác góc, Stake Out, tốc độ Tracking và thao tác phần mềm. Nếu chủ yếu khảo sát địa hình, khả năng đo xa, lưu điểm và xuất dữ liệu lại rất quan trọng.

Nên thử máy trước khi mua như thế nào?

Nếu có điều kiện, nên thử thiết bị ngoài thực tế thay vì chỉ xem catalogue. Có thể kiểm tra đo lặp một điểm, đo gương ở nhiều khoảng cách, thử không gương, kiểm tra dọi tâm, bộ bù, Stake Out, bàn phím, màn hình và xuất dữ liệu.

Với máy đã qua sử dụng, nên kiểm tra kỹ hơn hoặc thực hiện kiểm định/hiệu chỉnh trước khi đưa vào công việc yêu cầu độ chính xác cao.
