Mốc GPS Trong Trắc Địa Là Gì? Cấu Tạo, Phân Loại Và Vai Trò Trong Đo Đạc

Mốc GPS trong trắc địa là điểm mốc được xây dựng hoặc lựa chọn ngoài thực địa, có vị trí được xác định bằng công nghệ định vị vệ tinh GNSS nhằm phục vụ công tác đo đạc, khảo sát địa hình, xây dựng công trình và thành lập lưới khống chế tọa độ. Đây là một trong những thành phần quan trọng giúp kỹ sư trắc địa xác định vị trí các điểm đo, thiết lập hệ tọa độ thống nhất và kiểm soát độ chính xác của dữ liệu khảo sát.

Trong thực tế, mốc GPS được sử dụng phổ biến trong đo đạc địa chính, khảo sát giao thông, xây dựng công trình và các dự án hạ tầng kỹ thuật. Tuy nhiên, không phải ai cũng hiểu rõ mốc GPS là gì, có những loại nào, được xây dựng như thế nào và khác gì so với mốc tọa độ thông thường. Hãy cùng Trắc Địa An Phát tìm hiểu chi tiết trong bài viết dưới đây.

1. Mốc GPS trong trắc địa là gì?

Mốc GPS là cách gọi phổ biến trong ngành trắc địa để chỉ một điểm khống chế tọa độ được xác định bằng phương pháp đo vệ tinh GPS hoặc GNSS. Điểm này thường được đánh dấu cố định trên mặt đất bằng mốc bê tông, đinh kim loại, dấu khắc hoặc kết cấu phù hợp với điều kiện thực địa.

Về mặt kỹ thuật, GPS chỉ là một trong các hệ thống vệ tinh thuộc GNSS. Vì vậy, thuật ngữ mốc khống chế tọa độ GNSS chính xác hơn khi điểm được xác định bằng dữ liệu từ nhiều hệ thống vệ tinh như GPS, GLONASS, Galileo và BeiDou.

Sau khi đo đạc và xử lý số liệu, mốc được xác định tọa độ trong một hệ quy chiếu cụ thể. Tại Việt Nam, nhiều công trình sử dụng hệ tọa độ quốc gia VN-2000 hoặc hệ tọa độ công trình được thiết lập theo yêu cầu kỹ thuật.

Mốc GPS không phải là thiết bị phát tín hiệu định vị và cũng không nhất thiết có bộ phận điện tử bên trong. Về bản chất, đây là điểm vật lý có tọa độ được xác định bằng công nghệ đo vệ tinh, được sử dụng làm cơ sở cho những phép đo tiếp theo.

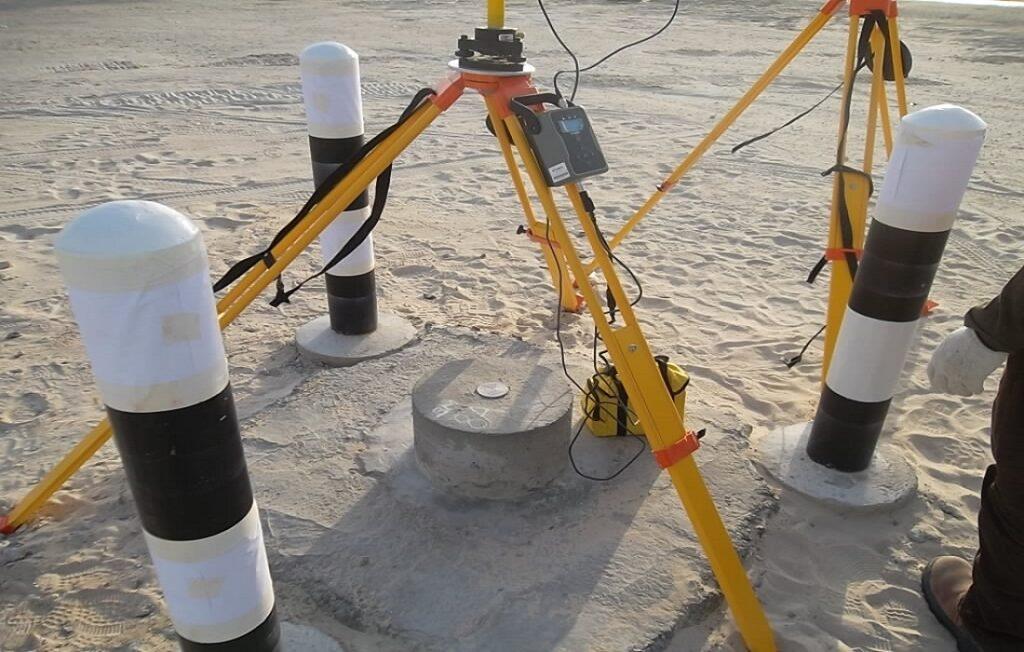

2. Cấu tạo của mốc GPS trong trắc địa

Tùy theo cấp hạng lưới khống chế, mục đích sử dụng và điều kiện địa chất, mốc GPS có thể được thiết kế với hình dạng, kích thước và vật liệu khác nhau. Một mốc khống chế xây dựng cố định thường có các thành phần chính sau:

Thân mốc: Thường được làm bằng bê tông hoặc bê tông cốt thép, có nhiệm vụ bảo vệ vị trí điểm mốc và duy trì sự ổn định trong quá trình sử dụng. Kích thước và kết cấu thân mốc phải phù hợp với yêu cầu kỹ thuật của công trình.

Dấu tâm mốc: Là vị trí xác định chính xác tâm điểm khống chế. Dấu tâm có thể được chế tạo bằng kim loại hoặc vật liệu phù hợp, giúp kỹ sư đặt anten GNSS hoặc thiết bị trắc địa đúng vị trí khi đo.

Ký hiệu và số hiệu mốc: Được sử dụng để nhận dạng, quản lý và tra cứu thông tin. Mỗi mốc trong mạng lưới thường có mã hiệu riêng nhằm tránh nhầm lẫn trong quá trình đo đạc.

Phần móng hoặc kết cấu cố định: Giúp mốc ổn định, hạn chế dịch chuyển do tác động của môi trường. Đối với những mạng lưới yêu cầu độ ổn định cao, kết cấu mốc có thể được thiết kế chuyên biệt.

Không phải mọi mốc GPS đều có cấu tạo bằng bê tông. Trong khảo sát công trình, kỹ sư có thể sử dụng đinh thép, bu lông hoặc dấu mốc gắn trên kết cấu ổn định nếu phương án kỹ thuật cho phép.

3. Các loại mốc GPS thường gặp

Mốc GPS thuộc lưới khống chế tọa độ

Đây là những mốc được sử dụng trong hệ thống lưới khống chế tọa độ, phục vụ việc xác định vị trí và liên kết dữ liệu đo đạc trong một hệ quy chiếu thống nhất.

Các mốc thuộc lưới tọa độ quốc gia phải đáp ứng những yêu cầu kỹ thuật, độ chính xác và quy định quản lý tương ứng. Không nên tự ý sử dụng hoặc thay đổi thông tin của mốc khi chưa xác minh hồ sơ và tình trạng thực tế.

Mốc GPS khống chế công trình

Mốc GPS khống chế công trình được xây dựng để phục vụ khảo sát, thiết kế, bố trí và kiểm tra vị trí các hạng mục trong dự án xây dựng.

Ví dụ, khi triển khai một dự án đường giao thông, đơn vị khảo sát có thể thiết lập các điểm khống chế GNSS dọc tuyến để làm cơ sở đo địa hình và triển khai những công việc tiếp theo.

Các mốc này cần được bố trí tại vị trí ổn định, thuận tiện sử dụng và hạn chế nguy cơ bị phá hủy trong quá trình thi công.

Mốc GPS phục vụ đo đạc địa chính

Mốc khống chế GNSS có thể được sử dụng để phát triển lưới khống chế phục vụ đo đạc địa chính, xác định tọa độ điểm đo và thành lập bản đồ địa chính.

Đối với công tác quản lý đất đai, việc sử dụng mốc phải tuân thủ hệ tọa độ, cấp chính xác và quy trình chuyên môn phù hợp. Cần phân biệt mốc khống chế tọa độ với mốc ranh giới thửa đất, bởi hai loại mốc này có chức năng và ý nghĩa pháp lý khác nhau.

Mốc GPS tạm thời

Mốc tạm thời thường được sử dụng trong những nhiệm vụ khảo sát ngắn hạn, khi cần thiết lập điểm tham chiếu để phục vụ đo đạc tại một khu vực cụ thể.

Mốc có thể được đánh dấu bằng đinh thép, dấu sơn hoặc vật liệu phù hợp. Tuy nhiên, các điểm tạm không nên được mặc định sử dụng lâu dài nếu chưa đánh giá độ ổn định và độ chính xác.

4. Quy trình xây dựng và đo mốc GPS trong trắc địa

Để xây dựng một mốc GPS đáp ứng yêu cầu kỹ thuật, đơn vị trắc địa cần thực hiện các bước từ khảo sát vị trí, chôn mốc đến đo đạc và xử lý số liệu.

Bước 1 – Khảo sát và lựa chọn vị trí đặt mốc: Vị trí cần có nền đất hoặc kết cấu ổn định, thuận tiện tiếp cận và có khả năng quan sát vệ tinh tốt. Nên tránh khu vực có nhiều vật cản, đường dây điện, mái kim loại hoặc bề mặt dễ gây phản xạ tín hiệu GNSS.

Bước 2 – Xây dựng và đánh dấu mốc: Tùy yêu cầu dự án, mốc được xây dựng bằng bê tông hoặc gắn dấu tâm trên kết cấu phù hợp. Quá trình thi công cần bảo đảm vị trí tâm mốc rõ ràng và hạn chế nguy cơ dịch chuyển.

Bước 3 – Tiến hành đo GNSS: Kỹ sư sử dụng máy thu GNSS để quan sát tín hiệu vệ tinh. Đối với lưới khống chế yêu cầu độ chính xác cao, phương pháp đo tĩnh GNSS thường được lựa chọn, kết hợp thời gian quan sát và cấu hình mạng lưới phù hợp. Phương pháp RTK cũng có thể được sử dụng cho những nhiệm vụ đáp ứng yêu cầu kỹ thuật tương ứng.

Bước 4 – Xử lý và bình sai số liệu: Dữ liệu đo được xử lý để xác định tọa độ các điểm. Với mạng lưới khống chế, cần thực hiện tính toán và bình sai theo phương pháp phù hợp nhằm đánh giá độ chính xác và sự thống nhất của mạng lưới.

Bước 5 – Lập hồ sơ bàn giao mốc: Sau khi hoàn thành, đơn vị đo đạc lập tài liệu mô tả vị trí, sơ đồ mốc, tọa độ, hệ quy chiếu, kết quả đánh giá độ chính xác và những thông tin cần thiết để phục vụ quản lý, sử dụng sau này.

5. Vai trò và ứng dụng của mốc GPS trong trắc địa

Mốc GPS có vai trò quan trọng trong việc thiết lập và duy trì hệ thống tọa độ thống nhất. Khi sử dụng các điểm khống chế đáng tin cậy, kỹ sư có thể liên kết kết quả đo từ nhiều thời điểm, nhiều thiết bị hoặc nhiều khu vực khảo sát khác nhau.

Trong đo đạc địa hình, mốc GPS làm cơ sở phát triển lưới khống chế và thu thập dữ liệu tọa độ các điểm địa vật, địa hình. Trong đo đạc địa chính, mốc hỗ trợ xác định vị trí điểm đo và xây dựng dữ liệu bản đồ theo hệ tọa độ quy định.

Đối với xây dựng công trình, mốc GPS được sử dụng để thiết lập hệ tọa độ công trình, phục vụ bố trí tim tuyến, xác định vị trí các hạng mục và kiểm tra kết quả khảo sát. Trong các dự án giao thông, thủy lợi và hạ tầng kỹ thuật, hệ thống mốc khống chế giúp các đơn vị khảo sát và thi công sử dụng dữ liệu tọa độ thống nhất.

Ngoài ra, những mốc GNSS có kết cấu ổn định và được đo lặp theo quy trình phù hợp còn có thể phục vụ quan trắc chuyển dịch, biến dạng bề mặt hoặc nghiên cứu chuyển động kiến tạo. Tuy nhiên, yêu cầu kỹ thuật đối với các nhiệm vụ này thường cao hơn so với đo đạc thông thường.

6. Phân biệt mốc GPS, mốc tọa độ và mốc cao độ

Cần lưu ý rằng các nhóm mốc trên có thể giao nhau về chức năng. Một mốc khống chế GNSS có thể đồng thời mang thông tin tọa độ và độ cao. Tuy nhiên, độ cao trắc địa GNSS và độ cao sử dụng trong hệ thống cao độ công trình không mặc nhiên giống nhau.

7. Mốc GPS có độ chính xác bao nhiêu?

Độ chính xác của mốc GPS không được xác định chỉ dựa trên việc sử dụng máy thu GNSS. Kết quả còn phụ thuộc vào phương pháp đo, thời gian quan sát, khoảng cách đến điểm tham chiếu, chất lượng vệ tinh, mô hình xử lý và quy trình bình sai.

Đối với đo GNSS tĩnh, khi sử dụng thiết bị và phương án đo phù hợp, có thể đạt độ chính xác rất cao trong xác định tọa độ tương đối. Trong khi đó, đo RTK thường cho kết quả ở cấp centimet trong điều kiện thuận lợi.

Tuy nhiên, không nên mặc định rằng mọi mốc đo bằng RTK đều đủ điều kiện trở thành mốc khống chế cho công trình. Việc lựa chọn phương pháp đo phải căn cứ vào yêu cầu độ chính xác và tiêu chuẩn kỹ thuật của từng nhiệm vụ.

Đặc biệt, trạng thái RTK FIX chỉ phản ánh trạng thái nghiệm định vị, không tự chứng minh rằng tọa độ mốc đã chính xác. Người đo vẫn cần kiểm tra hệ tọa độ, tọa độ Base hoặc CORS và thực hiện các phép đo đối chứng cần thiết.

8. Những lưu ý quan trọng khi sử dụng mốc GPS

Trong quá trình sử dụng, cần kiểm tra tình trạng vật lý của mốc trước khi đặt thiết bị đo. Nếu mốc có dấu hiệu bị nghiêng, nứt, lún hoặc dịch chuyển, không nên tiếp tục sử dụng tọa độ cũ khi chưa đánh giá lại.

Khi đo GNSS tại mốc, kỹ sư phải định tâm anten chính xác và xác định đúng chiều cao anten theo quy ước của thiết bị. Sai số định tâm hoặc chiều cao anten có thể ảnh hưởng trực tiếp đến kết quả tọa độ, đặc biệt là thành phần độ cao.

Ngoài ra, cần kiểm tra thông tin hệ quy chiếu và hệ tọa độ trước khi sử dụng. Tại Việt Nam, dữ liệu VN-2000 có thể được thể hiện theo những cấu hình phép chiếu và kinh tuyến trục khác nhau. Việc nhầm lẫn thông số có thể dẫn đến sai lệch đáng kể khi chuyển đổi tọa độ.

Đối với mốc thuộc hệ thống quản lý nhà nước hoặc mốc khống chế được bảo vệ theo quy định, việc sử dụng, bảo vệ và xử lý khi mốc bị hư hỏng cần tuân thủ quy định có liên quan.

9. Thiết bị sử dụng để đo và xây dựng mốc GPS

Để đo và xây dựng hệ thống mốc GPS, các đơn vị trắc địa thường sử dụng máy thu GNSS chuyên dụng có khả năng đo tĩnh, đo RTK hoặc kết hợp nhiều phương pháp.

Đối với công tác thiết lập lưới khống chế, máy GNSS hỗ trợ thu dữ liệu quan sát thô và phần mềm xử lý hậu kỳ là những công cụ quan trọng. Trong khi đó, máy GNSS RTK phù hợp với các nhiệm vụ đo nhanh, phát triển điểm khống chế cấp phù hợp hoặc kiểm tra tọa độ ngoài thực địa.

Bên cạnh máy GNSS, kỹ sư có thể sử dụng máy toàn đạc điện tử để phát triển lưới đo trong khu vực bị che khuất vệ tinh và máy thủy bình để truyền cao độ chính xác.

Việc kết hợp các thiết bị theo phương án kỹ thuật phù hợp giúp nâng cao tính linh hoạt và chất lượng của hệ thống mốc khống chế.
