So Sánh Máy GNSS RTK Và Máy Toàn Đạc Điện Tử – Nên Chọn Loại Nào?
Trong lĩnh vực trắc địa, khảo sát và xây dựng, máy GNSS RTK và máy toàn đạc điện tử là hai thiết bị được sử dụng phổ biến nhất hiện nay. Cả hai đều có khả năng xác định vị trí điểm với độ chính xác cao nhưng nguyên lý hoạt động và môi trường sử dụng khác nhau. GNSS RTK nổi bật về tốc độ, phạm vi khảo sát và khả năng đo tọa độ trực tiếp bằng tín hiệu vệ tinh; trong khi máy toàn đạc có lợi thế khi đo góc, khoảng cách và làm việc tại những khu vực tín hiệu vệ tinh bị hạn chế.
Máy GNSS RTK và máy toàn đạc khác nhau như thế nào?
Máy GNSS RTK sử dụng tín hiệu từ các hệ thống vệ tinh như GPS, GLONASS, Galileo, BeiDou kết hợp dữ liệu hiệu chỉnh từ Base hoặc CORS/NTRIP để xác định tọa độ Rover theo thời gian thực. Trong điều kiện phù hợp, RTK có thể đạt độ chính xác ở mức centimet. Ưu điểm lớn là không cần thông hướng quang học giữa Base và Rover, kỹ sư có thể di chuyển liên tục trên khu vực rộng và thu thập nhiều điểm nhanh chóng.
Máy toàn đạc điện tử hoạt động dựa trên việc đo góc và khoảng cách bằng hệ thống quang học kết hợp EDM. Máy có thể tính tọa độ, cao độ, đo chi tiết và bố trí điểm. Khác với RTK, toàn đạc cần đường ngắm giữa máy và gương hoặc mục tiêu nhưng không phụ thuộc vào khả năng thu tín hiệu vệ tinh. Vì vậy thiết bị rất phù hợp với công trường xây dựng, nhà xưởng, khu đô thị, khu vực nhiều nhà cao tầng hoặc vị trí bị che khuất bầu trời.

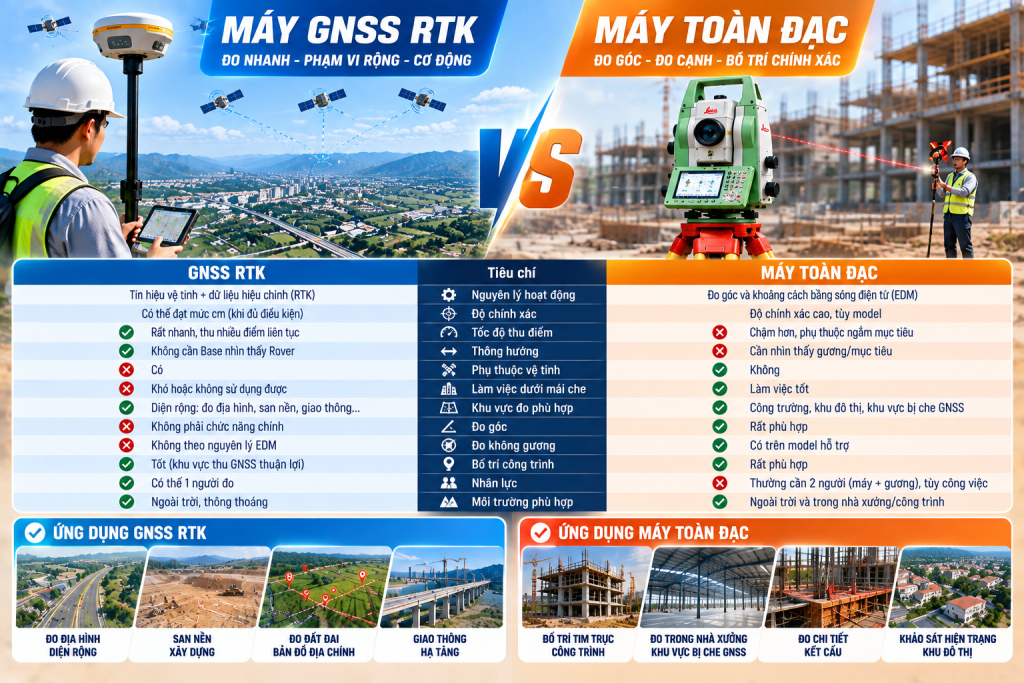

Bảng so sánh GNSS RTK và máy toàn đạc
| Tiêu chí | GNSS RTK | Máy toàn đạc |
|---|---|---|
| Nguyên lý | Định vị vệ tinh + correction | Đo góc + khoảng cách EDM |
| Độ chính xác | Có thể đạt mức cm khi đủ điều kiện | Độ chính xác cao, tùy model và phương pháp |
| Tốc độ thu điểm | Nhanh, lợi thế khi đo diện rộng | Phụ thuộc việc ngắm mục tiêu/chuyển trạm |
| Thông hướng | Không cần Base nhìn thấy Rover | Cần nhìn thấy gương/mục tiêu |
| Phụ thuộc vệ tinh | Có | Không |
| Dưới mái che/nhà xưởng | Khó hoặc không sử dụng được | Có lợi thế |
| Đo khu vực rộng | Rất phù hợp | Có thể thực hiện nhưng thường phải chuyển trạm |
| Đo góc | Không phải chức năng chính | Rất phù hợp |
| Đo không gương | Không theo nguyên lý EDM | Có trên model hỗ trợ |
| Bố trí công trình | Tốt ở khu vực thu GNSS thuận lợi | Rất phù hợp |
| Nhân lực | Nhiều công việc có thể 1 người đo | Thường cần người máy và người gương, tùy công việc |
| Môi trường phù hợp | Ngoài trời, tương đối thông thoáng | Công trường, khu đô thị, vị trí bị che GNSS |
Ưu điểm nổi bật của GNSS RTK
Lợi thế lớn nhất của RTK là tốc độ và tính cơ động. Khi Rover đã nhận correction và có nghiệm tốt, người đo chỉ cần di chuyển tới từng vị trí để lưu điểm. RTK đặc biệt hiệu quả trong đo địa hình, san nền, đường giao thông, khảo sát đất đai, nông nghiệp và các dự án có phạm vi lớn. Nhiều máy hiện đại còn tích hợp IMU bù nghiêng, Radio UHF và CORS/NTRIP giúp công việc ngoài hiện trường thuận tiện hơn. Tuy nhiên, RTK phụ thuộc vào môi trường GNSS; cây rậm, nhà cao tầng, mái che hoặc vật cản lớn có thể làm giảm chất lượng tín hiệu, gây FLOAT hoặc mất FIX.
Ưu điểm nổi bật của máy toàn đạc
Máy toàn đạc có thế mạnh ở khả năng đo góc, đo cạnh và bố trí điểm chính xác, đồng thời không phụ thuộc vệ tinh hay mạng CORS. Thiết bị đặc biệt phù hợp với bố trí tim trục, cột, móng, kết cấu, nhà xưởng và các công trình cần kiểm soát hình học chặt chẽ. Các model có EDM không gương còn cho phép đo trực tiếp tới nhiều bề mặt mà không cần đặt gương. Hạn chế là máy phải thông hướng tới mục tiêu và khi khảo sát diện tích lớn có thể phải chuyển trạm nhiều lần.
GNSS RTK hay máy toàn đạc chính xác hơn?
Không nên khẳng định một thiết bị luôn chính xác hơn thiết bị còn lại. Độ chính xác phụ thuộc vào loại phép đo, model, điều kiện hiện trường và phương pháp kỹ thuật. RTK có thể cho tọa độ centimet rất nhanh ngoài trời nhưng một trạng thái FIX không đảm bảo tọa độ chắc chắn đúng nếu cấu hình sai hệ tọa độ hoặc correction. Máy toàn đạc có độ chính xác góc và cạnh rất cao nhưng kết quả cũng chịu ảnh hưởng bởi đặt trạm, định hướng, dọi tâm, chiều cao máy, chiều cao gương và các sai số thiết bị.
Nên mua GNSS RTK hay máy toàn đạc?
Nếu công việc chủ yếu là khảo sát địa hình diện rộng, san nền, đo nhiều điểm ngoài trời, giao thông hoặc thu thập tọa độ, GNSS RTK thường mang lại năng suất cao hơn. Nếu thường xuyên bố trí xây dựng, đo trong nhà xưởng, khu vực nhiều vật cản, kiểm tra tim trục hoặc cần đo góc chính xác, máy toàn đạc có lợi thế rõ rệt.
Trong thực tế, phương án hiệu quả nhất của nhiều đội trắc địa là kết hợp cả hai thiết bị: dùng GNSS RTK để xây dựng/kiểm tra điểm khống chế và khảo sát nhanh khu vực thông thoáng; sau đó sử dụng máy toàn đạc tại những khu vực bị che khuất hoặc cần bố trí chi tiết.
Kết luận
Có thể ghi nhớ rất đơn giản: GNSS RTK = nhanh, cơ động, mạnh khi khảo sát diện rộng. Máy toàn đạc = đo góc và cạnh chính xác, mạnh trong bố trí công trình và khu vực bị che tín hiệu vệ tinh. Không có thiết bị nào thay thế hoàn toàn thiết bị còn lại; lựa chọn tốt nhất phụ thuộc vào loại công việc, môi trường đo và yêu cầu độ chính xác.
