Tỷ Lệ Bản Đồ Là Gì? Có Mấy Loại Tỷ Lệ Bản Đồ?

Trong trắc địa và bản đồ, tỷ lệ bản đồ là một thông số quan trọng giúp người sử dụng biết được mức độ thu nhỏ của khoảng cách ngoài thực địa khi thể hiện trên bản đồ. Các ký hiệu như 1:500, 1:1.000, 1:2.000 hay 1:10.000 thường xuyên xuất hiện trên bản đồ địa hình, bản đồ địa chính và hồ sơ khảo sát. Hiểu đúng tỷ lệ bản đồ giúp kỹ sư lựa chọn bản đồ phù hợp, đọc khoảng cách và đánh giá mức độ chi tiết của thông tin được thể hiện.

Tỷ lệ bản đồ là gì?

Tỷ lệ bản đồ là tỷ số giữa một độ dài đo trên bản đồ và độ dài tương ứng ngoài thực địa, khi hai đại lượng được quy về cùng một đơn vị.

Tỷ lệ thường được viết dưới dạng:

1 : M

Trong đó 1 là một đơn vị chiều dài trên bản đồ và M là số đơn vị tương ứng ngoài thực địa.

Ví dụ bản đồ tỷ lệ 1:1.000 có nghĩa là:

1 cm trên bản đồ = 1.000 cm ngoài thực địa = 10 m.

Tương tự:

1:500 → 1 cm = 5 m
1:2.000 → 1 cm = 20 m
1:5.000 → 1 cm = 50 m
1:10.000 → 1 cm = 100 m

Đây là cách đơn giản nhất để hiểu ý nghĩa của tỷ lệ bản đồ.

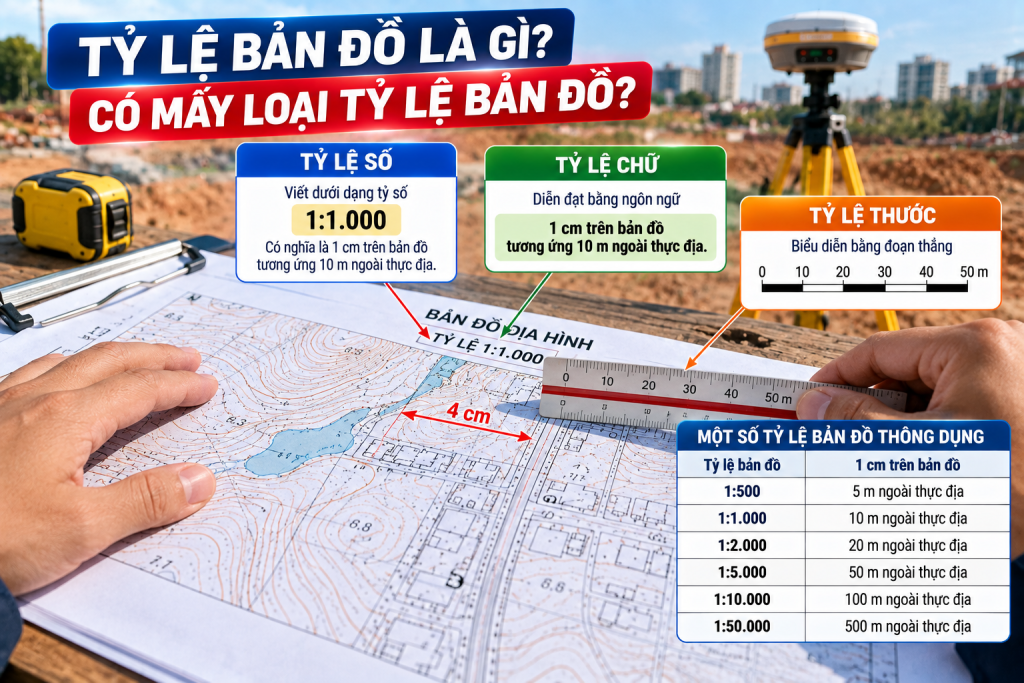

Có mấy loại tỷ lệ bản đồ?

Xét theo cách biểu diễn, tỷ lệ bản đồ thường gặp dưới ba dạng chính: tỷ lệ số, tỷ lệ chữ và tỷ lệ thước. Mỗi dạng thể hiện cùng một mối quan hệ giữa khoảng cách trên bản đồ và ngoài thực địa nhưng theo cách khác nhau.

1. Tỷ lệ số

Tỷ lệ số được biểu diễn dưới dạng phân số hoặc tỷ số, chẳng hạn:

1:500 – 1:1.000 – 1:2.000 – 1:5.000 – 1:10.000.

Đây là dạng rất phổ biến trên bản đồ và bản vẽ trắc địa.

Ví dụ bản đồ 1:2.000:

1 cm trên bản đồ = 2.000 cm = 20 m ngoài thực địa.

Ưu điểm của tỷ lệ số là ngắn gọn, dễ tính toán và không phụ thuộc vào đơn vị cụ thể, miễn là hai đại lượng sử dụng cùng đơn vị.

2. Tỷ lệ chữ

Tỷ lệ chữ diễn đạt trực tiếp mối quan hệ bằng ngôn ngữ.

Ví dụ:

“1 cm trên bản đồ tương ứng 10 m ngoài thực địa.”

Nội dung này tương đương với tỷ lệ 1:1.000.

Tỷ lệ chữ có ưu điểm là dễ hiểu, đặc biệt với người không thường xuyên làm việc với bản đồ.

3. Tỷ lệ thước

Tỷ lệ thước hay tỷ lệ đồ họa được biểu diễn bằng một đoạn thẳng chia thành các khoảng, mỗi khoảng tương ứng với một khoảng cách nhất định ngoài thực địa.

Ví dụ:

0 ─── 10 ─── 20 ─── 30 ─── 40 m

Người sử dụng có thể so sánh trực tiếp khoảng cách trên bản đồ với thước tỷ lệ.

Một ưu điểm quan trọng của tỷ lệ thước là khi bản đồ được phóng to hoặc thu nhỏ đồng bộ, thước tỷ lệ cũng thay đổi kích thước theo bản đồ, nên vẫn có thể hỗ trợ đọc khoảng cách nếu bản in/ảnh được biến đổi đúng tỷ lệ toàn bộ.

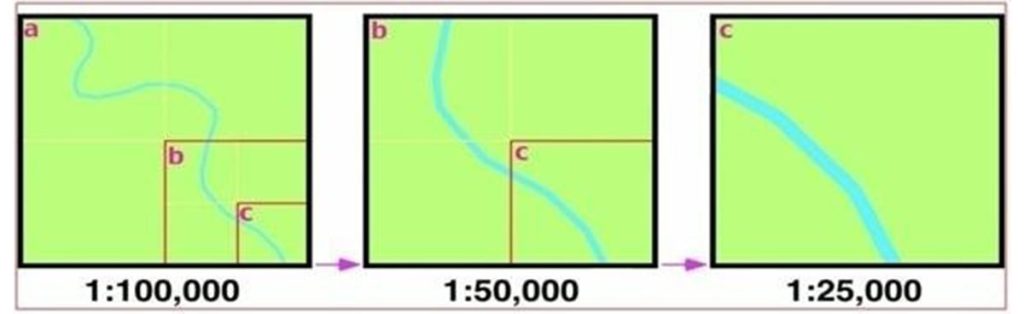

Tỷ lệ bản đồ lớn và tỷ lệ bản đồ nhỏ là gì?

Đây là nội dung rất dễ gây nhầm lẫn. Trong bản đồ học:

Mẫu số càng nhỏ → tỷ lệ càng lớn.
Mẫu số càng lớn → tỷ lệ càng nhỏ.

Ví dụ:

1:500 có tỷ lệ lớn hơn 1:1.000.
1:1.000 có tỷ lệ lớn hơn 1:5.000.
1:5.000 có tỷ lệ lớn hơn 1:50.000.

Lý do là tỷ lệ 1:500 tương đương với phân số 1/500, có giá trị lớn hơn 1/5.000.

Có thể ghi nhớ:

Tỷ lệ lớn → phạm vi thể hiện thường nhỏ hơn → có khả năng thể hiện nhiều chi tiết hơn.

Tỷ lệ nhỏ → phạm vi thể hiện thường rộng hơn → mức độ khái quát cao hơn.

So sánh một số tỷ lệ bản đồ

Mức độ chi tiết thực tế còn phụ thuộc vào mục đích thành lập, quy định kỹ thuật, nội dung bản đồ và phương pháp biểu thị, không chỉ riêng mẫu số tỷ lệ.

Cách tính khoảng cách thực tế từ tỷ lệ bản đồ

Giả sử bản đồ có tỷ lệ 1:2.000, đo được khoảng cách giữa A và B trên bản đồ là 6 cm.

Khoảng cách thực tế là:

6 × 2.000 = 12.000 cm = 120 m.

Như vậy A và B cách nhau khoảng 120 m ngoài thực địa theo phép tính từ bản đồ.

Ngược lại, nếu khoảng cách thực tế là 200 m và cần thể hiện trên bản đồ 1:2.000:

200 m = 20.000 cm

20.000 ÷ 2.000 = 10 cm

Khoảng cách trên bản đồ sẽ là 10 cm.

Tỷ lệ 1:500 có nghĩa là gì?

Tỷ lệ 1:500 nghĩa là một đơn vị trên bản đồ tương ứng với 500 đơn vị cùng loại ngoài thực địa.

Nếu sử dụng centimet:

1 cm bản đồ = 500 cm thực địa = 5 m.

Do có tỷ lệ tương đối lớn, bản đồ 1:500 có khả năng thể hiện chi tiết nhiều đối tượng trong phạm vi khảo sát và thường được sử dụng trong các công việc cần bản đồ chi tiết, tùy yêu cầu kỹ thuật của dự án.

Tỷ lệ 1:1.000 và 1:2.000 khác nhau thế nào?

Bản đồ 1:1.000 có tỷ lệ lớn hơn bản đồ 1:2.000.

Cùng một đoạn dài 100 m ngoài thực địa:

Trên bản đồ 1:1.000 → dài 10 cm.

Trên bản đồ 1:2.000 → dài 5 cm.

Vì đối tượng được thể hiện lớn hơn trên giấy nên bản đồ tỷ lệ 1:1.000 có điều kiện thể hiện nhiều chi tiết hơn so với 1:2.000.

Tỷ lệ bản đồ ảnh hưởng đến độ chi tiết như thế nào?

Tỷ lệ càng lớn thì khả năng thể hiện chi tiết càng cao. Ví dụ trên bản đồ tỷ lệ lớn có thể biểu diễn rõ hơn nhà cửa, đường, mương, hàng rào, cột điện, địa vật và các đặc điểm địa hình tùy quy định thành lập bản đồ.

Ngược lại, trên bản đồ tỷ lệ nhỏ, nhiều đối tượng phải được khái quát hóa, lựa chọn hoặc sử dụng ký hiệu để bản đồ dễ đọc.

Do đó, lựa chọn tỷ lệ phải căn cứ vào mục đích sử dụng chứ không phải cứ tỷ lệ lớn nhất là tốt nhất.

Tỷ lệ bản đồ trong đo đạc trắc địa

Khi thực hiện khảo sát địa hình, tỷ lệ bản đồ là một trong những thông tin cần xác định trước khi tổ chức đo.

Ví dụ, nhiệm vụ khảo sát yêu cầu thành lập bản đồ địa hình tỷ lệ 1:500 thì mật độ điểm đo, mức độ thu thập địa vật và yêu cầu kỹ thuật sẽ phải phù hợp với sản phẩm cần thành lập.

Kỹ sư có thể sử dụng GNSS RTK, máy toàn đạc điện tử, máy thủy bình hoặc UAV tùy địa hình, độ chính xác và yêu cầu của dự án.

Tỷ lệ bản đồ có quyết định độ chính xác đo đạc không?

Tỷ lệ bản đồ có liên quan đến yêu cầu thể hiện và độ chính xác của sản phẩm bản đồ, nhưng không thể chỉ nhìn tỷ lệ để kết luận toàn bộ độ chính xác của một phép đo.

Độ chính xác còn phụ thuộc vào tiêu chuẩn/quy định áp dụng, thiết bị, lưới khống chế, phương pháp đo, chất lượng số liệu và quá trình xử lý.

Ví dụ cùng thành lập bản đồ 1:500 nhưng một bộ dữ liệu đo bằng thiết bị được kiểm tra tốt và quy trình phù hợp có thể đáng tin cậy hơn dữ liệu thu thập không đúng kỹ thuật.

Tỷ lệ bản đồ và tỷ lệ hiển thị trên máy tính

Với bản đồ giấy, tỷ lệ thường gắn với kích thước bản in. Trong môi trường GIS, CAD hoặc bản đồ số, người sử dụng có thể phóng to và thu nhỏ liên tục trên màn hình.

Tuy nhiên, việc zoom bản đồ không làm dữ liệu gốc tự nhiên trở nên chính xác hơn. Một bộ dữ liệu được thành lập ở mức độ chi tiết nhất định không thể chỉ phóng to màn hình rồi coi như dữ liệu của một bản đồ tỷ lệ lớn hơn.

Đây là điểm rất quan trọng khi sử dụng dữ liệu bản đồ số.

Cách đọc nhanh tỷ lệ bản đồ

Có thể ghi nhớ theo bảng đơn giản:

1:500 → 1 cm = 5 m
1:1.000 → 1 cm = 10 m
1:2.000 → 1 cm = 20 m
1:5.000 → 1 cm = 50 m
1:10.000 → 1 cm = 100 m

Công thức tổng quát:

Khoảng cách thực tế = Khoảng cách trên bản đồ × mẫu số tỷ lệ.

Lưu ý phải quy đổi về cùng đơn vị trước khi tính toán.

Kết luận

Tỷ lệ bản đồ là tỷ số giữa khoảng cách trên bản đồ và khoảng cách tương ứng ngoài thực địa. Theo cách biểu diễn, thường gặp 3 dạng: tỷ lệ số, tỷ lệ chữ và tỷ lệ thước.

Điểm quan trọng cần ghi nhớ:

Mẫu số nhỏ → tỷ lệ lớn → thể hiện được nhiều chi tiết hơn.
Mẫu số lớn → tỷ lệ nhỏ → thể hiện phạm vi rộng và khái quát hơn.

Hiểu đúng tỷ lệ bản đồ giúp kỹ sư lựa chọn dữ liệu phù hợp, tính toán khoảng cách và sử dụng bản đồ hiệu quả trong trắc địa, địa chính, xây dựng, quy hoạch và GIS.
