Góc Phương Vị Là Gì? Cách Xác Định Và Ứng Dụng Trong Trắc Địa

Góc phương vị là một khái niệm quan trọng trong trắc địa, bản đồ, định vị GNSS và xây dựng. Hiểu đơn giản, góc phương vị dùng để xác định hướng của một đường thẳng hoặc hướng từ điểm này đến điểm khác so với một hướng chuẩn. Trong thực tế đo đạc, góc phương vị giúp kỹ sư xác định hướng tuyến, bố trí công trình, tính tọa độ và định hướng khi sử dụng máy toàn đạc, GNSS RTK hoặc bản đồ.

Góc phương vị là gì?

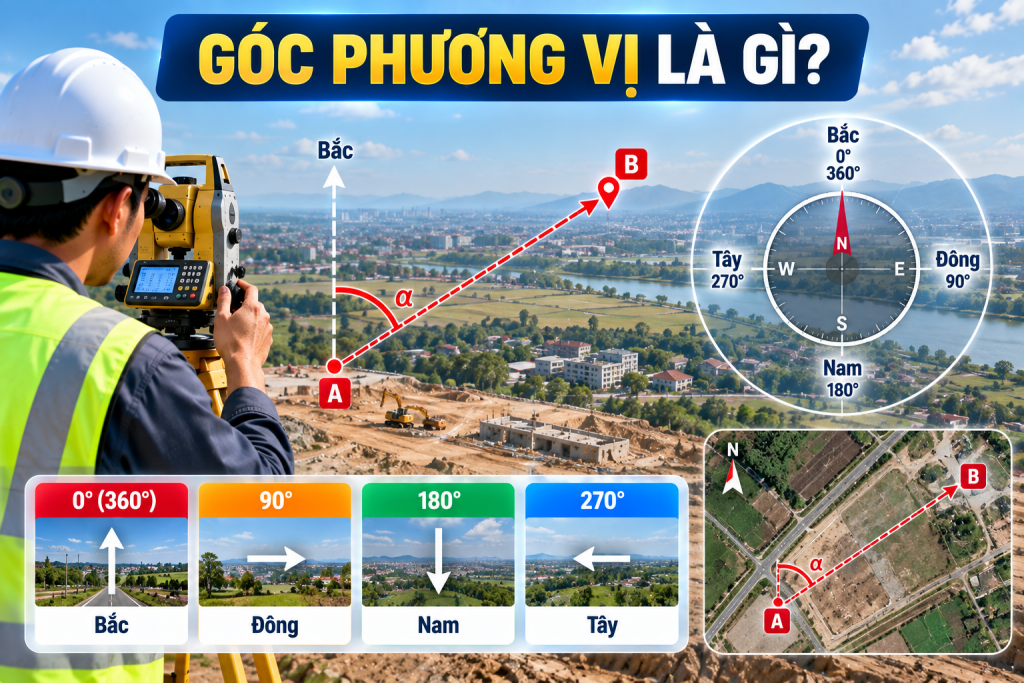

Góc phương vị (Azimuth) là góc nằm trong mặt phẳng ngang, được tính từ hướng Bắc chuẩn đến hướng của đường thẳng cần xác định, thông thường theo chiều kim đồng hồ, với giá trị từ 0° đến 360°.

Ví dụ, nếu đứng tại điểm A và ngắm đến điểm B thì góc phương vị của hướng A → B cho biết đường AB lệch bao nhiêu độ so với hướng Bắc được chọn làm chuẩn.

Có thể ghi nhớ đơn giản:

Bắc = 0° hoặc 360° | Đông = 90° | Nam = 180° | Tây = 270°

Như vậy, nếu một tuyến có góc phương vị 90° thì tuyến đó hướng về phía Đông; 180° hướng Nam; 270° hướng Tây.

Góc phương vị được tính như thế nào?

Giả sử biết tọa độ hai điểm A và B:

A(XA, YA) và B(XB, YB).

Ta xác định chênh lệch tọa độ giữa hai điểm, sau đó tính góc của hướng AB và hiệu chỉnh theo góc phần tư để đưa kết quả về khoảng 0°–360°. Trong thực tế, phần mềm trắc địa hoặc máy toàn đạc thường thực hiện phép tính này tự động.

Điểm quan trọng là phải thống nhất quy ước trục tọa độ và hướng chuẩn trước khi tính. Không nên áp dụng máy móc một công thức nếu chưa xác định X, Y trong hệ đang sử dụng đại diện cho hướng Bắc/Đông như thế nào.

Góc phương vị thuận và nghịch

Một đường thẳng AB có thể xét theo hai hướng A → B và B → A. Hai góc phương vị này khác nhau 180° sau khi quy về khoảng 0°–360°.

Ví dụ, nếu:

A → B = 60°

thì:

B → A = 240°

Quan hệ này được sử dụng thường xuyên trong tính toán và kiểm tra số liệu trắc địa.

Góc phương vị khác góc bằng như thế nào?

Hai khái niệm này rất dễ nhầm. Góc phương vị thể hiện hướng của một đường so với hướng chuẩn, còn góc bằng thường là góc giữa hai hướng ngắm trong mặt phẳng ngang.

Ví dụ tại điểm A, kỹ sư ngắm B rồi quay sang C. Góc tạo bởi hai hướng AB và AC là một góc bằng. Trong khi đó, phương vị AB và phương vị AC được xác định so với hướng chuẩn.

Góc phương vị được ứng dụng để làm gì?

Trong trắc địa, góc phương vị được sử dụng để định hướng đường đo, tính tọa độ điểm, bố trí tim tuyến, chuyển hướng, thành lập lưới khống chế và xử lý số liệu khảo sát. Trong xây dựng và giao thông, phương vị còn được dùng để xác định hướng của tim đường, trục công trình, tuyến ống, tuyến điện và các hạng mục tuyến.

Đối với máy toàn đạc, khi thiết lập trạm máy và điểm định hướng, phương vị giúp xác lập hướng cho hệ thống đo. Từ góc và khoảng cách đo được, phần mềm có thể hỗ trợ tính toán tọa độ các điểm tiếp theo.

Góc phương vị trong GNSS RTK

Máy GNSS RTK xác định tọa độ các điểm với độ chính xác phù hợp theo điều kiện và cấu hình đo. Khi có tọa độ của hai điểm, phần mềm khảo sát có thể tính khoảng cách và phương vị giữa chúng.

Chức năng này rất hữu ích khi Stake Out đường, bố trí tuyến, xác định hướng hoặc kiểm tra vị trí thiết kế ngoài thực địa. Tuy nhiên, kết quả phải dựa trên hệ tọa độ và tham số dự án được thiết lập đúng.

Phân biệt phương vị thật, phương vị từ và phương vị lưới

Tùy hướng Bắc được lấy làm chuẩn, có thể gặp một số khái niệm khác nhau. Phương vị thật tham chiếu theo Bắc địa lý; phương vị từ tham chiếu theo Bắc từ của la bàn; còn phương vị lưới tham chiếu theo hướng Bắc của lưới tọa độ trên bản đồ chiếu.

Trong trắc địa công trình và bản đồ, cần xác định rõ đang sử dụng loại phương vị nào để tránh sai lệch khi chuyển đổi hoặc bố trí hướng ngoài thực địa.

Ví dụ dễ hiểu về góc phương vị

Giả sử từ điểm A nhìn đến điểm B và hướng AB tạo với hướng Bắc một góc 45° theo chiều kim đồng hồ. Khi đó phương vị A → B bằng 45°, nghĩa là B nằm theo hướng Đông Bắc so với A.

Ngược lại, phương vị B → A sẽ là:

45° + 180° = 225°

tương ứng với hướng Tây Nam.

Kết luận

Góc phương vị là góc xác định hướng của một đường thẳng so với hướng Bắc chuẩn, thường được đo theo chiều kim đồng hồ từ 0° đến 360°. Đây là thông số cơ bản nhưng rất quan trọng trong trắc địa, bản đồ, GNSS RTK, máy toàn đạc và bố trí công trình.

Có thể ghi nhớ nhanh:

0° = Bắc → 90° = Đông → 180° = Nam → 270° = Tây → 360° = Bắc.
