Gốc Tọa Độ Là Gì? Mối Liên Hệ Giữa Gốc Tọa Độ Và Hệ Tọa Độ Địa Lý

Trong trắc địa, bản đồ và GNSS, gốc tọa độ là khái niệm nền tảng để xác định vị trí của một điểm. Tuy nhiên, gốc tọa độ thường bị nhầm với hệ tọa độ, hệ quy chiếu, datum hoặc kinh tuyến trục. Hiểu đúng các khái niệm này đặc biệt quan trọng khi sử dụng máy GNSS RTK, máy toàn đạc, bản đồ địa chính hoặc chuyển đổi tọa độ.

Gốc tọa độ là gì?

Hiểu đơn giản, gốc tọa độ là điểm được chọn làm mốc tham chiếu để xác định tọa độ của các điểm khác trong một hệ tọa độ.

Trong hệ tọa độ phẳng hai chiều, gốc tọa độ thường được ký hiệu là O(0,0), là giao điểm của hai trục X và Y.

Ví dụ:

• Điểm O: X = 0, Y = 0.
• Điểm A: X = 100 m, Y = 200 m.

Các giá trị X và Y của điểm A thể hiện vị trí của A so với hệ trục đã xác lập.

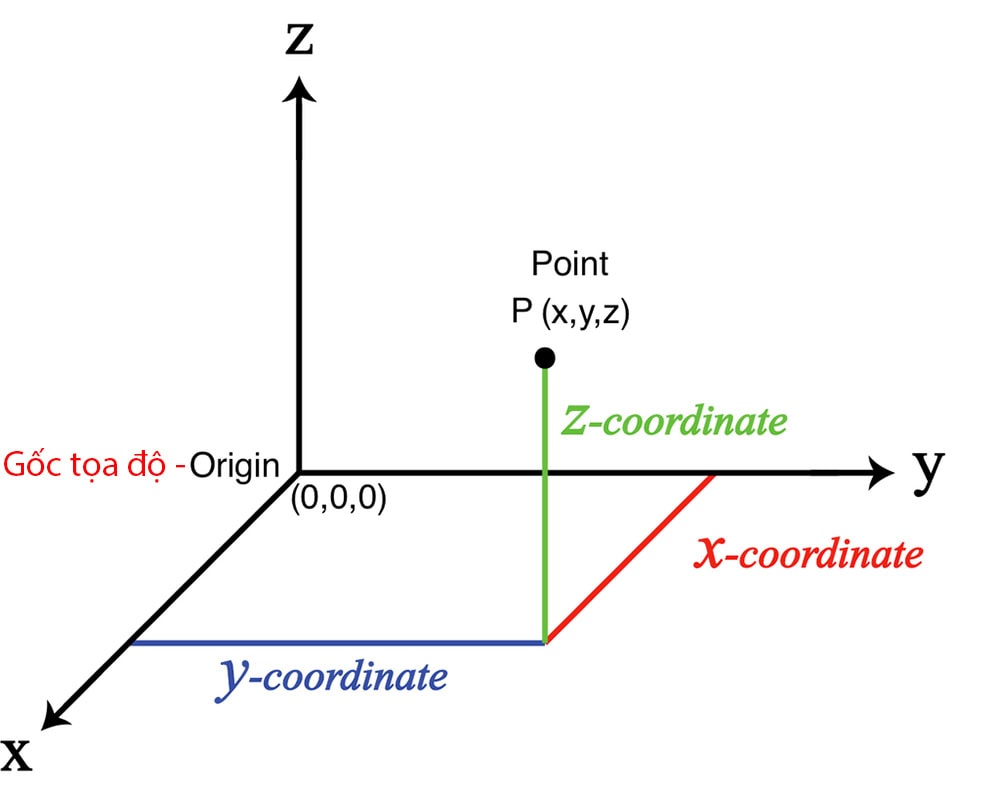

Trong không gian ba chiều, hệ tọa độ Cartesian có ba trục X, Y, Z và gốc tọa độ:O(0,0,0).

Gốc tọa độ không phải lúc nào cũng nằm trên mặt đất

Đây là điểm cần lưu ý trong trắc địa vệ tinh.

Đối với một hệ tọa độ địa tâm, gốc của hệ tọa độ được xác lập gần tâm khối lượng của Trái Đất, thay vì một mốc vật lý nằm trên mặt đất.

Một điểm trên hoặc gần bề mặt Trái Đất khi đó có thể biểu diễn bằng tọa độ Cartesian địa tâm:

X, Y, Z.

Trong GNSS, đây là một trong những cách biểu diễn tọa độ quan trọng trước khi dữ liệu được chuyển sang kinh độ, vĩ độ, độ cao hoặc tọa độ phẳng phục vụ công việc trắc địa.

Hệ tọa độ địa lý là gì?

Hệ tọa độ địa lý – Geographic Coordinate System (GCS) biểu diễn vị trí trên Trái Đất chủ yếu bằng:

Vĩ độ – Latitude (φ)
Kinh độ – Longitude (λ)
và khi cần có thêm độ cao ellipsoid (h).

Ví dụ một vị trí có thể được thể hiện dưới dạng:

20.xxxxxx° N – 105.xxxxxx° E

thay vì X và Y tính bằng mét như trên bản đồ phẳng.

Vĩ độ cho biết vị trí theo hướng Bắc – Nam, còn kinh độ cho biết vị trí theo hướng Đông – Tây theo quy ước của hệ tọa độ.

Gốc của hệ tọa độ địa lý được hiểu như thế nào?

Đối với cách biểu diễn kinh độ – vĩ độ, có thể hình dung điểm tham chiếu cơ bản tại giao của:

Xích đạo: φ = 0°

và

kinh tuyến gốc: λ = 0°.

Kinh tuyến 0° được quy ước đi qua Greenwich.

Tuy nhiên, trong trắc địa hiện đại, chỉ biết kinh tuyến gốc và xích đạo vẫn chưa đủ để định nghĩa hoàn chỉnh một hệ tọa độ địa lý. Cần biết thêm datum/hệ quy chiếu và ellipsoid tham chiếu.

Ellipsoid có vai trò gì?

Trái Đất không phải một quả cầu hoàn hảo. Trong tính toán trắc địa, người ta sử dụng một bề mặt toán học gần với hình dạng Trái Đất gọi là ellipsoid tham chiếu.

Ellipsoid được xác định bởi các tham số hình học, chẳng hạn bán trục lớn và độ dẹt.

Một hệ tọa độ địa lý vì vậy thường gắn với một datum/hệ quy chiếu cụ thể, datum này xác định cách ellipsoid được định vị và định hướng tương quan với Trái Đất.

Đây là lý do hai tọa độ có cùng cách ghi kinh độ và vĩ độ nhưng thuộc hai hệ quy chiếu khác nhau không nên được mặc nhiên coi là cùng một vị trí chính xác.

Gốc tọa độ, hệ tọa độ và hệ quy chiếu khác nhau thế nào?

Có thể phân biệt ngắn gọn:

Đây là các khái niệm liên quan chặt chẽ nhưng không đồng nhất.

Từ tọa độ địa lý đến tọa độ phẳng

Máy GNSS có thể xác định vị trí trong một hệ quy chiếu GNSS và biểu diễn kết quả bằng kinh độ, vĩ độ và độ cao ellipsoid.

Nhưng kỹ sư trắc địa thường cần tọa độ phẳng có đơn vị mét để:

Tính khoảng cách – diện tích – bố trí điểm – thành lập bản đồ – thiết kế công trình.

Do đó cần sử dụng phép chiếu bản đồ và các tham số phù hợp để chuyển từ tọa độ địa lý sang tọa độ phẳng.

Có thể hình dung:

GNSS → hệ quy chiếu → φ, λ, h → phép chiếu → X, Y → tọa độ sử dụng trong dự án.

Kinh tuyến trục có phải gốc tọa độ không?

Không.

Kinh tuyến trục là một tham số quan trọng của một số phép chiếu bản đồ. Nó không đồng nghĩa với gốc tọa độ.

Tương tự, múi chiếu, hệ số tỷ lệ, false easting, false northing cũng là các tham số của hệ tọa độ chiếu chứ không phải bản thân “gốc tọa độ”.

Việc nhầm các khái niệm này có thể dẫn đến cài đặt sai hệ tọa độ trên máy GNSS RTK hoặc phần mềm trắc địa.

False Easting và False Northing là gì?

Trong hệ tọa độ chiếu, người ta có thể cộng thêm các giá trị quy ước vào tọa độ nhằm thuận tiện cho việc biểu diễn và hạn chế tọa độ âm.

Hai khái niệm thường gặp là:

False Easting: giá trị cộng quy ước theo hướng Đông.

False Northing: giá trị cộng quy ước theo hướng Bắc.

Điều này giải thích tại sao tọa độ X, Y ngoài thực tế có thể mang giá trị hàng trăm nghìn hoặc hàng triệu mét mặc dù người sử dụng không ở cách một “mốc gốc vật lý” tương ứng đúng bằng khoảng cách đó.

Mối quan hệ giữa gốc tọa độ và GNSS RTK

Máy GNSS RTK thu tín hiệu vệ tinh và giải vị trí dựa trên hệ quy chiếu GNSS. Để đưa kết quả sang hệ tọa độ của dự án, thiết bị hoặc phần mềm cần sử dụng đúng các tham số chuyển đổi và phép chiếu.

Một quy trình có thể được hình dung như:

Vệ tinh GNSS
↓
Tọa độ không gian X, Y, Z
↓
Kinh độ λ – Vĩ độ φ – Độ cao h
↓
Datum/hệ quy chiếu + phép chiếu
↓
Tọa độ phẳng X, Y sử dụng tại công trình

Vì vậy, máy RTK FIX rất nhanh vẫn có thể cho tọa độ không phù hợp với dự án nếu người dùng cài sai hệ tọa độ hoặc tham số chuyển đổi.

Vì sao cùng một điểm nhưng tọa độ có thể khác nhau?

Một điểm vật lý ngoài thực địa có thể được biểu diễn bằng nhiều bộ tọa độ khác nhau.

Nguyên nhân có thể đến từ việc sử dụng:

Hệ quy chiếu khác nhau – ellipsoid khác nhau – phép chiếu khác nhau – kinh tuyến trục khác nhau – múi chiếu khác nhau – tham số chuyển đổi khác nhau.

Do đó khi nhận một danh sách tọa độ, chỉ hai cột X và Y thường chưa đủ thông tin để tái lập chính xác hệ tọa độ.

Cần biết hệ quy chiếu và các tham số liên quan.

Gốc tọa độ trong hệ tọa độ địa phương

Ngoài hệ tọa độ quốc gia hoặc toàn cầu, công trình có thể xây dựng hệ tọa độ cục bộ.

Ví dụ một dự án nhà xưởng có thể quy ước một điểm:

O = (0,0)

hoặc một giá trị giả định như:

X = 1.000 m; Y = 1.000 m.

Sau đó toàn bộ tim trục và điểm thiết kế được xác định theo hệ này.

Đây là hệ tọa độ công trình/cục bộ, không nên mặc nhiên coi là tọa độ địa lý hoặc tọa độ quốc gia.

Sai gốc hoặc sai hệ tọa độ nguy hiểm thế nào?

Trong khảo sát thông thường, sai cấu hình tọa độ có thể khiến toàn bộ dữ liệu bị dịch chuyển.

Trong bố trí công trình, hậu quả nghiêm trọng hơn:

Sai vị trí cọc → sai tim móng → sai ranh giới → sai tuyến → sai vị trí kết cấu.

Đây là lý do trước khi Stake Out bằng RTK hoặc máy toàn đạc, kỹ sư nên kiểm tra ít nhất một hoặc nhiều điểm khống chế đã biết tọa độ, tùy yêu cầu kỹ thuật.

5 thông tin cần kiểm tra trước khi nhập hệ tọa độ vào RTK

Khi thiết lập dự án GNSS RTK, cần đặc biệt kiểm tra:

1. Hệ quy chiếu/Datum
2. Ellipsoid
3. Phép chiếu bản đồ
4. Kinh tuyến trục/múi chiếu và các tham số chiếu
5. Tham số chuyển đổi hoặc hiệu chỉnh cục bộ nếu dự án yêu cầu

Sau khi cài đặt, nên đo kiểm tra trên mốc đã biết trước khi tiến hành khảo sát hàng loạt.

Gốc tọa độ và hệ tọa độ địa lý có mối liên hệ như thế nào?

Có thể hình dung toàn bộ vấn đề theo chuỗi:

Gốc + hệ trục → xác lập khung tham chiếu → tọa độ mô tả vị trí → datum/ellipsoid gắn hệ với Trái Đất → phép chiếu chuyển sang mặt phẳng → X, Y phục vụ trắc địa.

Như vậy, gốc tọa độ chỉ là một thành phần trong cấu trúc rộng hơn của hệ tọa độ và hệ quy chiếu. Không thể chỉ biết “gốc tọa độ” mà xác định đầy đủ cách biểu diễn vị trí trên Trái Đất.

Kết luận

Gốc tọa độ là điểm tham chiếu để xác định vị trí các điểm trong một hệ tọa độ. Trong hệ Cartesian phẳng, gốc thường được biểu diễn bằng O(0,0); trong hệ địa tâm ba chiều, gốc được xác lập gần tâm khối lượng Trái Đất.

Trong khi đó, hệ tọa độ địa lý biểu diễn vị trí chủ yếu bằng kinh độ và vĩ độ trên một hệ quy chiếu/ellipsoid xác định.

Đối với người sử dụng GNSS RTK, cần đặc biệt phân biệt:

Gốc tọa độ ≠ Datum ≠ Ellipsoid ≠ Kinh tuyến trục ≠ Phép chiếu.

Hiểu đúng mối quan hệ giữa những khái niệm này giúp hạn chế sai sót khi cài đặt hệ tọa độ, chuyển đổi dữ liệu và bố trí công trình.
