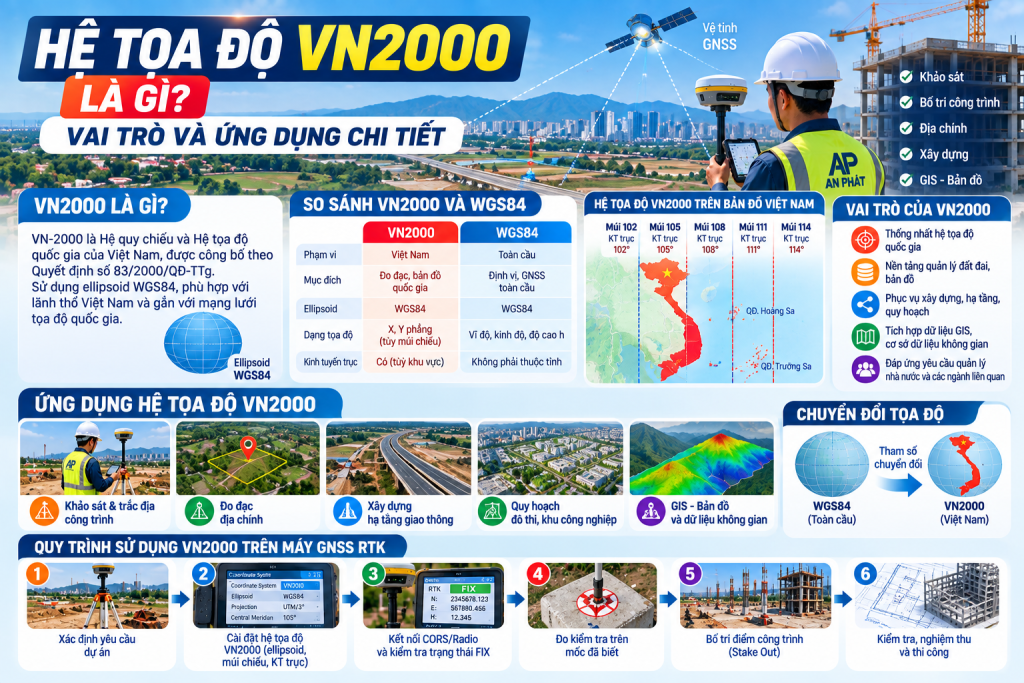

Hệ Tọa Độ VN2000 Là Gì? Vai Trò Và Ứng Dụng Chi Tiết

Hệ tọa độ VN2000 là hệ quy chiếu và hệ tọa độ quốc gia được sử dụng thống nhất trong công tác đo đạc, bản đồ, địa chính, quản lý đất đai, xây dựng và nhiều lĩnh vực liên quan đến dữ liệu không gian tại Việt Nam. Đối với kỹ sư trắc địa, hiểu đúng VN2000 đặc biệt quan trọng khi sử dụng máy GNSS RTK, máy toàn đạc hoặc chuyển đổi dữ liệu giữa các phần mềm, bởi chỉ cần cài đặt sai hệ tọa độ, kinh tuyến trục hay tham số chuyển đổi, kết quả có thể không khớp với mốc và dữ liệu của dự án.

Hệ tọa độ VN2000 là gì?

VN-2000 là Hệ quy chiếu và Hệ tọa độ quốc gia Việt Nam, được công bố sử dụng theo Quyết định số 83/2000/QĐ-TTg ngày 12/7/2000 của Thủ tướng Chính phủ. Hệ thống này được xây dựng nhằm tạo cơ sở tọa độ thống nhất cho hoạt động đo đạc và bản đồ trên phạm vi cả nước.

VN2000 sử dụng ellipsoid WGS84 làm ellipsoid quy chiếu, được định vị phù hợp với lãnh thổ Việt Nam và gắn với mạng lưới tọa độ quốc gia. Vì vậy, VN2000 có liên hệ với WGS84 nhưng VN2000 không phải WGS84 và không thể chỉ chọn ellipsoid WGS84 trên thiết bị rồi mặc định rằng tọa độ đầu ra đã là VN2000.

Các thành phần cần hiểu khi sử dụng VN2000

Một hệ tọa độ không đơn giản chỉ gồm hai giá trị X và Y. Khi làm việc với VN2000 cần quan tâm đến ellipsoid, datum/hệ quy chiếu, phép chiếu bản đồ, múi chiếu, kinh tuyến trục và các tham số chuyển đổi. Đây cũng là nguyên nhân hai file đều được ghi “VN2000” nhưng vẫn có thể không chồng khít nếu chúng sử dụng cấu hình phép chiếu khác nhau.

Có thể hình dung:

VN2000 → Hệ quy chiếu → Ellipsoid → Phép chiếu → Kinh tuyến trục/múi chiếu → Tọa độ phẳng X, Y.

Trong đó, kinh tuyến trục không phải datum mà là một tham số của phép chiếu bản đồ. Đây là hai khái niệm rất dễ bị nhầm khi cài đặt máy GNSS RTK.

Tọa độ X, Y trong VN2000 là gì?

Trong dữ liệu trắc địa thực tế, VN2000 thường được biểu diễn dưới dạng tọa độ phẳng X, Y. Theo quy ước thường gặp trong công tác trắc địa tại Việt Nam, X liên quan đến hướng Bắc và Y liên quan đến hướng Đông trong hệ tọa độ phẳng đang sử dụng.

Ví dụ một điểm có thể được cung cấp dưới dạng:

X = 2.180.XXX,XXX m
Y = 5XX.XXX,XXX m

Tuy nhiên, chỉ có hai con số X và Y vẫn chưa đủ để sử dụng chính xác. Người nhận dữ liệu cần biết thêm hệ tọa độ, múi chiếu, kinh tuyến trục và các thông số liên quan. Ngoài ra, phần mềm quốc tế có thể sử dụng cách ký hiệu Easting/Northing khác với X/Y quen dùng ở Việt Nam, vì vậy phải kiểm tra quy ước trước khi nhập hoặc xuất dữ liệu.

Kinh tuyến trục VN2000 là gì?

Khi biểu diễn bề mặt cong của Trái Đất lên mặt phẳng, cần sử dụng phép chiếu bản đồ. Kinh tuyến trục là kinh tuyến được lựa chọn làm trục tham chiếu quan trọng của múi chiếu.

Tùy phạm vi thành lập bản đồ, tỷ lệ và yêu cầu chuyên môn, kinh tuyến trục sử dụng có thể khác nhau. Vì vậy, không tồn tại một giá trị kinh tuyến trục duy nhất cho tất cả dữ liệu VN2000 trên toàn quốc.

Đây là lý do khi cài đặt hệ tọa độ trên máy RTK, không nên đơn giản chọn “VN2000” rồi bắt đầu đo. Cần xác định chính xác khu vực dự án đang sử dụng kinh tuyến trục và múi chiếu nào.

VN2000 và WGS84 khác nhau như thế nào?

WGS84 là một hệ quy chiếu có phạm vi toàn cầu, được sử dụng rộng rãi trong GNSS và các ứng dụng định vị. VN2000 là hệ quy chiếu và hệ tọa độ quốc gia của Việt Nam. Mặc dù VN2000 sử dụng ellipsoid WGS84, hai khái niệm này không đồng nhất.

Do đó, câu nói “VN2000 chỉ là WGS84 đổi kinh tuyến trục” là không chính xác.

Vai trò của hệ tọa độ VN2000

Vai trò quan trọng nhất của VN2000 là tạo ra một cơ sở tọa độ thống nhất trên phạm vi quốc gia. Khi các hoạt động đo đạc và bản đồ sử dụng chung hệ quy chiếu, dữ liệu từ nhiều khu vực và đơn vị khác nhau có cơ sở để tích hợp, đối chiếu và quản lý.

VN2000 còn gắn với mạng lưới tọa độ quốc gia, tạo nền tảng phục vụ quản lý đất đai, xây dựng cơ sở dữ liệu địa lý, thành lập bản đồ và triển khai các hoạt động khảo sát chuyên ngành.

Ứng dụng VN2000 trong đo đạc địa chính

Đây là một trong những ứng dụng quan trọng của hệ tọa độ quốc gia. Dữ liệu địa chính cần xác định vị trí không gian của thửa đất, mốc giới và các đối tượng liên quan theo quy định chuyên ngành.

Việc sử dụng hệ tọa độ thống nhất giúp dữ liệu từ các khu vực có thể được quản lý và tích hợp trong hệ thống thông tin đất đai.

Cần lưu ý rằng tọa độ GNSS đo ngoài thực địa không tự động trở thành dữ liệu địa chính có giá trị pháp lý chỉ vì đã chuyển sang VN2000; quy trình đo, hồ sơ và yêu cầu chuyên môn vẫn phải tuân theo quy định áp dụng.

Ứng dụng trong khảo sát và xây dựng

Trong xây dựng, VN2000 có thể được sử dụng cho khảo sát địa hình, xây dựng điểm khống chế, xác định vị trí công trình và liên kết dữ liệu dự án với hệ thống tọa độ quốc gia.

Với những dự án lớn như đường giao thông, khu đô thị, khu công nghiệp hoặc công trình hạ tầng, việc sử dụng hệ tọa độ thống nhất giúp các giai đoạn khảo sát – thiết kế – thi công – hoàn công có cơ sở dữ liệu đồng bộ hơn.

Tuy nhiên, một số công trình có thể sử dụng hệ tọa độ cục bộ của dự án, do đó luôn phải kiểm tra yêu cầu kỹ thuật trước khi thiết lập máy.

Ứng dụng trong bản đồ và GIS

VN2000 được sử dụng trong nhiều cơ sở dữ liệu bản đồ và dữ liệu không gian tại Việt Nam. Khi đưa dữ liệu vào GIS, khai báo đúng Coordinate Reference System là điều bắt buộc để các lớp dữ liệu chồng xếp chính xác.

Nếu một lớp ở VN2000 và lớp khác ở WGS84 nhưng phần mềm bị khai báo sai hệ tọa độ, các đối tượng có thể xuất hiện lệch vị trí đáng kể.

Do đó cần phân biệt hai thao tác:

Define/Assign CRS: khai báo dữ liệu hiện tại thuộc hệ nào.

Transform/Reproject: thực sự chuyển tọa độ từ hệ này sang hệ khác.

Gán nhãn VN2000 cho dữ liệu WGS84 không làm tọa độ tự động chuyển thành VN2000.

VN2000 được sử dụng như thế nào trên máy GNSS RTK?

Máy GNSS RTK thu và xử lý tín hiệu từ các hệ thống như GPS, GLONASS, Galileo và BeiDou. Để xuất kết quả theo hệ tọa độ dự án VN2000, phần mềm khảo sát phải được thiết lập đúng hệ quy chiếu và phép chuyển đổi.

Quy trình có thể hình dung:

Vệ tinh GNSS → Máy thu → Nghiệm GNSS → Chuyển đổi hệ quy chiếu → Phép chiếu → X, Y VN2000.

Người dùng cần kiểm tra datum, phép chiếu, kinh tuyến trục, múi chiếu, tham số chuyển đổi và mô hình độ cao nếu cần.

Vì sao RTK báo FIX nhưng tọa độ VN2000 vẫn bị lệch?

Đây là lỗi khá phổ biến. Khi máy báo FIX, điều đó chủ yếu cho biết nghiệm ambiguity RTK đã được giải ở trạng thái cố định theo thuật toán của máy. FIX không xác nhận rằng hệ tọa độ dự án đã được cài chính xác.

Máy vẫn có thể FIX nhưng tọa độ sai nếu tọa độ Base không đúng, chọn sai kinh tuyến trục, sai múi chiếu, sai datum, sai tham số chuyển đổi hoặc localization không chính xác.

Có thể ghi nhớ:

FIX + sai hệ tọa độ = tọa độ vẫn sai.

Vì vậy sau khi cài VN2000 nên đo kiểm tra trên một hoặc nhiều điểm có tọa độ đáng tin cậy trước khi khảo sát chính thức.

Chuyển đổi WGS84 sang VN2000

Việc chuyển từ WGS84 sang VN2000 không nên thực hiện bằng cách cộng hoặc trừ một giá trị cố định vào X và Y. Một phép chuyển đổi đúng cần xem xét hệ quy chiếu nguồn, hệ đích và các tham số chuyển đổi thích hợp.

Với dự án trắc địa, có thể sử dụng tham số chuyển đổi phù hợp hoặc thực hiện localization dựa trên các điểm khống chế đã biết tọa độ. Khi localization, các điểm nên có chất lượng tốt và phân bố hợp lý quanh khu vực đo thay vì tập trung tại một vị trí.

Sau khi tính chuyển đổi, cần sử dụng điểm độc lập để kiểm tra. Không nên sử dụng chính toàn bộ các điểm đã dùng tính tham số rồi coi phần dư nhỏ là bằng chứng duy nhất cho thấy hệ chuyển đổi chính xác.

VN2000 và cao độ có phải cùng một hệ không?

Cần phân biệt tọa độ mặt bằng với hệ độ cao. VN2000 giải quyết hệ quy chiếu và tọa độ quốc gia, trong khi cao độ sử dụng trong dự án còn liên quan tới hệ độ cao và mốc độ cao tương ứng.

Máy GNSS thường xác định độ cao ellipsoid h. Giá trị này không nên mặc định là cao độ sử dụng trong hồ sơ công trình. Để có cao độ phù hợp cần sử dụng mô hình geoid/quasigeoid, tham số hiệu chỉnh hoặc liên kết với các mốc độ cao tùy yêu cầu kỹ thuật.

Các lỗi thường gặp khi sử dụng VN2000

Những sai sót phổ biến gồm nhầm WGS84 với VN2000, nhập sai kinh tuyến trục, chọn sai múi chiếu, đảo X và Y, nhập sai tham số chuyển đổi, sử dụng file hệ tọa độ của dự án khác và không kiểm tra trên mốc chuẩn. Ngoài ra, việc sao chép cấu hình từ máy RTK khác mà không biết nguồn gốc cũng tiềm ẩn rủi ro.

Một quy trình an toàn nên là:

Xác định hệ tọa độ dự án → Kiểm tra kinh tuyến trục/múi chiếu → Cài đặt thiết bị → Kiểm tra mốc → FIX → Đo thử → So sánh tọa độ → Sau đó mới đo đại trà.

Những thông tin cần hỏi khi nhận tọa độ VN2000

Khi một đơn vị chỉ gửi file Excel gồm X, Y và nói rằng đó là “tọa độ VN2000”, kỹ sư nên yêu cầu thêm thông tin. Tối thiểu cần làm rõ hệ quy chiếu, phép chiếu, múi chiếu/kinh tuyến trục, quy ước X-Y và nguồn của các điểm khống chế.

Nếu sử dụng RTK còn cần xác định phương pháp đưa nghiệm GNSS về hệ dự án: tham số chuyển đổi có sẵn hay localization tại hiện trường.

Điều này giúp tránh tình trạng số liệu nhìn hợp lý nhưng thực tế toàn bộ công trình bị dịch hoặc xoay so với hệ thống tọa độ yêu cầu.

Kết luận

Hệ tọa độ VN2000 là Hệ quy chiếu và Hệ tọa độ quốc gia Việt Nam, đóng vai trò nền tảng trong đo đạc, bản đồ, địa chính, GIS, khảo sát và nhiều hoạt động quản lý dữ liệu không gian. VN2000 sử dụng ellipsoid WGS84 nhưng không đồng nghĩa với WGS84, đồng thời việc sử dụng tọa độ VN2000 phải đi kèm đúng phép chiếu, múi chiếu, kinh tuyến trục và tham số chuyển đổi.

Đối với người sử dụng GNSS RTK, có thể ghi nhớ nguyên tắc quan trọng:

Đúng FIX chưa đủ → phải đúng Datum + đúng phép chiếu + đúng kinh tuyến trục + đúng chuyển đổi + kiểm tra đúng mốc.
