Máy Kinh Vĩ Là Gì? Hiểu Đúng Về Công Dụng Máy Kinh Vĩ Trong Trắc Địa

Máy kinh vĩ là thiết bị đo đạc chuyên dùng để đo góc ngang, góc đứng, xác định phương hướng và hỗ trợ bố trí các yếu tố hình học ngoài thực địa. Đây là một trong những thiết bị truyền thống quan trọng của ngành trắc địa và xây dựng. Mặc dù hiện nay máy toàn đạc điện tử đã đảm nhiệm được nhiều chức năng của máy kinh vĩ, thiết bị này vẫn được sử dụng trong những công việc cần đo góc, dóng thẳng, kiểm tra phương hướng và bố trí trục với yêu cầu phù hợp.

Máy kinh vĩ là gì?

Máy kinh vĩ – Theodolite là dụng cụ trắc địa được thiết kế chủ yếu để đo chính xác góc ngang và góc đứng. Máy gồm hệ thống ống kính ngắm có khả năng quay quanh trục đứng và trục ngang, kết hợp với hệ thống đọc góc để xác định hướng ngắm tới mục tiêu.

Có thể hiểu đơn giản: nếu máy thủy bình mạnh về xác định chênh cao, máy kinh vĩ chuyên về đo góc và phương hướng, còn máy toàn đạc điện tử kết hợp đo góc với đo khoảng cách điện tử và xử lý tọa độ.

Máy kinh vĩ đo được những gì?

Chức năng cơ bản nhất của máy kinh vĩ là đo góc ngang. Khi ngắm lần lượt tới hai mục tiêu, máy xác định góc tạo bởi hai hướng ngắm trên mặt phẳng ngang. Đây là phép đo quan trọng trong bố trí công trình, xác định phương và xây dựng lưới trắc địa.

Chức năng thứ hai là đo góc đứng hoặc góc thiên đỉnh tùy cách hiển thị của thiết bị. Từ góc đứng, kết hợp với các số liệu khoảng cách phù hợp, người sử dụng có thể thực hiện một số bài toán xác định độ cao hoặc chênh cao gián tiếp.

Ngoài đo góc, máy kinh vĩ còn đặc biệt hữu ích trong dóng đường thẳng, kiểm tra độ thẳng đứng và chuyển hướng thiết kế ra ngoài thực địa.

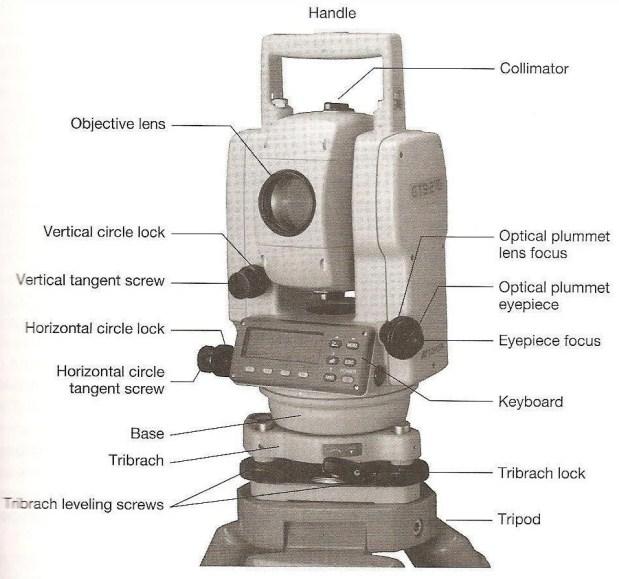

Cấu tạo cơ bản của máy kinh vĩ

Một máy kinh vĩ thường có ống kính ngắm, hệ thống bàn độ ngang, hệ thống đo góc đứng, trục quay, ốc vi động, ốc khóa, bọt thủy hoặc hệ thống cân bằng, bộ phận dọi tâm và đế máy. Với máy kinh vĩ điện tử, giá trị góc được đọc bằng hệ thống điện tử và hiển thị trực tiếp trên màn hình. Điều này giúp thao tác nhanh và giảm việc phải đọc bàn độ quang học theo phương pháp truyền thống.

Nguyên lý hoạt động của máy kinh vĩ

Khi đặt máy tại một điểm, kỹ thuật viên tiến hành định tâm và cân bằng máy. Sau đó ngắm tới hướng thứ nhất để thiết lập hướng ban đầu, tiếp tục quay máy và ngắm tới hướng thứ hai. Chênh lệch giữa hai trị số đọc trên bàn độ ngang chính là góc ngang giữa hai hướng.

Ví dụ hướng A được đặt:

0°00’00”

Sau khi quay tới điểm B, máy hiển thị:

65°30’20”

Khi điều kiện và thao tác đo phù hợp, góc giữa hai hướng A và B được xác định từ hai trị số này.

Nguyên tắc tương tự được áp dụng với phép đo góc đứng.

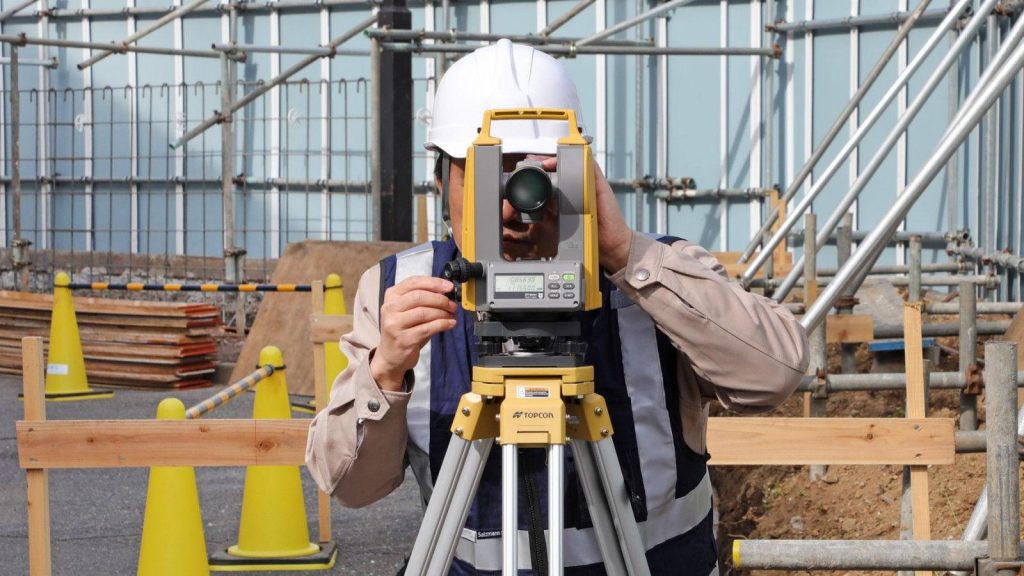

Công dụng thực tế của máy kinh vĩ

1. Đo góc ngang

Đây là công dụng cơ bản nhất. Máy kinh vĩ được sử dụng để xác định góc giữa các hướng ngoài thực địa, phục vụ khảo sát, bố trí và kiểm tra hình học công trình.

Trong các bài thực hành trắc địa, đo góc bằng là một trong những nội dung cơ bản giúp người học hiểu rõ nguyên lý đo đạc trước khi sử dụng những thiết bị hiện đại hơn.

2. Đo góc đứng

Máy có thể đo góc theo phương đứng, hỗ trợ xác định độ dốc hoặc thực hiện các bài toán đo cao gián tiếp khi kết hợp với các đại lượng cần thiết.

Ứng dụng này có thể gặp trong khảo sát địa hình, xây dựng và kiểm tra công trình.

3. Dóng đường thẳng

Một ứng dụng rất thực tế của máy kinh vĩ là dóng thẳng hàng.

Giả sử đã có hai điểm A và B xác định một trục công trình. Kỹ thuật viên đặt máy tại vị trí phù hợp, ngắm theo hướng AB và xác định thêm các điểm nằm trên cùng một đường thẳng.

Phương pháp này có thể được sử dụng trong bố trí trục nhà, hàng cột, móng, tường và các cấu kiện yêu cầu thẳng hàng.

4. Bố trí góc thiết kế

Giả sử bản vẽ yêu cầu bố trí một hướng tạo với trục ban đầu một góc 90°. Máy kinh vĩ có thể thiết lập hướng ban đầu, sau đó quay chính xác một góc 90° để xác định hướng vuông góc.

Tương tự, có thể bố trí các góc khác theo yêu cầu thiết kế.

Ứng dụng này đặc biệt hữu ích trong công tác xác định trục vuông góc, hướng tuyến và bố trí hình học công trình.

5. Bố trí tim trục công trình

Trong xây dựng, máy kinh vĩ có thể được sử dụng để xác định và kiểm tra tim trục của móng, cột hoặc các kết cấu khác.

Ví dụ, sau khi có trục A và trục 1, kỹ thuật viên có thể sử dụng máy để tạo các hướng song song hoặc vuông góc theo phương án bố trí, từ đó xác định hệ thống trục phục vụ thi công.

Tuy nhiên, với những dự án sử dụng hệ tọa độ và số lượng điểm bố trí lớn, máy toàn đạc điện tử thường thuận tiện hơn vì có khả năng xử lý tọa độ trực tiếp.

6. Kiểm tra độ thẳng đứng của công trình

Máy kinh vĩ có thể hỗ trợ kiểm tra phương đứng của cột, tường, kết cấu thép, tháp hoặc các cấu kiện cao theo phương pháp đo phù hợp.

Kỹ thuật viên quan sát mục tiêu ở các cao độ khác nhau và đánh giá sự thay đổi vị trí theo phương ngang. Qua đó có thể kiểm tra mức độ lệch của cấu kiện so với phương yêu cầu.

Đây là một trong những ứng dụng thực tế của máy kinh vĩ trong thi công và lắp dựng.

7. Xác định hướng tuyến

Trong các công trình tuyến như đường giao thông, kênh, đường ống và một số công trình hạ tầng, máy kinh vĩ có thể hỗ trợ xác định hướng và bố trí các điểm nằm trên tuyến.

Tuy nhiên, trong các dự án hiện đại, công việc này thường được kết hợp hoặc thay thế bằng máy toàn đạc và GNSS RTK để nâng cao năng suất.

Máy kinh vĩ có đo được khoảng cách không?

Đây là điểm cần hiểu đúng. Chức năng chính của máy kinh vĩ là đo góc chứ không phải đo khoảng cách điện tử như máy toàn đạc.

Một số phương pháp trắc địa truyền thống có thể sử dụng chỉ chữ thập, mia và các quan hệ hình học để ước tính hoặc xác định khoảng cách gián tiếp, nhưng không nên hiểu rằng máy kinh vĩ thông thường có EDM giống máy toàn đạc.

Đây cũng là một trong những khác biệt lớn nhất giữa hai loại thiết bị.

Máy kinh vĩ có đo cao độ được không?

Máy kinh vĩ có thể tham gia phương pháp đo cao lượng giác, trong đó chênh cao được xác định từ góc đứng kết hợp khoảng cách và chiều cao thiết bị/mục tiêu.

Tuy nhiên, khi nhiệm vụ chính là truyền cao độ chính xác, máy thủy bình thường phù hợp hơn. Máy kinh vĩ không nên được xem là thiết bị thay thế hoàn toàn máy thủy bình.

Các loại máy kinh vĩ

Máy kinh vĩ quang cơ

Đây là dòng thiết bị truyền thống. Người sử dụng quan sát và đọc trị số góc thông qua hệ thống quang học. Thiết bị có ưu điểm về nguyên lý cơ khí rõ ràng nhưng thao tác và đọc số thường đòi hỏi kỹ năng cao hơn.

Máy kinh vĩ điện tử

Máy kinh vĩ điện tử – Digital Theodolite sử dụng hệ thống đọc góc điện tử và hiển thị kết quả trên màn hình.

Người dùng có thể đọc trực tiếp giá trị góc, giúp thao tác nhanh và thuận tiện hơn. Một số thương hiệu có các dòng kinh vĩ điện tử phục vụ xây dựng và trắc địa.

Phân biệt máy kinh vĩ, máy toàn đạc và máy thủy bình

Có thể ghi nhớ đơn giản:

Máy kinh vĩ → mạnh về GÓC

Máy thủy bình → mạnh về CAO ĐỘ

Máy toàn đạc → GÓC + KHOẢNG CÁCH + TỌA ĐỘ

Máy kinh vĩ và máy toàn đạc khác nhau ở đâu?

Hai thiết bị có ngoại hình và nguyên lý ngắm khá giống nhau nên người mới thường nhầm lẫn.

Khác biệt quan trọng là máy toàn đạc được tích hợp EDM để đo khoảng cách điện tử, đồng thời có bộ xử lý và chương trình tính toán tọa độ.

Ví dụ khi cần bố trí điểm có tọa độ X, Y, máy toàn đạc có thể sử dụng chương trình Stake Out để hướng dẫn đưa gương tới vị trí thiết kế.

Với máy kinh vĩ, người dùng chủ yếu làm việc với góc và hướng, vì vậy những bài toán tọa độ phức tạp thường cần thêm phép tính và phương pháp đo khác.

Máy kinh vĩ có còn được sử dụng hiện nay không?

Có. Tuy nhiên phạm vi sử dụng đã thay đổi đáng kể do sự phát triển của máy toàn đạc và GNSS RTK.

Máy kinh vĩ vẫn phù hợp với đo góc, dóng thẳng, kiểm tra phương đứng, bố trí hướng và các công việc xây dựng không cần xử lý tọa độ phức tạp. Thiết bị cũng rất hữu ích trong đào tạo trắc địa vì giúp người học hiểu rõ bản chất của phép đo góc.

Đối với dự án cần đo tọa độ hàng loạt, bố trí nhiều điểm thiết kế hoặc khảo sát địa hình, máy toàn đạc thường mang lại hiệu suất cao hơn.

Khi nào nên chọn máy kinh vĩ?

Nếu công việc chủ yếu là đo góc + dóng thẳng + bố trí hướng + kiểm tra phương đứng, máy kinh vĩ có thể là lựa chọn phù hợp.

Nếu cần đo khoảng cách + tọa độ + khảo sát địa hình + Stake Out, nên cân nhắc máy toàn đạc.

Nếu chủ yếu cần truyền và kiểm tra cao độ, máy thủy bình thường phù hợp hơn.

Nếu cần đo tọa độ nhanh trên phạm vi rộng và khu vực thông thoáng, GNSS RTK có nhiều lợi thế.
