Máy Quét SLAM 3D LiDAR Là Gì? Đột Phá Công Nghệ Đo Đạc 4.0

Trong thời đại chuyển đổi số, ngành trắc địa đang có những bước phát triển mạnh mẽ nhờ sự xuất hiện của các công nghệ đo đạc tiên tiến. Nếu như trước đây, việc khảo sát công trình chủ yếu dựa vào máy toàn đạc điện tử, máy GNSS RTK hoặc những phương pháp đo đạc truyền thống thì hiện nay, máy quét SLAM 3D LiDAR đang mở ra một hướng tiếp cận hoàn toàn mới.

Công nghệ này cho phép thu thập hàng trăm nghìn đến hàng triệu điểm dữ liệu mỗi giây, tái tạo không gian thực tế thành mô hình ba chiều và hỗ trợ kỹ sư khảo sát nhanh chóng tại những khu vực phức tạp.

Vậy máy quét SLAM 3D LiDAR là gì, hoạt động như thế nào và có những ứng dụng gì trong ngành trắc địa? Hãy cùng Trắc Địa An Phát tìm hiểu chi tiết trong bài viết dưới đây.

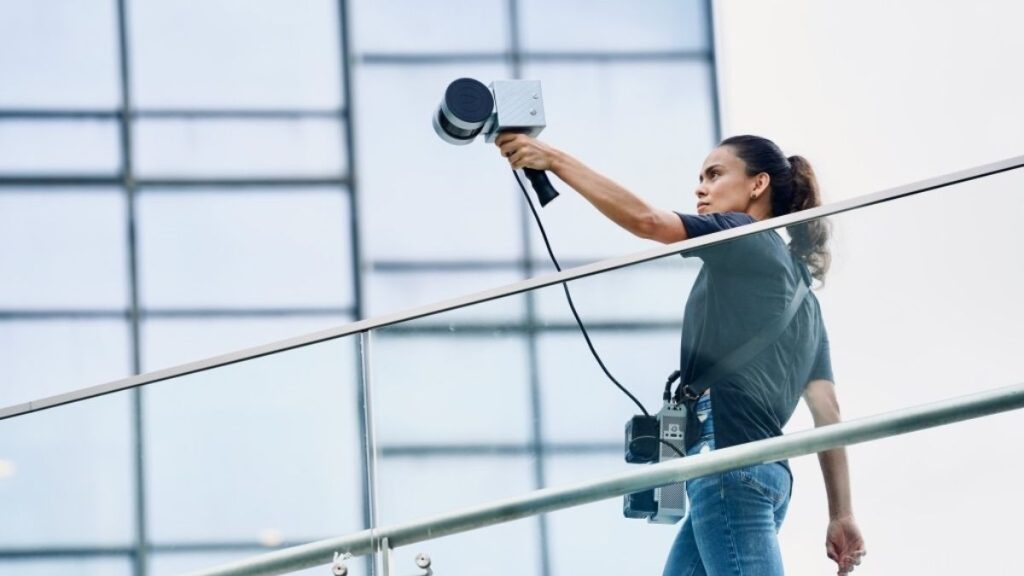

1. Máy quét SLAM 3D LiDAR là gì?

Máy quét SLAM 3D LiDAR là thiết bị đo đạc không gian ba chiều kết hợp công nghệ quét laser LiDAR với thuật toán SLAM, cho phép thiết bị vừa xác định chuyển động của chính mình, vừa xây dựng bản đồ môi trường xung quanh trong quá trình di chuyển.

Trong đó:

• LiDAR (Light Detection and Ranging): Công nghệ sử dụng tia laser để đo khoảng cách đến vật thể và thu thập dữ liệu hình học không gian.

• SLAM (Simultaneous Localization and Mapping): Thuật toán định vị và lập bản đồ đồng thời, giúp thiết bị ước tính vị trí khi di chuyển trong môi trường chưa có bản đồ chi tiết.

• Point Cloud (Đám mây điểm): Tập hợp các điểm dữ liệu ba chiều được tạo ra trong quá trình quét, thể hiện hình dạng và cấu trúc của các đối tượng thực tế.

Điểm khác biệt lớn nhất của máy quét SLAM 3D LiDAR so với máy quét laser 3D tĩnh là khả năng thu thập dữ liệu trong khi người vận hành di chuyển.

Thay vì phải đặt thiết bị cố định tại nhiều vị trí, kỹ sư có thể mang máy đi qua khu vực khảo sát để ghi nhận không gian một cách liên tục.

Nhờ đó, công nghệ SLAM LiDAR đặc biệt phù hợp với các công việc khảo sát nhà xưởng, công trình xây dựng, đường hầm, hành lang kỹ thuật và những khu vực có kết cấu phức tạp.

2. Nguyên lý hoạt động của công nghệ SLAM 3D LiDAR

Máy quét SLAM 3D LiDAR hoạt động dựa trên sự kết hợp giữa cảm biến laser, cảm biến chuyển động và thuật toán xử lý dữ liệu.

2.1. Phát tia laser và xác định khoảng cách

Trong quá trình quét, cảm biến LiDAR liên tục phát các chùm tia laser về phía môi trường xung quanh.

Khi tia laser gặp bề mặt vật thể, tín hiệu phản hồi được cảm biến tiếp nhận. Hệ thống sử dụng thông tin từ tín hiệu phản hồi để tính toán khoảng cách đến vật thể.

Từ dữ liệu khoảng cách và hướng phát tia, thiết bị xác định vị trí các điểm trong hệ tọa độ của cảm biến.

Quá trình này diễn ra liên tục với tốc độ cao, tạo ra số lượng lớn điểm đo trong không gian.

2.2. Theo dõi chuyển động bằng thuật toán SLAM

Khi người sử dụng di chuyển, vị trí và hướng của máy quét liên tục thay đổi.

Thuật toán SLAM phân tích các đặc điểm hình học trong những lần quét liên tiếp để ước tính sự thay đổi vị trí của thiết bị.

Nhiều dòng máy còn kết hợp cảm biến quán tính IMU nhằm hỗ trợ theo dõi gia tốc và chuyển động quay.

Thông qua quá trình xử lý này, thiết bị có thể ghép nối dữ liệu từ nhiều vị trí quét khác nhau để xây dựng bản đồ không gian tương đối thống nhất.

2.3. Tạo đám mây điểm 3D

Dữ liệu được thu thập từ cảm biến LiDAR sẽ được xử lý để tạo thành đám mây điểm ba chiều.

Mỗi điểm thường chứa thông tin tọa độ X, Y, Z và có thể kèm theo các thuộc tính như cường độ phản xạ hoặc màu sắc, tùy cấu hình thiết bị.

Khi hàng triệu điểm được kết hợp, hệ thống có thể tái hiện hình dạng của tường, sàn, trần, cột, đường giao thông, địa hình và nhiều đối tượng khác.

Đám mây điểm là nguồn dữ liệu quan trọng phục vụ dựng mô hình 3D, lập bản vẽ hiện trạng và phân tích không gian.

2.4. Xử lý và xuất dữ liệu

Sau khi hoàn thành quá trình quét, dữ liệu được đưa vào phần mềm chuyên dụng để xử lý.

Các bước xử lý có thể bao gồm:

• Tối ưu quỹ đạo di chuyển và hiệu chỉnh sai số SLAM.
• Ghép nối, lọc nhiễu và kiểm tra đám mây điểm.
• Liên kết dữ liệu với hệ tọa độ công trình hoặc hệ tọa độ địa lý.
• Phân loại đối tượng và trích xuất thông tin hình học.
• Xuất dữ liệu phục vụ CAD, BIM, GIS hoặc phần mềm mô hình hóa 3D.

Tùy theo thiết bị và phần mềm, dữ liệu có thể được xuất dưới những định dạng phổ biến như LAS, LAZ, E57 hoặc PLY.

3. Ưu điểm nổi bật của máy quét SLAM 3D LiDAR

3.1. Tốc độ khảo sát nhanh, nâng cao năng suất

Một trong những lợi ích lớn nhất của công nghệ SLAM LiDAR là khả năng thu thập lượng lớn dữ liệu trong thời gian ngắn. Thay vì đo từng điểm bằng phương pháp truyền thống, thiết bị có thể quét liên tục khi di chuyển qua khu vực khảo sát. Điều này giúp giảm thời gian thu thập dữ liệu ngoài thực địa, đặc biệt đối với những công trình có nhiều chi tiết hình học.

3.2. Khảo sát linh hoạt tại khu vực không có tín hiệu GNSS

Máy GNSS RTK thường cần tín hiệu vệ tinh và dữ liệu hiệu chỉnh để xác định tọa độ chính xác. Trong khi đó, công nghệ SLAM có thể ước tính chuyển động và xây dựng bản đồ dựa trên dữ liệu cảm biến, không nhất thiết phải duy trì tín hiệu vệ tinh liên tục.

Nhờ vậy, máy quét SLAM LiDAR có thể hoạt động tại các khu vực như tầng hầm, nhà xưởng, đường hầm hoặc bên trong công trình. Tuy nhiên, khi cần đưa dữ liệu vào hệ tọa độ tuyệt đối, người sử dụng vẫn phải áp dụng phương pháp định vị hoặc sử dụng điểm khống chế phù hợp.

3.3. Thu thập dữ liệu không gian chi tiết

Công nghệ LiDAR cho phép ghi nhận nhiều bề mặt và cấu trúc của đối tượng khảo sát.

Dữ liệu đám mây điểm có thể thể hiện hình dạng tổng thể của công trình, đồng thời cung cấp thông tin hình học phục vụ đo kích thước, kiểm tra khoảng cách và dựng mô hình.

Khả năng khai thác chi tiết phụ thuộc vào mật độ điểm, khoảng cách quét, độ chính xác của cảm biến và chất lượng xử lý dữ liệu.

3.4. Hỗ trợ số hóa và lưu trữ hiện trạng công trình

Dữ liệu 3D thu thập bằng máy quét SLAM LiDAR có thể được lưu trữ để phục vụ nhiều mục đích khác nhau.

Chẳng hạn, một bộ dữ liệu khảo sát nhà xưởng có thể được sử dụng để lập bản vẽ hiện trạng, nghiên cứu phương án cải tạo hoặc xây dựng mô hình quản lý tài sản.

Việc lưu trữ dữ liệu không gian còn giúp đơn vị quản lý có cơ sở đối chiếu hiện trạng công trình giữa các thời điểm khảo sát.

3.5. Giảm thao tác thiết lập trạm đo

Với máy quét laser 3D tĩnh, kỹ sư thường phải lựa chọn nhiều vị trí đặt máy để đảm bảo bao phủ khu vực khảo sát. Trong khi đó, thiết bị SLAM LiDAR có thể thu thập dữ liệu khi di chuyển, giảm số lần thiết lập trạm cố định. Dù vậy, người vận hành vẫn cần lập kế hoạch đường quét, duy trì vùng dữ liệu chồng lấn và kiểm soát sai số tích lũy để đảm bảo chất lượng kết quả.

4. Ứng dụng của máy quét SLAM 3D LiDAR trong ngành trắc địa

4.1. Khảo sát địa hình và công trình hạ tầng

Máy quét SLAM LiDAR có thể hỗ trợ thu thập dữ liệu địa hình, mặt đường, taluy, hành lang giao thông và các hạng mục hạ tầng. Dữ liệu đám mây điểm có thể được xử lý để xây dựng mô hình bề mặt, trích xuất mặt cắt hoặc phục vụ phân tích hiện trạng công trình. Đối với những khu vực có yêu cầu độ chính xác cao, cần kết hợp với hệ thống điểm khống chế và quy trình kiểm tra phù hợp.

4.2. Khảo sát nhà xưởng và công trình công nghiệp

Nhà xưởng thường có nhiều cột, dầm, đường ống, thiết bị và các kết cấu phức tạp. Công nghệ SLAM LiDAR giúp thu thập hình học không gian trong quá trình di chuyển qua những khu vực này. Dữ liệu thu được hỗ trợ lập mô hình hiện trạng, kiểm tra không gian lắp đặt thiết bị và chuẩn bị phương án cải tạo nhà máy.

4.3. Xây dựng mô hình BIM

BIM (Building Information Modeling) là phương pháp quản lý thông tin công trình thông qua mô hình số. Trong quy trình Scan-to-BIM, dữ liệu đám mây điểm từ máy quét SLAM LiDAR được sử dụng làm cơ sở để dựng lại hình học công trình. Các đối tượng như tường, sàn, cột, dầm và hệ thống kỹ thuật có thể được mô hình hóa dựa trên dữ liệu khảo sát thực tế. Điều này giúp nâng cao khả năng đối chiếu giữa thiết kế và hiện trạng.

4.4. Xây dựng bản sao số Digital Twin

Digital Twin là mô hình số đại diện cho một đối tượng hoặc hệ thống thực tế, có thể được liên kết với dữ liệu quản lý và vận hành. Máy quét SLAM LiDAR đóng vai trò thu thập dữ liệu hình học ban đầu để phục vụ xây dựng mô hình không gian. Khi kết hợp với những hệ thống dữ liệu khác, mô hình này có thể hỗ trợ quản lý tài sản, theo dõi thay đổi và lập kế hoạch bảo trì công trình.

4.5. Khảo sát kiến trúc và công trình di sản

Đối với công trình kiến trúc có hình dạng phức tạp, việc đo thủ công từng kích thước có thể mất nhiều thời gian. Máy quét SLAM LiDAR giúp ghi nhận không gian tổng thể và tạo dữ liệu 3D phục vụ lập hồ sơ hiện trạng. Công nghệ này có thể hỗ trợ khảo sát các công trình kiến trúc, nhà cổ và không gian cần lưu trữ dữ liệu hình học phục vụ nghiên cứu hoặc bảo tồn.

4.6. Khảo sát đường hầm và công trình ngầm

Đường hầm, tầng hầm và hành lang kỹ thuật là những môi trường thường không có tín hiệu GNSS. Nhờ khả năng hoạt động dựa trên thuật toán SLAM, thiết bị có thể hỗ trợ thu thập dữ liệu hình học tại các khu vực này. Tuy nhiên, môi trường có hình học lặp lại hoặc thiếu đặc trưng có thể khiến thuật toán SLAM khó xác định chuyển động chính xác. Vì vậy, cần lựa chọn lộ trình quét và bố trí điểm kiểm tra hợp lý.

5. So sánh máy quét SLAM 3D LiDAR với các thiết bị trắc địa truyền thống

Tiêu chí	Máy SLAM 3D LiDAR	Máy GNSS RTK	Máy toàn đạc điện tử
Nguyên lý	Quét laser kết hợp định vị SLAM	Định vị vệ tinh	Đo góc và khoảng cách
Dữ liệu chính	Đám mây điểm 3D	Tọa độ điểm	Tọa độ, góc, khoảng cách
Phương pháp khảo sát	Quét liên tục khi di chuyển	Đo từng điểm	Đo từng điểm hoặc theo chương trình
Làm việc trong nhà	Có thể	Hạn chế	Có
Phụ thuộc GNSS	Không bắt buộc để lập bản đồ tương đối	Có	Không
Khảo sát không gian phức tạp	Có lợi thế về tốc độ thu dữ liệu	Hạn chế tại nơi khuất vệ tinh	Phụ thuộc tầm ngắm
Kiểm soát tọa độ tuyệt đối	Thường cần điểm khống chế hoặc giải pháp định vị	Có thể đạt độ chính xác cao khi RTK FIX	Có thể đạt độ chính xác cao theo quy trình đo
Ứng dụng nổi bật	Quét hiện trạng, BIM, Digital Twin	Địa hình, địa chính, bố trí điểm	Bố trí công trình, quan trắc, đo chi tiết

Mỗi loại thiết bị có những ưu điểm riêng và phù hợp với từng nhiệm vụ đo đạc.

Trong thực tế, việc kết hợp máy quét SLAM LiDAR với GNSS RTK và máy toàn đạc điện tử thường mang lại hiệu quả cao hơn so với việc chỉ sử dụng một công nghệ duy nhất.

6. Máy quét SLAM 3D LiDAR có chính xác không?

Độ chính xác là một trong những yếu tố quan trọng nhất khi lựa chọn thiết bị khảo sát 3D.

Máy quét SLAM LiDAR có thể đạt độ chính xác tương đối cấp centimet hoặc tốt hơn tùy theo thiết bị, phương pháp đo và điều kiện khảo sát.

Tuy nhiên, cần phân biệt ba yếu tố:

Độ chính xác đo khoảng cách: Thể hiện khả năng cảm biến LiDAR xác định khoảng cách đến bề mặt vật thể.

Độ chính xác tương đối của đám mây điểm: Thể hiện mức độ phù hợp hình học giữa các điểm và các đối tượng trong mô hình.

Độ chính xác tọa độ tuyệt đối: Thể hiện mức độ chính xác của dữ liệu khi được liên kết với hệ tọa độ thực tế.

Một bộ dữ liệu có hình dạng tương đối chính xác vẫn có thể bị sai lệch vị trí hoặc hướng nếu chưa được liên kết đúng với hệ tọa độ công trình.

Vì vậy, đối với những dự án yêu cầu độ chính xác cao, kỹ sư cần sử dụng điểm khống chế, điểm kiểm tra độc lập và quy trình đánh giá sai số phù hợp.

7. Những yếu tố cần quan tâm khi lựa chọn máy quét SLAM 3D LiDAR

Khi lựa chọn thiết bị, người sử dụng không nên chỉ dựa vào tốc độ quét hoặc số lượng kênh LiDAR.

Trước hết, cần xem xét độ chính xác thực tế và tầm quét hiệu quả để đảm bảo đáp ứng yêu cầu của công việc.

Tiếp theo là khả năng hoạt động của thuật toán SLAM trong những môi trường khác nhau, đặc biệt tại khu vực có ít đặc trưng hình học hoặc nhiều vật thể chuyển động.

Khả năng tích hợp GNSS, IMU và camera cũng là yếu tố đáng quan tâm nếu dự án yêu cầu định vị hoặc tái tạo mô hình có màu sắc.

Ngoài ra, cần đánh giá thời lượng pin, trọng lượng thiết bị, dung lượng lưu trữ, phần mềm xử lý và định dạng xuất dữ liệu.

Đối với các đơn vị thường xuyên sử dụng AutoCAD, Revit hoặc phần mềm xử lý đám mây điểm, khả năng tương thích dữ liệu sẽ ảnh hưởng trực tiếp đến hiệu quả triển khai dự án.

8. Xu hướng phát triển công nghệ SLAM LiDAR trong đo đạc 4.0

Sự phát triển của công nghệ cảm biến, thuật toán định vị và năng lực xử lý dữ liệu đang thúc đẩy quá trình ứng dụng SLAM LiDAR trong ngành trắc địa.

Một xu hướng đáng chú ý là việc tích hợp nhiều cảm biến trên cùng thiết bị, bao gồm LiDAR, GNSS, IMU và camera.

Sự kết hợp này giúp tăng lượng thông tin thu thập được, đồng thời tạo điều kiện để thiết bị hoạt động linh hoạt hơn trong các môi trường khảo sát khác nhau.

Bên cạnh đó, các thuật toán xử lý dữ liệu và trí tuệ nhân tạo ngày càng được ứng dụng để hỗ trợ lọc nhiễu, nhận dạng đối tượng, phân loại đám mây điểm và tự động hóa một phần quy trình dựng mô hình.

Trong tương lai, SLAM LiDAR được kỳ vọng sẽ tiếp tục đóng vai trò quan trọng trong số hóa công trình, quản lý hạ tầng, xây dựng thông minh và phát triển Digital Twin.

9. Tìm hiểu máy quét SLAM 3D LiDAR tại Trắc Địa An Phát

Trắc Địa An Phát cung cấp thông tin và tư vấn các giải pháp thiết bị đo đạc hiện đại, phục vụ nhu cầu khảo sát địa hình, xây dựng công trình và thu thập dữ liệu không gian ba chiều.

Khách hàng quan tâm đến công nghệ SLAM LiDAR, máy quét laser 3D hoặc các thiết bị trắc địa chuyên dụng có thể liên hệ để tìm hiểu giải pháp phù hợp với nhu cầu thực tế.

Thông tin liên hệ:

• Đơn vị: Trắc Địa An Phát

• Hotline: 0989.423.267

• Website: https://anphatsuv.com

10. Kết luận

Máy quét SLAM 3D LiDAR là một trong những công nghệ nổi bật của ngành đo đạc hiện đại, giúp chuyển đổi phương pháp khảo sát từ thu thập từng điểm riêng lẻ sang ghi nhận không gian ba chiều với mật độ dữ liệu cao.

Nhờ sự kết hợp giữa cảm biến LiDAR và thuật toán SLAM, thiết bị có thể hỗ trợ khảo sát nhanh chóng tại nhiều môi trường, kể cả những khu vực không có tín hiệu GNSS.

Từ khảo sát hiện trạng, xây dựng mô hình BIM đến số hóa công trình và Digital Twin, công nghệ SLAM LiDAR đang mở ra nhiều cơ hội ứng dụng trong lĩnh vực trắc địa và xây dựng.

Việc lựa chọn thiết bị phù hợp, kết hợp điểm khống chế và áp dụng quy trình kiểm tra chất lượng dữ liệu sẽ giúp các đơn vị khảo sát khai thác hiệu quả công nghệ này trong thực tế.
