Mốc GPS Là Gì? Vai Trò Của Mốc GPS Trong Công Tác Trắc Địa

Trong trắc địa, bản đồ, địa chính và xây dựng, “mốc GPS” là cách gọi khá phổ biến để chỉ các mốc trắc địa có tọa độ được xác định bằng công nghệ định vị vệ tinh GNSS/GPS, thường được sử dụng làm điểm khống chế hoặc điểm tham chiếu cho các công việc đo đạc. Hiểu đúng về mốc GPS giúp kỹ sư sử dụng máy GNSS RTK, máy toàn đạc và các phương pháp đo tọa độ chính xác hơn.

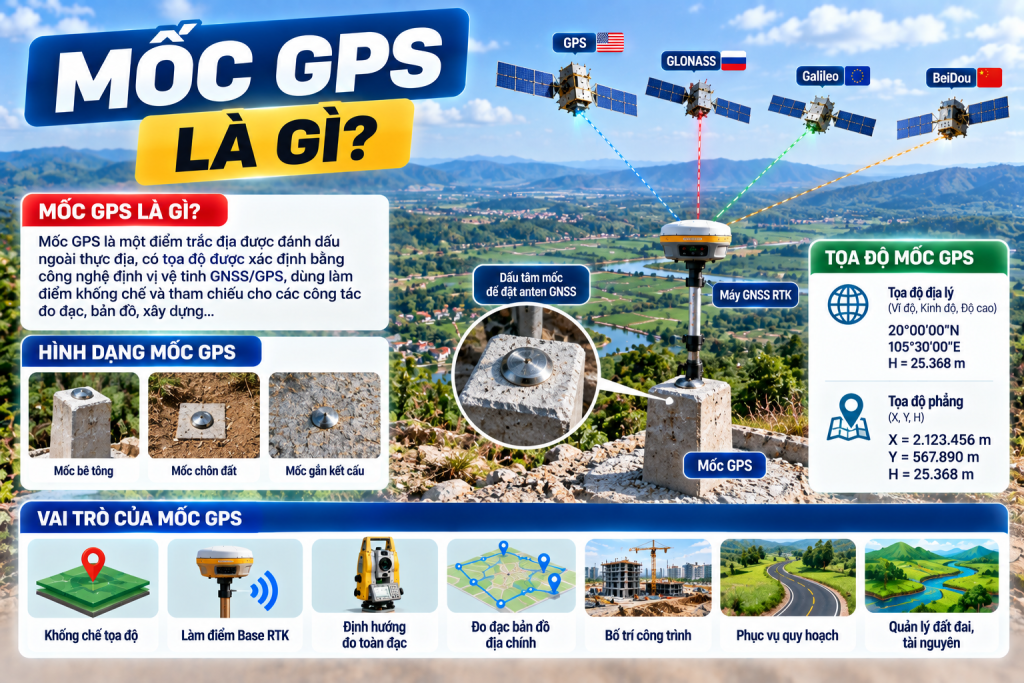

Mốc GPS là gì?

Mốc GPS có thể hiểu là một điểm trắc địa được đánh dấu ổn định ngoài thực địa, có vị trí và tọa độ được xác định thông qua phương pháp đo GNSS/GPS theo yêu cầu kỹ thuật của công việc.

Mốc có thể được sử dụng làm cơ sở để: Khống chế tọa độ – phát triển lưới đo – đặt Base GNSS – kiểm tra Rover RTK – định hướng – bố trí công trình – đo bản đồ.

Trong tài liệu chuyên môn, tùy loại lưới và mục đích sử dụng, người ta có thể gọi chính xác hơn là điểm khống chế tọa độ, điểm GNSS hoặc mốc trắc địa thay vì gọi chung là “mốc GPS”.

Mốc GPS có phải là thiết bị GPS không?

Không. Đây là điểm rất dễ nhầm lẫn.

GPS/GNSS là công nghệ định vị bằng vệ tinh, còn mốc GPS là điểm vật lý hoặc vị trí trắc địa có tọa độ đã được xác định.

Có thể hình dung: Vệ tinh GNSS → Máy thu GNSS → Đo tại điểm → Xử lý số liệu → Xác định tọa độ mốc.

Sau khi tọa độ được xác định, mốc trở thành một điểm tham chiếu phục vụ các lần đo tiếp theo.

Mốc GPS thường có hình dạng như thế nào?

Tùy cấp hạng, mục đích và quy định kỹ thuật của từng công trình, mốc có thể được xây dựng dưới nhiều dạng khác nhau.

Ngoài thực địa có thể gặp mốc bê tông, mốc chôn dưới đất, đinh hoặc dấu mốc gắn trên kết cấu ổn định. Mốc thường có dấu tâm để xác định chính xác vị trí đặt thiết bị hoặc tâm điểm cần đo.

Đối với mốc trắc địa chính thức, kết cấu và quy cách mốc phải tuân theo quy định, tiêu chuẩn hoặc thiết kế kỹ thuật áp dụng; không nên coi mọi cọc bê tông có tọa độ đều là cùng một loại mốc GPS.

Tọa độ của mốc GPS gồm những gì?

Tùy hệ thống và sản phẩm kỹ thuật, một điểm có thể có tọa độ địa lý:

Vĩ độ φ – Kinh độ λ – độ cao ellipsoid h

hoặc tọa độ phẳng:

X – Y

kèm thông tin độ cao khi có yêu cầu.

Điều quan trọng là tọa độ phải đi kèm thông tin về hệ quy chiếu/hệ tọa độ, ellipsoid, phép chiếu và các tham số liên quan.

Ví dụ, chỉ ghi:

X = 2.123.456 m
Y = 567.890 m

mà không biết hệ tọa độ và các tham số áp dụng thì chưa đủ để sử dụng số liệu một cách an toàn.

Mốc GPS được xác định bằng cách nào?

Đối với công tác yêu cầu độ chính xác cao, có thể sử dụng đo GNSS tĩnh (Static GNSS). Máy thu được đặt trên điểm trong một khoảng thời gian phù hợp để thu dữ liệu vệ tinh, sau đó số liệu được xử lý cùng các điểm tham chiếu.

Một quy trình khái quát:

Khảo sát vị trí → xây dựng/chọn mốc → đặt máy GNSS → thu dữ liệu → xử lý cạnh/lưới → kiểm tra chất lượng → tính tọa độ → lập hồ sơ mốc.

Thời gian quan trắc và phương án đo không cố định cho mọi trường hợp mà phụ thuộc vào yêu cầu độ chính xác, chiều dài cạnh, thiết bị, điều kiện vệ tinh và quy định kỹ thuật của dự án.

Mốc GPS có vai trò gì trong đo GNSS RTK?

Mốc có tọa độ đã biết đặc biệt quan trọng khi triển khai RTK theo phương án Base – Rover.

Máy Base có thể được thiết lập trên một điểm có tọa độ tin cậy. Base phát dữ liệu correction cho Rover, từ đó Rover xác định tọa độ các điểm ngoài hiện trường trong cùng hệ thống tọa độ được thiết lập.

Có thể hình dung:

Mốc tọa độ đã biết → BASE → Correction → ROVER → Điểm cần đo

Nếu nhập sai tọa độ Base, toàn bộ các điểm Rover đo được có thể bị dịch chuyển tương ứng dù máy vẫn hiển thị trạng thái FIX.

Đây là lý do kỹ sư không nên đánh đồng:

FIX = tọa độ chắc chắn đúng.

FIX chủ yếu phản ánh trạng thái nghiệm RTK; độ đúng của tọa độ dự án còn phụ thuộc vào điểm gốc, correction, hệ tọa độ và các tham số chuyển đổi.

Mốc GPS dùng với máy toàn đạc như thế nào?

Mốc tọa độ không chỉ phục vụ GNSS.

Nếu có hai hoặc nhiều điểm khống chế phù hợp, kỹ sư có thể sử dụng máy toàn đạc điện tử để đặt trạm, định hướng và phát triển các điểm đo tiếp theo.

Ví dụ:

Đặt máy tại A → ngắm định hướng B → đo chi tiết hoặc bố trí các điểm công trình.

Vì vậy, hệ thống mốc khống chế thường đóng vai trò kết nối giữa GNSS và đo toàn đạc trong một dự án.

Mốc GPS khác mốc độ cao như thế nào?

Hai khái niệm này không nên đồng nhất.

Mốc khống chế tọa độ chủ yếu cung cấp vị trí mặt bằng của điểm.

Mốc độ cao cung cấp giá trị độ cao được xác định trong một hệ độ cao nhất định.

Một điểm có thể đồng thời có cả tọa độ và độ cao, nhưng điều đó không có nghĩa độ cao GNSS có thể sử dụng trực tiếp như độ cao thủy chuẩn trong mọi trường hợp.

GNSS thường xác định độ cao ellipsoid h. Trong khi nhiều công việc kỹ thuật sử dụng độ cao vật lý/độ cao chuẩn theo hệ độ cao áp dụng. Việc chuyển đổi cần mô hình và quy trình thích hợp.

Mốc GPS khác mốc địa chính như thế nào?

“Mốc GPS” là cách gọi liên quan nhiều đến phương pháp xác định tọa độ, trong khi hệ thống điểm phục vụ đo đạc địa chính được xây dựng và quản lý theo mục đích, cấp lưới và quy định chuyên ngành cụ thể.

Do đó, không nên mặc định một mốc được đo bằng GNSS là mốc địa chính hoặc có giá trị pháp lý tương đương với mốc thuộc mạng lưới trắc địa được cơ quan có thẩm quyền thiết lập, quản lý.

Vị trí đặt mốc GPS cần đáp ứng điều kiện gì?

Đối với điểm dự kiến quan trắc GNSS, vị trí nên có bầu trời tương đối thông thoáng, hạn chế vật cản lớn xung quanh như nhà cao tầng, mái kim loại hoặc tán cây dày.

Đồng thời, mốc cần đặt tại vị trí ổn định, thuận tiện sử dụng lâu dài và hạn chế nguy cơ bị phá hủy hoặc dịch chuyển.

Đối với công trình xây dựng, cần tránh vị trí có khả năng bị đào phá khi thi công.

Những sai sót thường gặp khi sử dụng mốc GPS

Một số lỗi có thể gây ảnh hưởng đến toàn bộ dự án gồm nhập sai tọa độ mốc, nhầm X/Y, sử dụng sai hệ tọa độ, sai kinh tuyến trục hoặc tham số phép chiếu, đặt anten lệch tâm mốc và nhập sai chiều cao anten.

Một lỗi khác là sử dụng một điểm không rõ nguồn gốc làm mốc gốc chỉ vì tọa độ của điểm đã được ghi lại từ trước.

Trước khi sử dụng cho dự án quan trọng, nên kiểm tra nguồn gốc số liệu và đo kiểm tra trên các điểm độc lập nếu điều kiện cho phép.

Có thể tự tạo mốc GPS bằng máy RTK không?

Có thể tạo điểm khống chế phục vụ nội bộ công trình bằng GNSS RTK trong những trường hợp phương án kỹ thuật cho phép. Tuy nhiên, cần phân biệt điểm công trình tự thiết lập với các mốc thuộc mạng lưới trắc địa chính thức.

Nếu Rover chỉ đo một điểm dựa trên correction không được kiểm soát rồi coi đó là “mốc chuẩn” cho toàn dự án thì có thể tạo sai số hệ thống.

Với công việc yêu cầu độ chính xác hoặc giá trị pháp lý cao, phương pháp thiết lập điểm phải tuân thủ quy định và yêu cầu kỹ thuật tương ứng.

Làm thế nào kiểm tra một mốc trước khi sử dụng?

Không nên chỉ nhìn mốc còn nguyên vẹn rồi sử dụng ngay. Có thể kiểm tra theo trình tự:

Kiểm tra hồ sơ → xác định đúng mốc → kiểm tra dấu tâm → kiểm tra dấu hiệu dịch chuyển → kiểm tra hệ tọa độ → đo kiểm tra → so sánh với điểm độc lập.

Nếu chênh lệch vượt quá yêu cầu kỹ thuật của công việc, cần xác minh nguyên nhân trước khi dùng điểm làm cơ sở cho toàn bộ phép đo.

Mối quan hệ giữa mốc GPS – Base – Rover

Có thể ghi nhớ đơn giản:

MỐC GPS / ĐIỂM KHỐNG CHẾ
↓
BASE GNSS
↓ Correction
ROVER GNSS RTK
↓
ĐO ĐIỂM CHI TIẾT / BỐ TRÍ CÔNG TRÌ

Mốc là cơ sở tham chiếu, Base cung cấp correction và Rover thực hiện đo các điểm cần xác định ngoài thực địa.

Kết luận

Mốc GPS là cách gọi phổ biến của điểm trắc địa có tọa độ được xác định bằng công nghệ GNSS/GPS và được sử dụng làm điểm tham chiếu hoặc khống chế trong đo đạc.

Ba điều quan trọng cần ghi nhớ:

Mốc GPS ≠ máy GPS.

Có tọa độ chưa đủ – phải biết hệ tọa độ và nguồn gốc số liệu.

RTK FIX chưa chắc tọa độ đúng nếu mốc gốc hoặc cấu hình hệ tọa độ bị sai.

Trong công tác trắc địa chuyên nghiệp, một hệ thống mốc được thiết lập và kiểm tra tốt là cơ sở quan trọng để GNSS RTK, máy toàn đạc và các thiết bị đo khác làm việc thống nhất trong cùng hệ tọa độ.
