So Sánh Máy Thủy Bình Tự Động Và Máy Thủy Bình Điện Tử – Nên Chọn Loại Nào?

Trong trắc địa, xây dựng, giao thông và quan trắc công trình, máy thủy bình là thiết bị quan trọng dùng để xác định chênh cao và truyền cao độ giữa các điểm. Hiện nay, hai nhóm thiết bị được sử dụng phổ biến là máy thủy bình tự động và máy thủy bình điện tử. Mặc dù cùng phục vụ công tác đo cao, hai loại máy có sự khác biệt đáng kể về nguyên lý đọc mia, độ chính xác, khả năng lưu dữ liệu, tốc độ làm việc và chi phí đầu tư.

Vậy máy thủy bình tự động và máy thủy bình điện tử khác nhau như thế nào? Loại nào phù hợp với công việc của bạn? Hãy cùng tìm hiểu chi tiết.

Máy thủy bình tự động là gì?

Máy thủy bình tự động (Automatic Level) là loại máy thủy bình quang học được trang bị bộ bù tự động (compensator). Sau khi người sử dụng cân bằng sơ bộ thiết bị bằng bọt thủy, bộ bù giúp duy trì đường ngắm nằm ngang trong phạm vi làm việc cho phép của máy.

Khi đo, người sử dụng ngắm qua ống kính và đọc trực tiếp trị số trên mia thủy chuẩn.

Quy trình cơ bản:

Đặt máy → cân bằng sơ bộ → ngắm mia sau → đọc số → ngắm mia trước → đọc số → tính chênh cao.

Ví dụ, nếu số đọc mia sau là 1,525 m và mia trước là 1,125 m thì:

Δh = 1,525 − 1,125 = +0,400 m

Điểm phía trước cao hơn điểm phía sau 0,400 m theo quy ước tính toán tương ứng.

Ưu điểm của máy thủy bình tự động là kết cấu tương đối đơn giản, dễ sử dụng, độ bền tốt và chi phí đầu tư hợp lý.

Máy thủy bình điện tử là gì?

Máy thủy bình điện tử (Digital Level) là thiết bị đo cao sử dụng hệ thống quang học kết hợp cảm biến điện tử và bộ xử lý để đọc mia mã vạch chuyên dụng.

Thay vì kỹ thuật viên phải tự đọc con số trên mia bằng mắt, máy có thể nhận dạng mã trên mia, xử lý tín hiệu và hiển thị kết quả trên màn hình.

Tùy model, thiết bị có thể tự động tính toán số đọc mia, khoảng cách, chênh cao, cao độ và lưu dữ liệu đo.

Quy trình cơ bản:

Đặt máy → cân bằng → ngắm mia mã vạch → kích hoạt phép đo → máy đọc và xử lý → hiển thị/lưu kết quả.

Đây là một trong những khác biệt lớn nhất giữa máy thủy bình điện tử và máy thủy bình tự động.

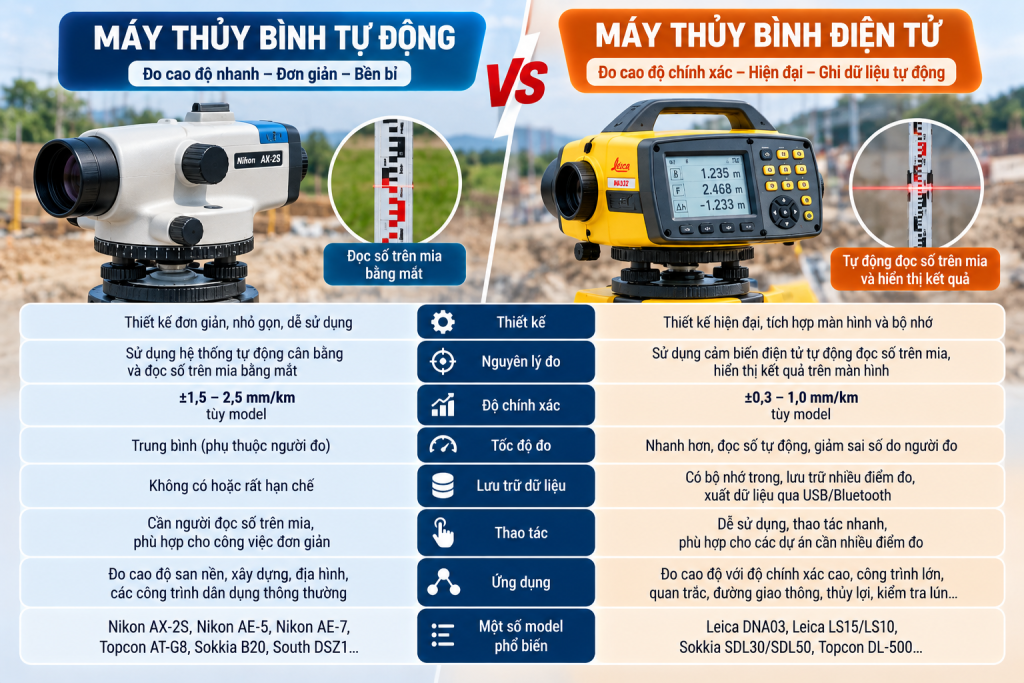

So sánh máy thủy bình tự động và máy thủy bình điện tử

Các giá trị độ chính xác cụ thể cần xem theo datasheet của từng model, bởi không phải tất cả máy điện tử đều chính xác hơn mọi máy thủy bình quang học trong mọi cấu hình.

Khác biệt lớn nhất nằm ở cách đọc mia

Với máy thủy bình tự động, kỹ thuật viên nhìn qua ống kính, xác định vị trí chỉ giữa trên mia rồi đọc trị số.

Điều này đơn giản nhưng có thể phát sinh lỗi như đọc nhầm số, ghi nhầm số liệu hoặc ước lượng sai phần chia nhỏ.

Trong khi đó, máy thủy bình điện tử sử dụng mia mã vạch. Thiết bị tự nhận dạng mẫu mã trên mia và tính toán số đọc bằng thuật toán của nhà sản xuất.

Nhờ đó, một phần sai số thao tác do con người được giảm xuống, đặc biệt khi phải thực hiện số lượng lớn lượt đo.

So sánh về độ chính xác

Không nên khẳng định đơn giản rằng:

“Máy điện tử luôn chính xác hơn máy tự động.”

Độ chính xác phụ thuộc vào từng model, loại mia, điều kiện môi trường và phương pháp đo.

Các máy thủy bình tự động phổ thông có thể có độ chính xác đo cao độ trên 1 km đo đi-về ở mức vài milimet tùy model. Trong khi đó, các máy thủy bình điện tử chuyên dụng có thể đạt mức chính xác cao hơn đáng kể khi sử dụng đúng loại mia và quy trình kỹ thuật.

Ví dụ, những thiết bị điện tử phục vụ quan trắc lún hoặc thủy chuẩn chính xác thường được thiết kế với yêu cầu cao hơn máy dùng cho san nền xây dựng thông thường.

Vì vậy khi mua máy, cần so sánh thông số:

Độ chính xác đo cao/1 km đo đi-về

thay vì chỉ nhìn vào độ phóng đại ống kính.

Máy thủy bình 32X có chính xác hơn 28X không?

Không nhất thiết.

Thông số 24X, 28X hay 32X chủ yếu thể hiện độ phóng đại của ống kính.

Ống kính 32X giúp người đo quan sát mia rõ hơn ở khoảng cách xa so với 24X hoặc 28X trong những điều kiện tương đương, nhưng độ phóng đại không phải thông số duy nhất quyết định độ chính xác đo cao.

Độ chính xác còn phụ thuộc vào bộ bù, hệ quang học, chất lượng chế tạo, mia và phương pháp đo.

Máy thủy bình tự động có ưu điểm gì?

Ưu điểm nổi bật nhất là đơn giản và kinh tế.

Máy không phụ thuộc nhiều vào hệ thống điện tử phức tạp và thường không cần nguồn điện cho phép đo cơ bản. Điều này rất thuận tiện khi làm việc ngoài công trường trong thời gian dài.

Thiết bị cũng tương đối dễ học. Với những công việc như truyền cao độ, kiểm tra cốt nền, san nền, thi công nhà xưởng, đường giao thông và xây dựng dân dụng, máy thủy bình tự động thường đã đáp ứng tốt nếu lựa chọn đúng model.

Chi phí đầu tư và bảo trì nhìn chung cũng thấp hơn máy điện tử.

Nhược điểm của máy thủy bình tự động

Hạn chế lớn nhất là phụ thuộc nhiều hơn vào kỹ năng của người đo.

Người sử dụng phải đọc mia và ghi số liệu. Nếu thực hiện hàng trăm lượt đo, việc đọc và ghi thủ công có thể làm tăng nguy cơ nhầm lẫn.

Việc xử lý số liệu sau đó cũng mất thêm thời gian nếu phải nhập lại từ sổ đo vào máy tính.

Đối với các dự án cần lượng dữ liệu lớn hoặc yêu cầu kiểm soát số liệu chặt chẽ, đây là điểm máy điện tử có lợi thế.

Ưu điểm của máy thủy bình điện tử

Máy thủy bình điện tử nổi bật ở khả năng tự động hóa quá trình đọc và xử lý số liệu.

Thay vì đọc từng con số trên mia, kỹ thuật viên chỉ cần ngắm đúng mia và thực hiện phép đo. Máy sẽ xử lý kết quả và, trên nhiều model, lưu số liệu vào bộ nhớ.

Điều này mang lại ba lợi ích quan trọng:

Giảm lỗi đọc mia – giảm lỗi ghi chép – tăng hiệu quả xử lý dữ liệu.

Đối với công việc quan trắc lún, thủy chuẩn chính xác hoặc dự án có số lượng lớn lượt đo, lợi thế này càng rõ rệt.

Nhược điểm của máy thủy bình điện tử

Chi phí đầu tư thường cao hơn đáng kể so với máy thủy bình tự động phổ thông.

Thiết bị cần pin, có hệ thống điện tử và thường phải sử dụng loại mia mã vạch tương thích.

Người dùng cũng cần hiểu quy trình vận hành, quản lý dữ liệu và cách xuất số liệu của từng model.

Nếu công việc chỉ đơn giản là kiểm tra cốt nền hoặc truyền cao độ tại công trình nhỏ, việc đầu tư máy điện tử cao cấp có thể chưa cần thiết.

Một số dòng máy thủy bình tự động phổ biến

Trên thị trường có nhiều dòng máy thuộc các thương hiệu như Nikon, Topcon, Sokkia, Leica, Pentax, South, FOIF, Satlab và STEC.

Một số model thường được nhắc đến gồm Nikon AX-2S, AE-5, AE-7; Topcon AT-B Series; Sokkia B Series; Leica NA Series; South DSZ1…

Khi lựa chọn cần kiểm tra thông số chính xác của từng model thay vì đánh giá chung theo thương hiệu.

Một số dòng máy thủy bình điện tử

Ở phân khúc điện tử, người dùng có thể gặp các dòng như Leica DNA03, Leica LS Series, Sokkia SDL Series, Topcon DL Series và các model khác tùy thị trường.

Mỗi dòng được thiết kế cho phân khúc khác nhau, từ công việc xây dựng đến đo cao chính xác và quan trắc.

Cần đặc biệt kiểm tra độ chính xác, loại mia tương thích, khoảng đo, bộ nhớ, định dạng dữ liệu và khả năng kết nối trước khi lựa chọn.

Nên mua máy thủy bình tự động hay điện tử?

Nếu nhu cầu chủ yếu là:

San nền – kiểm tra cốt – xây dựng dân dụng – nhà xưởng – công trình thông thường

thì máy thủy bình tự động thường là lựa chọn kinh tế và dễ sử dụng.

Nếu công việc thường xuyên liên quan đến:

Quan trắc lún – đo cao chính xác – công trình lớn – tuyến thủy chuẩn dài – số lượng điểm đo lớn – cần lưu dữ liệu

thì máy thủy bình điện tử đáng cân nhắc hơn.

Có thể ghi nhớ:

Máy tự động → đơn giản + bền + kinh tế.

Máy điện tử → tự động đọc mia + quản lý dữ liệu + phù hợp công việc yêu cầu cao.

Những tiêu chí cần xem trước khi mua máy thủy bình

Không nên lựa chọn máy chỉ dựa trên giá hoặc độ phóng đại. Hãy xem xét đồng thời độ chính xác trên 1 km đo đi-về, độ phóng đại, bộ bù, khoảng làm việc, mia sử dụng, tiêu chuẩn bảo vệ, nhiệt độ hoạt động, trọng lượng, khả năng lưu dữ liệu và dịch vụ kỹ thuật.

Đối với máy điện tử, cần xem thêm dung lượng bộ nhớ, phương thức truyền dữ liệu và loại mia mã vạch tương thích.

Đối với máy tự động, chất lượng bộ bù và hệ quang học là những yếu tố rất đáng quan tâm.

Kết luận

Sự khác biệt quan trọng nhất giữa máy thủy bình tự động và máy thủy bình điện tử nằm ở phương pháp đọc và xử lý số liệu.

Máy thủy bình tự động sử dụng hệ quang học và bộ bù tự động, người đo trực tiếp đọc trị số trên mia. Đây là giải pháp phù hợp với phần lớn công việc xây dựng và đo cao thông thường.

Máy thủy bình điện tử sử dụng cảm biến để đọc mia mã vạch, xử lý và có thể lưu kết quả tự động. Thiết bị đặc biệt hữu ích khi cần nâng cao năng suất, hạn chế lỗi đọc/ghi và thực hiện công tác đo cao có yêu cầu kỹ thuật cao.

Do đó, thay vì hỏi “loại nào tốt hơn?”, câu hỏi phù hợp hơn là:

“Loại máy nào phù hợp nhất với độ chính xác, khối lượng công việc và ngân sách của mình?”
