Phân Biệt Máy Toàn Đạc Và Máy Kinh Vĩ: Công Dụng, Khác Nhau Và Cách Lựa Chọn
Trong ngành trắc địa – xây dựng, máy toàn đạc và máy kinh vĩ đều được sử dụng để đo góc, xác định phương hướng và phục vụ bố trí công trình. Do có hình dáng và một số nguyên lý sử dụng tương đối giống nhau nên người mới thường nhầm lẫn hai loại thiết bị này. Tuy nhiên, xét về khả năng đo đạc và xử lý dữ liệu, máy toàn đạc điện tử có nhiều chức năng hơn máy kinh vĩ, đặc biệt là khả năng đo khoảng cách điện tử và tính toán tọa độ.
Máy kinh vĩ là gì?
Máy kinh vĩ (Theodolite) là thiết bị trắc địa được thiết kế chủ yếu để đo góc ngang và góc đứng. Máy được sử dụng trong khảo sát và xây dựng để xác định phương hướng, góc, dóng thẳng hoặc bố trí một số yếu tố hình học của công trình.
Máy kinh vĩ có thể chia thành nhiều thế hệ, trong đó hiện nay người dùng thường gặp máy kinh vĩ quang cơ và máy kinh vĩ điện tử.
Với máy kinh vĩ điện tử, kết quả góc được hiển thị trực tiếp trên màn hình, giúp người sử dụng đọc số thuận tiện hơn so với thiết bị quang cơ truyền thống.
Điểm cần lưu ý là chức năng cốt lõi của máy kinh vĩ là đo góc, không phải đo khoảng cách điện tử như máy toàn đạc.
Máy toàn đạc điện tử là gì?
Máy toàn đạc điện tử – Total Station là thiết bị trắc địa tích hợp nhiều chức năng trong cùng một hệ thống. Về cơ bản, máy kết hợp khả năng đo góc điện tử + đo khoảng cách điện tử EDM + bộ xử lý + bộ nhớ và các chương trình tính toán trắc địa.
Nhờ đó, máy toàn đạc có thể thực hiện:
Đo góc → đo khoảng cách → tính chênh cao → xác định tọa độ → đo điểm chi tiết → bố trí điểm → lưu và xuất dữ liệu.
Đây là lý do máy toàn đạc được sử dụng rộng rãi trong khảo sát địa hình, xây dựng, giao thông, công nghiệp và đo hoàn công.
Điểm khác nhau quan trọng nhất
Có thể hiểu đơn giản:
Máy kinh vĩ chủ yếu dùng để đo góc, trong khi máy toàn đạc vừa đo góc, vừa đo khoảng cách và xử lý dữ liệu trắc địa.
Đây là khác biệt quan trọng nhất giữa hai thiết bị.
Ví dụ, kỹ sư cần xác định tọa độ của một điểm ngoài thực địa. Với máy toàn đạc, thiết bị có thể đo góc và khoảng cách tới gương hoặc mục tiêu, sau đó tính toán tọa độ dựa trên dữ liệu trạm máy đã thiết lập.
Máy kinh vĩ thông thường không có hệ thống EDM tích hợp để thực hiện toàn bộ quy trình này như máy toàn đạc.

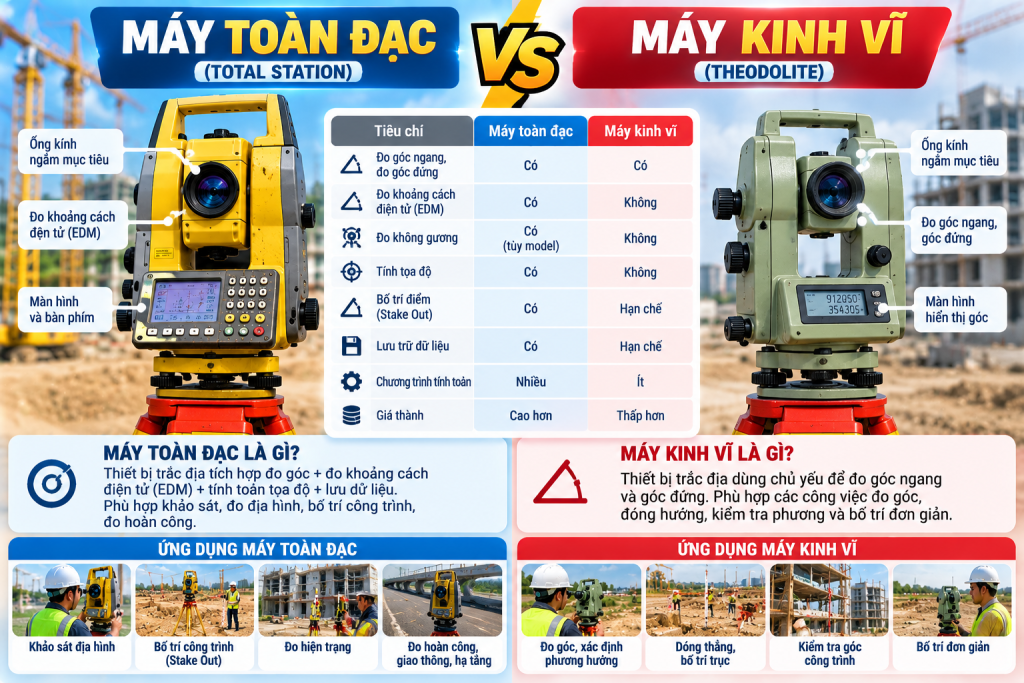

Bảng so sánh máy toàn đạc và máy kinh vĩ
| Tiêu chí | Máy kinh vĩ | Máy toàn đạc |
|---|---|---|
| Đo góc ngang | Có | Có |
| Đo góc đứng | Có | Có |
| Đo khoảng cách điện tử | Thông thường không | Có |
| Đo tọa độ | Không trực tiếp | Có |
| Đo không gương | Không phải chức năng thông thường | Có trên model hỗ trợ |
| Bố trí điểm Stake Out | Hạn chế/thủ công | Có |
| Lưu dữ liệu | Hạn chế, tùy model | Có |
| Xuất dữ liệu máy tính | Hạn chế, tùy model | Có |
| Chương trình tính toán | Ít | Nhiều hơn |
| Giá đầu tư | Thường thấp hơn | Thường cao hơn |
| Độ phức tạp | Đơn giản hơn | Nhiều chức năng hơn |
1. Khác nhau về khả năng đo góc
Cả hai loại máy đều có khả năng đo góc ngang và góc đứng. Vì vậy, nếu công việc chủ yếu là xác định góc, dóng hướng hoặc kiểm tra phương, máy kinh vĩ vẫn có thể đáp ứng tốt nếu cấp chính xác phù hợp.
Máy toàn đạc cũng thực hiện các công việc này nhưng được tích hợp thêm nhiều chức năng khác.
Khi lựa chọn thiết bị cần kiểm tra độ chính xác đo góc, thường được nhà sản xuất thể hiện bằng đơn vị giây góc như 1″, 2″, 3″, 5″ tùy model.
2. Khác nhau về khả năng đo khoảng cách
Đây là khác biệt rất rõ.
Máy toàn đạc được trang bị EDM – Electronic Distance Measurement, cho phép đo khoảng cách bằng tín hiệu điện từ.
Tùy model, máy có thể đo:
Đo với gương → đo với tấm phản xạ → đo không gương.
Đặc biệt, chế độ Reflectorless trên nhiều máy toàn đạc hiện đại cho phép đo trực tiếp tới tường, cột, kết cấu hoặc địa vật mà không cần đặt gương tại mục tiêu.
Máy kinh vĩ thông thường không có EDM tích hợp.
3. Khác nhau về khả năng xác định tọa độ
Máy toàn đạc có thể thiết lập tọa độ trạm máy và điểm định hướng. Sau khi đo góc và khoảng cách tới mục tiêu, máy có thể tính tọa độ điểm đo.
Nhờ đó, kỹ sư có thể thu thập hàng trăm điểm ngoài hiện trường phục vụ thành lập bản đồ, khảo sát địa hình hoặc hoàn công.
Với máy kinh vĩ, nếu cần xác định tọa độ thì phải kết hợp thêm các phép đo, thiết bị và tính toán khác tùy phương pháp.
4. Khác nhau khi bố trí công trình
Trong xây dựng, Stake Out – bố trí điểm là công việc rất phổ biến.
Kỹ sư có tọa độ thiết kế của điểm cần bố trí. Trên máy toàn đạc, có thể nhập dữ liệu thiết kế, thiết lập trạm máy và sử dụng chương trình Stake Out để hướng dẫn người cầm gương di chuyển tới vị trí cần xác định.
Máy kinh vĩ vẫn có thể phục vụ các công tác bố trí dựa trên góc và hướng, nhưng quy trình thường thủ công hơn khi cần đồng thời xử lý khoảng cách và tọa độ.
5. Khác nhau về lưu trữ và xử lý dữ liệu
Đây là lợi thế lớn của máy toàn đạc điện tử.
Nhiều model có khả năng tạo Job, lưu số điểm, tọa độ, góc, khoảng cách và các thông tin đo khác. Dữ liệu sau đó có thể được truyền sang máy tính hoặc phần mềm để tiếp tục xử lý.
Các dòng máy hiện đại có thể hỗ trợ những phương thức kết nối khác nhau như USB, Bluetooth, bộ nhớ trong, thẻ nhớ hoặc cáp dữ liệu, tùy model.
Máy kinh vĩ điện tử thường tập trung vào hiển thị và đo góc nên khả năng quản lý dữ liệu không toàn diện bằng máy toàn đạc.
6. Khác nhau về công việc thực tế
Máy kinh vĩ phù hợp với:
Đo góc ngang – đo góc đứng – dóng thẳng – xác định phương hướng – kiểm tra góc – bố trí một số yếu tố công trình đơn giản.
Máy toàn đạc phù hợp với:
Khảo sát địa hình – đo hiện trạng – đo tọa độ – bố trí tim trục – Stake Out – đo hoàn công – thi công đường giao thông – nhà xưởng – cầu đường – công trình dân dụng và công nghiệp.
Vì vậy, đối với đội trắc địa chuyên nghiệp phải thực hiện nhiều loại công việc, máy toàn đạc thường mang lại tính linh hoạt cao hơn.
Máy toàn đạc có phải máy kinh vĩ điện tử nâng cấp không?
Có thể dùng cách giải thích đơn giản rằng máy toàn đạc kế thừa chức năng đo góc của máy kinh vĩ và tích hợp thêm EDM cùng khả năng tính toán, lưu trữ dữ liệu.
Tuy nhiên, về kỹ thuật không nên xem máy toàn đạc đơn giản chỉ là “máy kinh vĩ có thêm chức năng”. Máy toàn đạc hiện đại là một hệ thống đo đạc điện tử được thiết kế tích hợp từ phần cứng, EDM, cảm biến đến phần mềm.
Một số dòng cao cấp còn có servo, tự động bắt gương, theo dõi mục tiêu, camera và robotic, vượt xa chức năng của máy kinh vĩ thông thường.
Khi nào nên mua máy kinh vĩ?
Máy kinh vĩ đáng cân nhắc khi công việc chủ yếu yêu cầu:
Đo góc → dóng hướng → kiểm tra phương → bố trí đơn giản, trong khi ngân sách đầu tư hạn chế và không thường xuyên cần đo tọa độ hoặc khoảng cách điện tử.
Ví dụ, một số đội thi công chỉ cần kiểm tra góc và dóng thẳng có thể không cần đầu tư máy toàn đạc nhiều chức năng.
Khi nào nên mua máy toàn đạc?
Nếu thường xuyên làm trắc địa công trình, khảo sát địa hình, đo hiện trạng, bố trí tọa độ, hoàn công hoặc thi công giao thông, máy toàn đạc phù hợp hơn vì có thể giải quyết nhiều công việc bằng một thiết bị.
Đặc biệt khi khối lượng điểm lớn, khả năng đo – tính toán – lưu dữ liệu – xuất dữ liệu giúp tiết kiệm đáng kể thời gian hiện trường.
Nên mua máy kinh vĩ hay máy toàn đạc?
Không nên lựa chọn chỉ dựa vào việc thiết bị nào “cao cấp hơn”. Hãy căn cứ vào công việc thực tế và ngân sách.
Nếu chỉ cần đo góc và dóng hướng, máy kinh vĩ có thể là giải pháp kinh tế.
Nếu cần đo góc + khoảng cách + tọa độ + Stake Out + lưu dữ liệu, nên lựa chọn máy toàn đạc.
Nếu công việc chủ yếu là đo diện tích lớn, địa chính hoặc khảo sát bằng vệ tinh, có thể cần cân nhắc thêm GNSS RTK thay vì chỉ lựa chọn giữa hai thiết bị trên.
Kết luận
Sự khác nhau giữa máy toàn đạc và máy kinh vĩ nằm chủ yếu ở phạm vi chức năng. Máy kinh vĩ tập trung vào đo góc, còn máy toàn đạc tích hợp đo góc, EDM đo khoảng cách, tính tọa độ, bố trí điểm và quản lý dữ liệu.
Có thể ghi nhớ ngắn gọn:
Máy kinh vĩ = Đo góc, xác định hướng.
Máy toàn đạc = Đo góc + đo khoảng cách + tính toán tọa độ + lưu và xử lý dữ liệu.
Với nhu cầu trắc địa công trình hiện đại, máy toàn đạc mang lại nhiều chức năng hơn; còn máy kinh vĩ vẫn hữu ích đối với những công việc đơn giản, tập trung vào đo góc và phương hướng.
