Tổng Hợp Các Loại Máy Thủy Bình Trên Thị Trường Hiện Nay – Đặc Điểm Và Cách Lựa Chọn

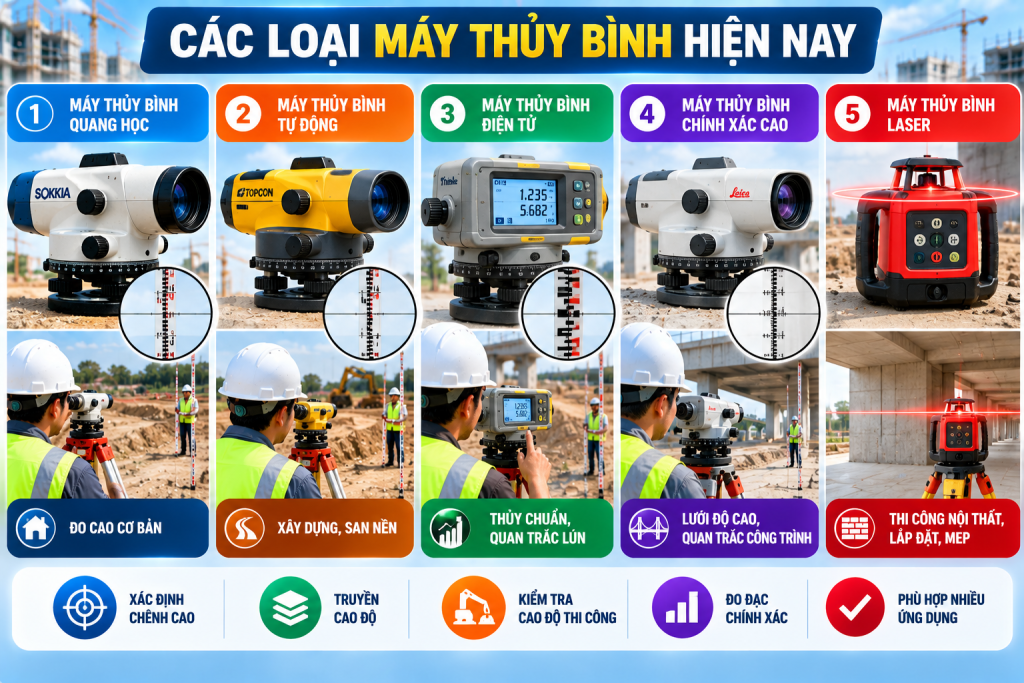

Máy thủy bình là thiết bị trắc địa chuyên dùng để xác định chênh cao, truyền cao độ và kiểm tra cao độ trong khảo sát, xây dựng, giao thông, san nền và quan trắc công trình. Trên thị trường hiện nay có nhiều loại máy với nguyên lý hoạt động, độ chính xác và mức độ tự động hóa khác nhau. Nếu phân loại theo công nghệ, có thể chia thành các nhóm chính gồm máy thủy bình quang học, máy thủy bình tự động, máy thủy bình điện tử/kỹ thuật số và máy thủy bình laser. Trong đó, máy thủy bình tự động hiện là nhóm rất phổ biến cho công việc xây dựng thông thường, còn máy thủy bình điện tử được sử dụng khi cần nâng cao năng suất và kiểm soát số liệu tốt hơn.

1. Máy thủy bình quang học

Máy thủy bình quang học là dạng thiết bị sử dụng hệ thống ống kính để người đo quan sát mia và đọc số. Đây là nền tảng của phương pháp đo cao hình học truyền thống.

Người sử dụng đặt máy trên chân, cân bằng thiết bị, ngắm mia tại các điểm cần đo và đọc trị số thông qua ống kính. Dựa trên số đọc mia trước và mia sau có thể tính được chênh cao giữa các điểm.

Ưu điểm của thiết bị quang học là nguyên lý đơn giản, ít phụ thuộc vào hệ thống điện tử và phù hợp với công việc đo cao cơ bản. Tuy nhiên, với những thiết bị phải cân chỉnh thủ công nhiều, tốc độ thao tác và sự thuận tiện thấp hơn máy tự động hiện đại.

Hiện nay khi nhắc đến máy thủy bình quang học trên thị trường, phần lớn người dùng thực tế đang nói tới máy thủy bình tự động sử dụng hệ thống quan sát quang học.

2. Máy thủy bình tự động – Automatic Level

Đây là loại máy rất phổ biến tại các công trường xây dựng. Máy được trang bị bộ bù tự động (compensator) giúp thiết lập đường ngắm ngang sau khi người sử dụng đã cân sơ bộ thiết bị trong phạm vi làm việc cho phép.

Quy trình cơ bản là: Đặt chân máy → lắp máy → cân bọt thủy → ngắm mia → lấy nét → đọc số.

Nhờ bộ bù, thao tác nhanh và thuận tiện hơn so với các hệ thống thủ công truyền thống.

Máy thủy bình tự động được sử dụng rộng rãi cho truyền cao độ, kiểm tra cốt nền, cốt móng, cốt sàn, san nền, thi công đường, hệ thống thoát nước và nhiều công việc xây dựng khác.

Một số dòng thường được người dùng biết đến gồm Nikon AX/AE, Topcon AT-B, Sokkia B Series, Leica NA Series, Pentax AP, South, FOIF, Hi-Target, Satlab, STEC…, tùy thị trường và model cụ thể.

3. Máy thủy bình điện tử – Digital Level

Máy thủy bình điện tử hay Digital Level là bước phát triển cao hơn của máy thủy bình truyền thống. Thay vì người đo phải tự đọc từng vạch trên mia, máy có thể sử dụng mia mã vạch tương thích và hệ thống xử lý điện tử để đọc dữ liệu.

Máy thực hiện việc nhận dạng mã trên mia rồi tính toán số đọc và, tùy model, có thể hỗ trợ xác định khoảng cách cũng như lưu dữ liệu.

Lợi ích lớn là giảm sai sót đọc và ghi số bằng mắt, đồng thời nâng cao khả năng quản lý dữ liệu đối với các tuyến đo có nhiều trạm máy.

Digital Level đặc biệt phù hợp với thủy chuẩn kỹ thuật, quan trắc lún, công trình yêu cầu kiểm soát cao độ chặt chẽ và những dự án có khối lượng đo lớn.

Một số dòng thiết bị được biết đến trên thị trường thuộc các thương hiệu Leica, Trimble, Topcon, Sokkia và các nhà sản xuất thiết bị trắc địa khác.

4. Máy thủy bình chính xác cao

Đây thực chất không nhất thiết là một nguyên lý thiết bị hoàn toàn khác, mà là nhóm máy thủy bình được thiết kế cho các nhiệm vụ yêu cầu độ chính xác cao hơn, có thể thuộc dạng quang học chính xác hoặc điện tử.

Nhóm này thường được sử dụng trong xây dựng lưới độ cao, quan trắc lún, theo dõi biến dạng và các công việc thủy chuẩn chính xác.

Không nên chỉ dựa vào độ phóng đại của ống kính để đánh giá. Cần xem các thông số như độ chính xác trên 1 km đo đi-về, đặc tính bộ bù, loại mia sử dụng, phương pháp đo và tiêu chuẩn kỹ thuật của dự án.

Đặc biệt đối với quan trắc lún, máy tốt chỉ là một phần. Kết quả còn phụ thuộc vào mia, mốc, sơ đồ đo, khoảng cách ngắm, quy trình quan trắc và xử lý số liệu.

5. Máy thủy bình laser

Máy laser cân bằng thường được thị trường gọi là máy thủy bình laser, mặc dù nguyên lý và phạm vi ứng dụng khác với máy thủy bình quang học.

Thiết bị phát ra đường hoặc mặt phẳng laser ngang/đứng để người thi công xác định cao độ, đường thẳng, mặt phẳng hoặc kiểm tra cân bằng.

Có nhiều cấu hình như laser tia, laser 360°, laser xoay (Rotary Laser). Khi kết hợp bộ thu laser, một số hệ thống có thể làm việc trên phạm vi lớn hơn và ngoài trời.

Máy laser đặc biệt phù hợp với thi công nội thất, lắp đặt trần, tường, cửa, MEP, kiểm tra sàn, san nền và một số công việc xây dựng.

Tuy nhiên, không nên xem máy laser xây dựng là thiết bị thay thế hoàn toàn máy thủy bình trắc địa trong các công việc thủy chuẩn yêu cầu độ chính xác chuyên môn.

6. Máy thủy bình cơ và máy tự động khác nhau như thế nào?

Máy thủy bình truyền thống có thể yêu cầu người sử dụng thực hiện nhiều thao tác cân chỉnh hơn để thiết lập đường ngắm ngang. Trong khi đó, Automatic Level sử dụng bộ bù để tự động hoàn thiện việc cân bằng đường ngắm trong một phạm vi nhỏ sau khi máy đã được cân sơ bộ.

Chính sự tiện lợi này khiến máy tự động trở thành lựa chọn phổ biến tại công trường hiện nay.

Khi bộ bù hoạt động tốt, người đo có thể chuyển hướng ngắm mia và thao tác nhanh hơn. Tuy nhiên, máy vẫn phải được đặt trên chân chắc chắn và cân sơ bộ đúng kỹ thuật; “tự động” không có nghĩa chỉ cần đặt máy xuống là đo được ngay.

7. Máy thủy bình điện tử khác máy tự động như thế nào?

Điểm khác biệt dễ nhận biết nhất nằm ở cách đọc mia và xử lý dữ liệu.

Với máy tự động thông thường, kỹ thuật viên nhìn qua ống kính và tự đọc số trên mia. Sau đó ghi vào sổ hoặc nhập vào thiết bị khác.

Với Digital Level, hệ thống có thể đọc mia mã vạch bằng điện tử, xử lý và lưu dữ liệu tùy chức năng của model.

Điều này đặc biệt hữu ích với các tuyến thủy chuẩn có số lượng trạm lớn, bởi nó giúp giảm một số lỗi liên quan đến đọc và ghi chép thủ công.

Bảng so sánh các loại máy thủy bình

8. Các thương hiệu máy thủy bình phổ biến trên thị trường

Thị trường thiết bị trắc địa hiện có nhiều thương hiệu với các phân khúc khác nhau. Một số cái tên thường gặp gồm Leica, Topcon, Sokkia, Nikon, Trimble/Spectra Precision, Pentax, South, FOIF, Hi-Target, Satlab, STEC và một số thương hiệu khác.

Ở phân khúc máy thủy bình tự động, người dùng thường quan tâm tới những yếu tố như độ chính xác, độ phóng đại ống kính, khoảng lấy nét, bộ bù, cấp chống bụi/nước, trọng lượng và giá thành.

Không nên lựa chọn máy chỉ dựa vào thương hiệu. Hai model cùng hãng có thể hướng đến những nhu cầu và cấp chính xác hoàn toàn khác nhau.

9. Thông số quan trọng khi mua máy thủy bình

Độ chính xác

Catalogue thường thể hiện độ chính xác dưới dạng sai số chuẩn trên 1 km đo thủy chuẩn đi-về hoặc cách công bố tương ứng của nhà sản xuất.

Đây là một trong những thông số quan trọng nhất.

Độ phóng đại

Các máy xây dựng thường có độ phóng đại khác nhau như 24x, 28x, 30x, 32x… tùy model. Độ phóng đại cao giúp quan sát mia thuận lợi hơn ở khoảng cách xa, nhưng không đồng nghĩa máy tự động chính xác hơn chỉ vì độ phóng đại lớn hơn.

Bộ bù

Nên xem loại bộ bù, phạm vi hoạt động và độ ổn định. Đây là bộ phận quan trọng của Automatic Level.

Khả năng chống bụi và nước

Thiết bị thường xuyên làm việc ngoài trời nên mã IP cũng đáng quan tâm. Tuy nhiên, IP cao không có nghĩa có thể sử dụng hoặc bảo quản máy tùy ý dưới nước.

Khoảng cách lấy nét gần

Khoảng lấy nét tối thiểu có ý nghĩa khi làm việc tại khu vực chật hẹp hoặc phải ngắm mia ở khoảng cách ngắn.

10. Chọn máy thủy bình theo công việc

Nếu chủ yếu làm nhà dân, nhà xưởng, kiểm tra cốt móng và cốt sàn, máy thủy bình tự động phổ thông thường đã đáp ứng tốt nếu độ chính xác phù hợp.

Nếu thường xuyên làm san nền, giao thông, hạ tầng, nên ưu tiên máy có quang học tốt, bộ bù ổn định và thiết kế bền cho môi trường công trường.

Nếu thực hiện quan trắc lún hoặc thủy chuẩn chính xác, nên lựa chọn máy có cấp chính xác phù hợp, có thể cân nhắc Digital Level cùng hệ mia chuyên dụng.

Đối với thi công nội thất, trần, tường, MEP, máy laser có thể thuận tiện hơn nhiều so với máy thủy bình quang học.

11. Máy thủy bình 24x, 28x hay 32x?

Đây là câu hỏi thường gặp khi mua máy.

Con số 24x, 28x, 32x chủ yếu thể hiện độ phóng đại của kính ngắm, không phải trực tiếp là độ chính xác đo cao.

Do đó, không nên kết luận:

32x chắc chắn chính xác hơn 28x.

Muốn so sánh độ chính xác, cần xem thông số độ chính xác đo cao mà nhà sản xuất công bố, sau đó mới đánh giá độ phóng đại, bộ bù và các yếu tố khác.

12. Máy thủy bình nào phù hợp cho công trình xây dựng?

Đối với phần lớn công việc xây dựng thông thường, Automatic Level là phương án thực dụng vì cấu tạo gọn, thao tác nhanh, không cần nguồn điện để thực hiện phép đọc quang học cơ bản và chi phí đầu tư thường hợp lý.

Một bộ thiết bị cơ bản thường gồm:

Máy thủy bình + chân máy + mia nhôm + hộp máy.

Nếu công việc yêu cầu số liệu điện tử hoặc độ chính xác cao hơn, có thể nâng cấp sang Digital Level và hệ mia phù hợp.

13. Nên mua máy thủy bình theo tiêu chí nào?

Thay vì chỉ hỏi “máy thủy bình hãng nào tốt?”, nên xác định trước mục đích sử dụng → độ chính xác yêu cầu → khoảng cách đo thường xuyên → môi trường làm việc → tần suất sử dụng → ngân sách.

Sau đó mới so sánh các model.

Một thiết bị phù hợp cho đội thi công nhà xưởng chưa chắc là lựa chọn tối ưu cho đơn vị chuyên quan trắc lún. Ngược lại, đầu tư một Digital Level cao cấp chỉ để kiểm tra cốt sàn thông thường có thể không cần thiết.
