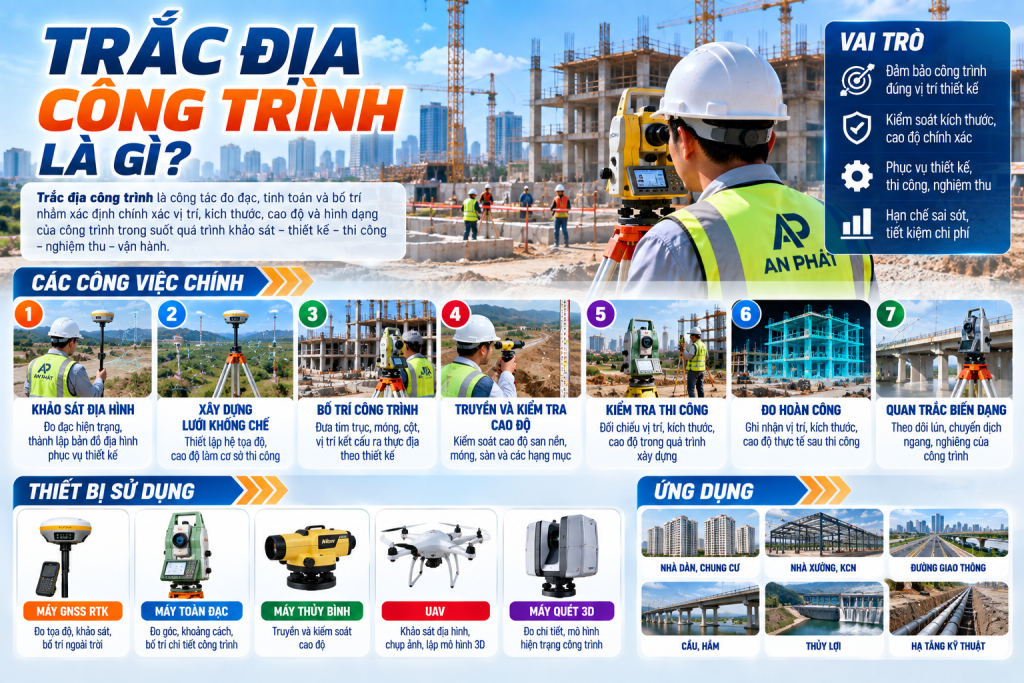

Trắc Địa Công Trình Là Gì? Vai Trò Và Các Công Việc Trắc Địa Trong Xây Dựng

Trắc địa công trình là một lĩnh vực của ngành trắc địa, thực hiện các công tác đo đạc, tính toán và bố trí nhằm xác định chính xác vị trí, kích thước, cao độ và hình dạng của công trình trong suốt quá trình khảo sát – thiết kế – thi công – nghiệm thu – vận hành. Có thể hiểu đơn giản, bản vẽ thiết kế thể hiện công trình cần xây như thế nào, còn trắc địa công trình giúp đưa chính xác các thông tin thiết kế đó ra ngoài thực địa và kiểm tra công trình sau khi thi công.

Trắc địa công trình có vai trò gì?

Trong xây dựng, vị trí của móng, cột, tim trục, cao độ sàn hay tuyến đường đều phải được xác định theo thiết kế. Nếu công tác trắc địa xảy ra sai sót, công trình có thể bị lệch tim, sai cao độ, sai kích thước hoặc không đúng vị trí thiết kế. Vì vậy, trắc địa đóng vai trò quan trọng từ những bước khảo sát ban đầu cho đến khi công trình hoàn thành.

Dữ liệu trắc địa còn là cơ sở phục vụ lập bản đồ địa hình, thiết kế, tính toán khối lượng đào đắp, bố trí công trình, kiểm tra thi công, đo hoàn công và quan trắc biến dạng.

Các công việc chính của trắc địa công trình

1. Khảo sát địa hình

Trước khi thiết kế, kỹ sư cần thu thập thông tin về địa hình và các đối tượng hiện có trong khu vực dự án. Công tác khảo sát có thể xác định tọa độ, cao độ, đường giao thông, nhà cửa, sông suối, công trình hiện hữu và các điểm đặc trưng địa hình.

Dữ liệu sau khi xử lý được sử dụng để thành lập bản đồ địa hình, bình đồ, mặt cắt dọc và mặt cắt ngang, phục vụ thiết kế công trình.

2. Xây dựng lưới khống chế

Lưới khống chế tạo hệ thống điểm có tọa độ và/hoặc cao độ làm cơ sở cho các công việc đo đạc tiếp theo. Tùy dự án có thể xây dựng lưới khống chế mặt bằng, lưới khống chế độ cao hoặc hệ thống mốc thi công.

Đây là bước rất quan trọng bởi nếu hệ thống mốc ban đầu không chính xác hoặc không ổn định, sai số có thể ảnh hưởng đến nhiều hạng mục phía sau.

3. Bố trí công trình ra thực địa

Đây là một trong những nhiệm vụ quan trọng nhất của trắc địa công trình. Từ tọa độ và kích thước trên bản vẽ thiết kế, kỹ sư sử dụng thiết bị trắc địa để xác định vị trí tương ứng ngoài hiện trường.

Các đối tượng thường được bố trí gồm tim tuyến, tim cột, trục công trình, góc móng, cọc, vị trí kết cấu và các điểm thiết kế khác.

Công việc này thường được gọi là bố trí điểm hoặc Stake Out.

4. Truyền và kiểm tra cao độ

Cao độ cần được kiểm soát trong nhiều giai đoạn như đào móng, san nền, thi công sàn, đường giao thông, cống thoát nước và lắp đặt thiết bị.

Kỹ sư có thể sử dụng máy thủy bình, máy toàn đạc hoặc GNSS tùy yêu cầu kỹ thuật. Đối với công tác truyền chênh cao chính xác trong xây dựng, đo cao hình học bằng máy thủy bình là phương pháp được sử dụng rất phổ biến.

5. Kiểm tra trong quá trình thi công

Trắc địa không kết thúc sau khi bố trí điểm. Trong quá trình xây dựng, cần liên tục kiểm tra vị trí thực tế so với thiết kế, chẳng hạn tim trục, cao độ, độ thẳng đứng, khoảng cách và hình học của các cấu kiện.

Việc kiểm tra thường xuyên giúp phát hiện sai lệch sớm, tránh để sai số tích lũy đến các giai đoạn sau.

6. Đo hoàn công

Sau khi một hạng mục hoặc công trình được thi công, công tác đo hoàn công ghi nhận vị trí, kích thước và cao độ thực tế theo yêu cầu của hồ sơ dự án.

Kết quả đo được đối chiếu với thiết kế và phục vụ lập hồ sơ hoàn công, nghiệm thu cũng như quản lý công trình.

7. Quan trắc biến dạng công trình

Đối với một số công trình cần theo dõi biến dạng, trắc địa được sử dụng để quan sát sự thay đổi vị trí của các điểm theo thời gian, chẳng hạn lún, chuyển dịch ngang hoặc nghiêng.

Quan trắc thường được thực hiện theo nhiều chu kỳ. Kết quả giữa các thời điểm được so sánh để đánh giá mức độ và xu hướng biến dạng theo yêu cầu kỹ thuật của dự án.

Thiết bị sử dụng trong trắc địa công trình

Máy toàn đạc điện tử là thiết bị rất phổ biến trong xây dựng nhờ khả năng đo góc, khoảng cách, tọa độ và thực hiện Stake Out. Máy đặc biệt hữu ích khi bố trí tim trục, cột, móng và các chi tiết công trình. Máy GNSS RTK có lợi thế khi khảo sát khu vực rộng, xây dựng hoặc kiểm tra điểm khống chế và bố trí ngoài trời. Trong điều kiện phù hợp, RTK có thể cung cấp tọa độ ở mức chính xác centimet.

Máy thủy bình chủ yếu phục vụ đo chênh cao, truyền cốt và kiểm tra cao độ. Ngoài ra, tùy dự án còn có thể sử dụng máy thủy bình điện tử, máy quét laser 3D, UAV và các thiết bị chuyên dụng khác.

GNSS RTK hay máy toàn đạc phù hợp hơn?

Hai thiết bị có thế mạnh khác nhau. GNSS RTK phù hợp với khu vực rộng và tương đối thông thoáng, nơi cần thu thập hoặc bố trí nhiều điểm nhanh. Máy toàn đạc có lợi thế tại công trường xây dựng, nơi cần đo góc, cạnh, bố trí chi tiết hoặc làm việc ở khu vực tín hiệu vệ tinh bị che chắn.

Trong thực tế, nhiều dự án sử dụng kết hợp:

GNSS RTK → xây dựng/kiểm tra điểm khống chế và khảo sát diện rộng.

Máy toàn đạc → bố trí và kiểm tra chi tiết công trình.

Máy thủy bình → truyền và kiểm soát cao độ.

Sự kết hợp này giúp tận dụng ưu điểm của từng thiết bị thay vì cố sử dụng một loại máy cho mọi công việc.

Trắc địa công trình được ứng dụng ở đâu?

Phạm vi ứng dụng rất rộng, bao gồm nhà ở, chung cư, nhà cao tầng, nhà máy, khu công nghiệp, đường giao thông, cầu, hầm, sân bay, đường sắt, thủy lợi, đường ống và nhiều dự án hạ tầng kỹ thuật.

Với công trình tuyến như đường giao thông, trắc địa còn thực hiện bình đồ, trắc dọc, trắc ngang, bố trí tim tuyến và kiểm soát cao độ. Với nhà cao tầng, công việc tập trung nhiều hơn vào lưới khống chế, tim trục, truyền tọa độ và cao độ lên các tầng, kiểm tra độ thẳng đứng và quan trắc.

Những sai sót cần tránh

Một số lỗi phổ biến gồm sử dụng sai hệ tọa độ, nhầm mốc, nhập sai tọa độ thiết kế, định hướng sai trạm máy, nhập sai chiều cao máy hoặc chiều cao gương, sử dụng mốc bị dịch chuyển và không kiểm tra độc lập sau khi bố trí.

Đặc biệt, không nên thấy máy GNSS RTK báo FIX rồi mặc định tọa độ chắc chắn đúng. FIX phản ánh trạng thái nghiệm RTK, nhưng nếu hệ tọa độ, tọa độ Base hoặc tham số chuyển đổi bị sai thì kết quả vẫn có thể không đúng với dự án.

Với những vị trí quan trọng, nguyên tắc nên áp dụng là:

Mốc chuẩn → Đo kiểm tra → Bố trí → Kiểm tra độc lập → Nghiệm thu.

Kết luận

Trắc địa công trình là công tác đo đạc và định vị phục vụ toàn bộ quá trình xây dựng, từ khảo sát ban đầu, thiết lập lưới khống chế, bố trí công trình, truyền cao độ đến đo hoàn công và quan trắc biến dạng. Đây là cầu nối giữa dữ liệu thiết kế và vị trí thực tế ngoài công trường.

Có thể ghi nhớ ngắn gọn:

Khảo sát → Khống chế → Bố trí → Kiểm tra thi công → Hoàn công → Quan trắc.

Để thực hiện các công việc này hiệu quả, kỹ sư thường kết hợp GNSS RTK + máy toàn đạc + máy thủy bình tùy từng giai đoạn và yêu cầu độ chính xác.
